Testowanie procedur dla PCB
--- Wykonujemy wielokrotne zapewnienia jakości procedur przed wysłaniem jakichkolwiek PCB. Obejmują one:
* Oględziny
* Sonda Latanie
* Łóżko gwoździ
· * Kontrola Impedancja
· * Zdolność wykrywania lutowania
* Cyfrowy mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Szczegółowe warunki dla produkcji PCB
--- Wymóg techniczny do montażu PCB:
* Profesjonalna technologia lutowania powierzchniowego montażu i otwór przelotowy
* Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT
* Technologia ICT (w układzie Test) FCT (Circuit test funkcjonalny).
* Montaż PCB Z UL, CE, FCC, RoHS Aprobaty
* Reflow lutowania Azot gazowy technologii SMT.
* Wysoki standard SMT i lutowane Line Assembly
* Wysoka gęstość połączone wyżywienie pojemność technologii placement.
Obróbka powierzchniowa
Bezołowiowe HAL
Złocenie (1-30 micro inch)
OSP
Posrebrzane
Czystej cyny
Immersion Tin
Immersion Złoto
Złoty palec
Inne usługi:
A) Mamy wiele specjalny materiał jako Rogers, teflonu, Taconic, FR-4 oraz wysokiej Tg, ceramika w magazynie. Witamy, aby wysłać do nas zapytanie.
B) Oferujemy także elementy zaopatrzenia, projektowania PCB, PCB kopiowaniem, rysunek PCB, montaż PCB i tak dalej.
Szczegóły Produktu:
Zapłata:
|
| High Light: | niestandardowego montażu PCB,montaż lampy led |
||
|---|---|---|---|

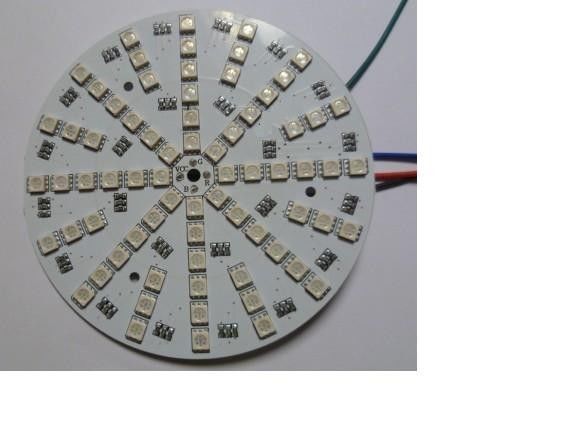

PCB LED 5050/4014/3528 dioda SMT Assembly PCB Usługa / SMD LED PCB płytka do oświetlenia
Dane techniczne:
1. Wysoka jakość produktów, Europoean i standardowe US
2. 3528 lub 5050 SMD LED przyjęte, wysoką jasność, stabilną pracę.
3. długa żywotność, 5% tłumienia po 2500 godzin, czas życia wynosi 80000-100000 godzin
4. Oszczędność energii i przyjazne dla środowiska.
5. 5m / Rell to standardowy pakiet, ale wielkość można dostosować
6. Różne od gęstości LED opcjonalnym, eg30LEDs / m 60LEDs / m 96LEDs / M. itp.
7. Każda jednostka 3LEDs mogą być wycięte w regularnych segmentów.
8. biały, ciepły biały, czerwony, zielony, niebieski i żółty kolor i RGB dostępne.
Aplikacje
1. kryty z dekoracji drzwi.
2. Oświetlenie architektoniczne oraz butik atmosfera.
3. Powrót, ukryte, oświetlenie list kanałów.
4. alarmowe i zabezpieczenia, reklama oświetlenie znak.
5. dekoracje wakacje.
Możliwości i usługi PCB:
1. jednostronne, dwustronne i wielowarstwowe PCB (do 30 warstw)
2. Elastyczne PCB (do 10 warstw)
3. sztywne-flex PCB (do 8 warstw)
4. CEM-1, CEM-3 FR-4, FR-4 High TG, Poliamid, materiał na bazie aluminium.
5. HAL, HAL bezołowiowe, Immersion Złoto / srebro / cyna, Hard Gold, obróbkę powierzchniową OSP.
6. Obwody drukowane są zgodne 94V0 i przylegają do 2 międzynarodową normą PCB IPC610 klasy.
7. Ilości wahają się od prototypu do produkcji masowej.
8. 100% e-Test
Szczegółowa Specyfikacja Produkcja PCB
1 | warstwa | 1-30 warstwa |
2 | Materiał | CEM-1, CEM-3 FR-4, FR-4 High TG, Poliamid, materiał na bazie aluminium. |
3 | grubość płyty | 0.2mm-6mm |
4 | Max.finished rozmiar pokładzie | 800 * 508mm |
5 | Min.drilled wielkość otworu | 0.25mm |
6 | szerokość min.line | 0,075 mm (3mil) |
7 | rozstaw min.line | 0,075 mm (3mil) |
8 | Wykończenie powierzchni | HAL, HAL ołowiu, Immersion Złoto / Srebro / Tin, Hard Gold OSP |
9 | grubość miedzi | 0.5-4.0oz |
10 | Kolor maski lutowniczej | zielony / czarny / biały / czerwony / niebieski / żółty |
11 | opakowanie wewnętrzne | Pakowanie próżniowe, torba z tworzywa sztucznego |
12 | Zewnętrzne opakowanie | standardowe opakowanie kartonowe |
13 | tolerancja Hole | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Certyfikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profilowanie wykrawania | Routing, V-CUT, fazowania |
Szczegółowa Specyfikacja PCB Zgromadzenia
1 | Rodzaj Zgromadzenia | SMT i przewlekanych |
2 | Rodzaj lutowane | Rozpuszczalny w wodzie Pasta lutownicza, przewlekane i bezołowiowych |
3 | składniki | Pasywne dół do 0201 Rozmiar |
BGA i VFBGA | ||
Leadless Chip Wykonuje / CSP | ||
Dwustronny montaż SMT | ||
Dobra Skok do 08 Mils | ||
BGA Naprawa i Fireball | ||
Demontaż i wymiana części, sama usługa Dzień | ||
3 | Rozmiar Bare Board | Najmniejsze: 0.25x0.25 cale |
Największy: 20x20 cali | ||
4 | Formaty plików | Zestawienie materiałów |
Gerber pliki | ||
Pick-n-Place File (XYRS) | ||
5 | Type of Service | Turn-Key, Częściowy Turn-Key lub przesyłki |
6 | Komponent opakowania | Cut Tape |
Rura | ||
Kołowrotki | ||
luźne części | ||
7 | Włącz Czas | 15 do 20 dni |
8 | Testowanie | AOI inspekcji |
Kontrola RTG | ||
W obwód testowania | ||
Test funkcjonalny |
