Materiał
FR4, materiał non-halogen, Aluminium Base, Cooper Base, materiał o wysokiej częstotliwości, gruba folia miedziana, 94-V0 (HB), PI Materiał, WYSOKI TG: SL S1000-2, ITEQ: IT180
Obróbka powierzchniowa
HAL, Immersion Gold Immersion cyny, srebra Immersion Gold Finger, OSP, HAL (Immersion Złoto, OSP, Immersion srebro, Immersion Tin) + Goldfinger
Korzyść
Fabryka 1.PCB bezpośrednio
2.PCB wysokiej jakości
3.PCB dobra cena
4.PCB szybki czas
Certyfikacja 5.PCB (ISO / UL E354810 / RoHS)
Zdolność:
-Wysoka Częstotliwości (materiał TACONIC) / TG / Gęstość impedancji / precyzja kontrolowana deski
-Heavy Miedź PCB, PCB oparte Metal. Twarde złoto PCB, Blind & Buried Vias deski,
Bezhalogenkowym PCB, aluminium-backed Boards
-Gold Palca + HAL i Leadfree HASL PCB, Leadfree kompatybilny PCB
Szczegóły Produktu:
Zapłata:
|
| materiał: | FR4 | Warstwy: | 6 warstw |
|---|---|---|---|
| Grubości miedzi: | 1 uncja | Powierzchniowe powlekanie: | Zanurzenie złoto |
| Maski lutowniczej: | Niebieski | Sitodruk: | Biały |
| Grubość płytki: | 1,6 mm | ||
| High Light: | Płyta PCB HDI,maska lutownicza pcb |
||

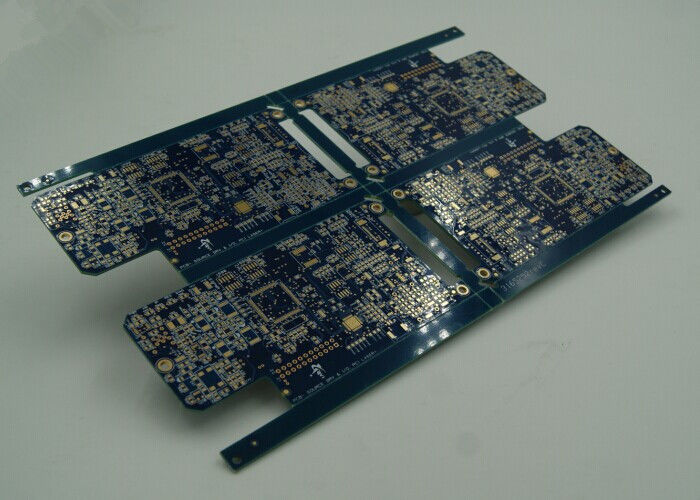

Producent płytek drukowanych PCB BGA HDI z technologią Blind Via Burried Vias
Zdolność PCB
Prototyp o wysokiej precyzji | Produkcja masowa PCB | ||
Maks. Warstwy | 1-28 warstw | 1-14 warstw | |
MIN szerokość linii (mil) | 3 mil | 4 mil | |
MIN Linia przestrzeni (mil) | 3 mil | 4 mil | |
Min przez (wiercenie mechaniczne) | Grubość płyty <1,2mm | 0,15 mm | 0,2 mm |
Grubość płyty <2,5 mm | 0,2 mm | 0,3 mm | |
Grubość płyty> 2,5 mm | Współczynnik proporcji <13: 1 | Współczynnik proporcji <13: 1 | |
Rationa Aspect | Współczynnik proporcji <13: 1 | Współczynnik proporcji <13: 1 | |
Grubość płyty | MAX | 8mm | 7 mm |
MIN | 2 warstwy: 0.2mm, 4 warstwy: 0.35mm, 6 warstw: 0.55mm, 8 warstw: 0.7mm, 10 warstw: 0.9mm | 2 warstwy: 0.2mm, 4 warstwy: 0.4mm, 6 warstw: 0.6mm, 8warstwy: 0.8mm | |
Rozmiar płyty MAX | 610 * 1200 mm | 610 * 1200 mm | |
Maks. Grubość miedzi | 0.5-6oz | 0.5-6oz | |
Immersion Gold / Złocona Grubość | Zanurzenie złota: Au, 1-8u " | ||
Grubość miedziana miedzi | 25g 1mil | 25g 1mil | |
Tolerancja | Grubość płyty | Grubość płyty <1.0mm: +/- 0.1mm | Grubość płyty <1.0mm: +/- 0.1mm |
Tolerancja konspektu | ≤100mm: +/- 0.1mm | ≤100mm: +/- 0.13mm | |
Impedancja | ± 10% | ± 10% | |
MIN Maska lutownicza | 0,08 mm | 0,10 mm | |
Podłączanie funkcji Vias | 0,25 mm - 0,60 mm | 0,70 mm - 1,00 mm | |
Opis
1. Profesjonalny producent PCB i PCB specjalizujący się w jednostronnych płytkach drukowanych, PCB dwustronnie, wielowarstwowej PCB, układzie PCB i projektowaniu oraz montażu PCB
2. Typ materiału: FR4, materiał niehalogenowy, podstawa aluminiowa, baza podstawy, materiał wysokiej częstotliwości, gruba miedź folia, 94-V0 (HB), materiał PI, HIGH TG: SL S1000-2, ITEQ: IT180
3. Obróbka powierzchni: HAL, złoto zanurzeniowe, imitacja zanurzeniowa, srebro zanurzeniowe, złoty palec, OSP, HAL (złoto zanurzeniowe, OSP, srebro zanurzeniowe, imitacja zanurzeniowa) + złoty palec
Blind przez: jest od jednej do każdej warstwy wewnętrznej.
Burried Via: To przez to jest między warstwami wewnętrznymi. Wyskakiwany przez nie jest dostępny z góry lub od dołu.
Korzyść
1.PCB fabryki bezpośrednio
2.PCB wysokiej jakości
3.PCB dobra cena
4.PCB szybki czas
5.PCB certyfikacja (ISO / UL E354810 / RoHS)
