Wprowadzenie:
Skupić się na najbardziej podstawowych PCB, elementy koncentrują się na jednej stronie, po drugiej stronie drutu jest przewody concentrated.Because pojawiają się tylko po jednej stronie, więc tego rodzaju PCB nazywa jednostronna PCB.
Pojedynczy schemat elektryczny panel daje pierwszeństwo z drukowania sieciowego, czyli na powierzchni miedzi drukowane na środka oporu, aby zapobiec zgrzewania oporowego po wytrawieniu drukowane na znaku i wykrawania przetwarzanie aż do zakończenia otworu części prowadnicy i wygląd. Ponadto, z niewielką ilością różnych produktów używania światłoczuły środek odporność tworzący wzór metody fotograficznej.
Temperatura pracy w zakresie od 130 ° C do 230 ° C Jednostronne Płyty dostępne są z powierzchnią prace wykończeniowe takie jak Organic protectant powierzchni (OSP), Immersion srebra, cyny i złota poszycia wzdłuż zarówno ołowiowej lub prowadzić wolne gorące powietrze Solder poziomie (Hasl).
Materiał:
Jednostronna materiał bazowy PCB w papier fenolowych papieru miedzi płyty laminowanej, żywica epoksydowa miedzi laminowana płyta jest priorytet nadany.
Struktura:
Po pierwsze, folia miedziana być wyryte itp proces otrzymywania obwód wymagane, film ochronny, który się wierci, aby odsłonić odpowiednią podkładkę. Po oczyszczeniu, a następnie toczenia metodę łączenia dwóch. Następnie część pad narażone rygorystycznego lub ochrony cyny.
Proces produkcji:
Pojedyncze miedzi platerowane plate - wykrawanie - fotochemicznego Metoda / screen przeniesienie drukowania obrazu - usunięcie korozji został wydrukowany - czyszczenie, suche - dołkowe obróbka skrawaniem - kształt - pralnia chemiczna - odporność na drukowanie powłokę Welding - lekarstwa - Drukowanie znaku symbol - leczyć - suchy suszenie na sucho - wstępnie powlekane strumień - produkt gotowy
Podanie
Jednostronna PCB najczęściej zastosowanie w radio, urządzenia grzewcze, chłodni, pralki i inne urządzenia elektryczne produktu, jak również drukarki, automatów, oświetlenia LED, komponentów elektronicznych, takich jak komercyjnym obiegu maszynowego
Szczegóły Produktu:
Zapłata:
|
| Material: | FR4 | Board Thickness: | 1.6mm |
|---|---|---|---|
| Finish copper: | 1OZ | SOlder mask: | Green |
| Finished: | V-Cut/CNC | ||
| High Light: | pojedyncza warstwa PCB,jednostronna płytka |
||

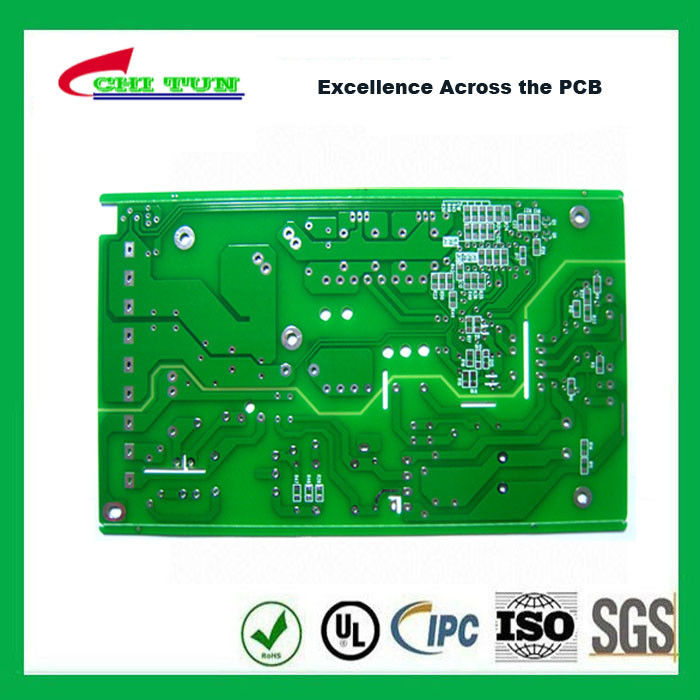

FR4 1.6mm HASL jednostronego PCB Board Zielony Solder maska PCB 1oz
opis produktu | |
Numer modelu: | CTE-001 |
Ilość warstw: | 1layer |
Materiał: | FR4 |
Wykończenie Grubość: | 1.6mm |
Zakończ miedzi: | 1OZ |
Wykończenie powierzchni: | HASL |
Zielona maski lutowniczej | |
białe sitodruk | |
routing CNC | |
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | CHITUN |
Orzecznictwo: | UL, ROHS, ISO |
Standard: | IPC lub podstawa na requestion klientów |
CTE liderem branży Printed Circuit Board
Z ponad 15 lat doświadczeń, Chi Tun Electronics Ltd szybko staje się logicznym wyborem dla producentów PCB w Chinach. Jesteśmy dumni, że wytwarzanie produktów wysokiej jakości. Możemy obsłużyć zlecenia produkcyjne na 1 warstwach wszystkie do 24 warstw. i mamy szybki obrót, małej objętości i dużej objętości typ usługi bez MOQ.
Możliwości technologiczne
Cecha | 2015 | 2016 | 2017 | |
Materiał bazowy | CEM1, CEM3, Materiał bazowy aluminium | CEM1, CEM3, Materiał bazowy aluminium | CEM1, CEM3, Materiał bazowy aluminium | |
Max. Liczba warstw | 24 | 30 | 32 | |
Max. Rozmiar PCB (maks.) | 558mm x 660mm | 558mm x 660mm | 558mm x 660mm | |
Baza miedzi | 1/3 uncji - - 5 uncji | 1/3 - - 5 uncji | 1/3 - - 5 uncji | |
Grubość miedzi (zewnętrzna) | 6 uncji | 6 uncji | 6 uncji | |
Max. Zarząd Grubość mm (tysiąc) | 3,4 (134) | 3,4 (134) | 3,4 (134) | |
Min. Zarząd Grubość mm (tysiąc) | 0,1 (4) | 0,1 (4) | 0,1 (4) | |
Min. Szerokość linii / Odstępy | um wewnętrzna (tysiąc) | 75/100 (3 4) | 75/75 (3/3) | 75/75 (3/3) |
Zewnętrzne um (tysiąc) | 100/100 (4/4) | 75/75 (3/3) | 75/75 (3/3) | |
Min. Wiertarka Wielkość mechaniczna (Mm) | 0,2 | 0,2 | 0,2 | |
Min. HWTC um (MIL) | 175 (7) | 175 (7) | 175 (7) | |
Min. soldermask Otwarcie um (tysiąc) | 50 (2) | 50 (2) | 50 (2) | |
Finest SMT Skok mm (tysiąc) | 0,40 (16) | 0,45 (18) | 0,45 (18) | |
Urządzenie Pitch BGA (Na bazie miedzi 1 uncja) (tysiąc) | 0,25-0,3 (10-12) | 0,25-0,3 (10-12) | 0,25-0,3 (10-12) | |
Rodzaj wykończenia powierzchni | HASL, bezołowiowe HASL, Enig, złoto Flash, Gruba złota, Selektywne złocenie, OSP, Selektywne OSP / HASL, Immersion cyny, zanurzenie Srebrny | HASL, bezołowiowe HASL, Enig, złoto Flash, Gruba złota, Selektywne złocenie, OSP, Selektywne OSP / HASL, Immersion cyny, zanurzenie Srebrny | HASL, bezołowiowe HASL, Enig, złoto Flash, Gruba złota, Selektywne złocenie, OSP, Selektywne OSP / HASL, Immersion cyny, zanurzenie Srebrny | |
Kontrola impedancja | +/- 10% | +/- 8% | +/- 8% | |
wypaczenie | 0,7% | 0,5% | 0,5% | |
Specjalna technologia: Impedancja sterowania, mechanizmy różnicowe PCB płytki drukowanej, Peelabemask PCB, High Density HDI PCB, ciężki miedzi PCB, obwody Metal Core miedziowane płytka obwodu drukowanego, Blind & Buried Vias, Laser wiercone Vias, Burn-in Deski deski Flex Flex PCB obwody drukowane sztywne, Krawędź pół platerowane thru płyt otwór obwodzie, podłoże selektywne twarde złoto, specjalne cienki lub gruby pokład specjalna PCB, PCB żywicą Podłączony Hole
Korzyść:
Warunki handlowe:
Minimalne zamówienie: | 1szt |
Cena: | negocjacja |
Szczegóły pakowania: | pudełko |
Czas dostawy: | szybka kolej i normalny typ |
Zasady płatności: | TT, LC, a inne bazują na negocjacje |
Możliwość zasilania: | 1, 000, 000pcs / tydzień |
