Wprowadzenie
Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.
Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.
Proces produkcji
Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.
Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.
Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.
Aplikacje
Sztywne elastyczne PCB oferują szeroki wachlarz zastosowań, począwszy od systemów uzbrojenia wojskowego i lotniczego do telefonów komórkowych i aparatów cyfrowych. Coraz sztywne Flex pokładzie wykonanie zostało wykorzystane w urządzeniach medycznych, takich jak rozruszniki serca dla swoich możliwości kosmicznych i redukcji wagi. Te same korzyści dla sztywnej wykorzystanie elastycznego PCB mogą być stosowane do wojskowych systemów uzbrojenia i kontroli broni.
W produktach konsumenckich, sztywne Flex nie tylko zmaksymalizować przestrzeń i ciężar, ale znacznie zwiększa niezawodność, eliminując wiele potrzeb w zakresie połączeń lutowanych i delikatnym, kruchym okablowania, które są podatne na problemy z połączeniem. Są to tylko niektóre przykłady, ale sztywne Flex PCB mogą być wykorzystywane na rzecz niemal wszystkich zaawansowanych aplikacji elektrycznych oraz urządzeń badawczych, narzędzi i samochodów. Nie wiesz, jaka technologia musi być stosowana do projektu? Zadzwoń do naszych ekspertów, a my możemy pomóc dowiedzieć się, czy trzeba sztywny flex, elastycznego lub HDI technologii PCB.
Szczegóły Produktu:
Zapłata:
|
Material: | black PET | PIN: | Two PIN |
---|---|---|---|
Shape: | Oval | Adhesive: | DP |
High Light: | Naciśnij przycisk wyłącznika membrany,przełącznik klawiatura membranowa |

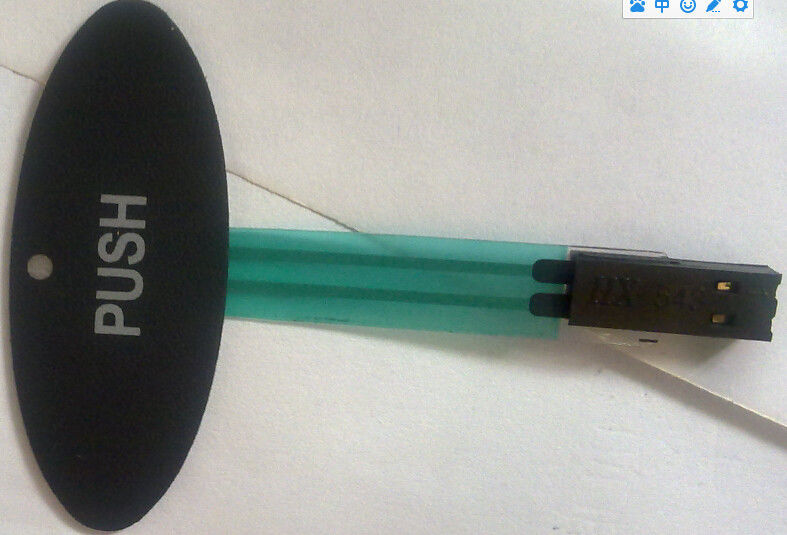

Przełącznik High Performance Flex Membrana PCB, 25-100ma znamionowy
Szybkie Szczegóły:
Rodzaj | PCB | Podanie | Produkty elektroniczne |
Kolor | niebieski | Cecha |
|
maszyna Sztywność | Sztywny | Lays | 1-26 |
Materiał | PET / PC | Materiał izolacyjny | żywicy organicznej |
Nsulation I warstwa thichness | Generał | Antiflaming specjalne | VO |
przetwarzanie Technic | folia elektrolityczne | materiał wzmacniający | Włókno szklane |
Żywica izolacyjne | Fenolowy | Eksport | Światowy |
Opis:
1. Miedź folia podłoża (miedź Film)
Folia Miedź w zasadzie podzielić na dwa rodzaje elektrolitycznej miedzi i miedzi walcowanej wspólne grubości 1 uncja 1/2 uncji i 1/3 uncji
Folia Podłoże: wspólna grubość 1mil z 1 / 2mil dwóch rodzajów.
Klejenie (klej): grubość w zależności od wymagań klienta.
2. Pokrycie folia ochronna folia (okładka filmowa)
Przykryć folię ochronną folię: izolację powierzchniową. Grubość wspólne 1mil z 1 / 2mil.
Klejenie (klej): grubość w zależności od wymagań klienta.
Klej nagromadzenie ciał obcych przed naciśnięciem kształt z papieru: unikać; lekka praca.
3. Usztywniacz (PI Usztywniacz Film)
Usztywnienie: wzmocnienie wytrzymałości mechanicznej FPC, w celu ułatwienia pracy montażu powierzchniowego. Wspólna grubość 3mil do 9mil.
Uformować z papieru: aby uniknąć ciał obcych sklejenia klejem zaciskania przed.
4. EMI: Folia ochronna elektromagnetyczne, linia obwodu ochrony wyżywienie bez ingerencji ze światem zewnętrznym (silne Rejonowy elektromagnetycznych lub podatne na zakłócenia strefy).
Aplikacje:
1. Dyski
Niezależnie od tego, na dysku twardym lub dyskietce, jest bardzo uzależniona od FPC wysokiej miękkości i grubości 0,1 mm szczupłych, odczyt danych zakończy się szybko. Albo PC lub notebooka.
2. Komputer i ekran LCD
Użyj konfigurację jednej linijce elastycznych obwodów i cienkiej grubości. Sygnał cyfrowy na rysunku, poprzez ekran LCD
3. CD player
Skupia się na trójwymiarowych cech montażowych elastycznych obwodów i cienkiej grubości. Ogromna CD do noszenia
4. Telefon komórkowy
Koncentruje się na elastyczne obwodami lekkiej wadze i małej grubości. Może skutecznie zapisać objętość produktów, łatwego podłączenia akumulatora, mikrofonem i przyciskami oraz w jednym.
5. Najnowsze aplikacje
Dyski twarde (HDD, dysk twardy) zawieszonego obiegu (Su ENSI. N cireuit) i składników xe opakowań z tektury, etc
specyfikacje
Jak na zamówienie OEM / OEM
Materiał: PI | 1 mil |
Cu: | 1 uncja |
LICZBA PI: | 1 mil |
Obróbka powierzchniowa: | pure-cynowanie |
Minimalny wymiar otworu: | 0.3mm |
Minimalna szerokość liniową: | 0,08 mm |
Minimalna odległość liniowa: | 0,08 mm |
Tolerancja zewnętrzna: | +/- 0.05mm |
Odporność spawalnicze: | 280 więcej niż 10 sekund |
Peeling Siła: | 1,2 kg / cm2 |
Wytrzymałość cieplna: | -200 Do +300 stopni C |
Rezystywność powierzchniowa: | 1,0 x 1011 |
Bandability: | średnia spotykają IPC |
Odporność chemiczna: | średnia spotykają IPC |
