Wprowadzenie:
Flex PCB, znany również jako elastycznych obwodów drukowanych lub elastycznych elektroniki, zapewniają większe możliwości projektantów i inżynierów przy montażu układów elektronicznych.
Są one wykonane z elastycznego, wysokiej jakości tworzywa sztucznego, zwykle poliamidu, który umożliwia działanie rady zgiąć lub "flex" w trakcie użytkowania. Elastyczność ta otwiera się je do stosowania w szerokim zakresie zastosowań.
Szczegóły Produktu:
Zapłata:
|
| Materiał: | ZWIERZAK DOMOWY | Kolor nakładki: | Biały kolor |
|---|---|---|---|
| Tylny klej: | 3m | Okrążenie: | PCB |
| High Light: | Przełącznik membranowy przyciskowy,przełączniki membranowe klawiatury |
||

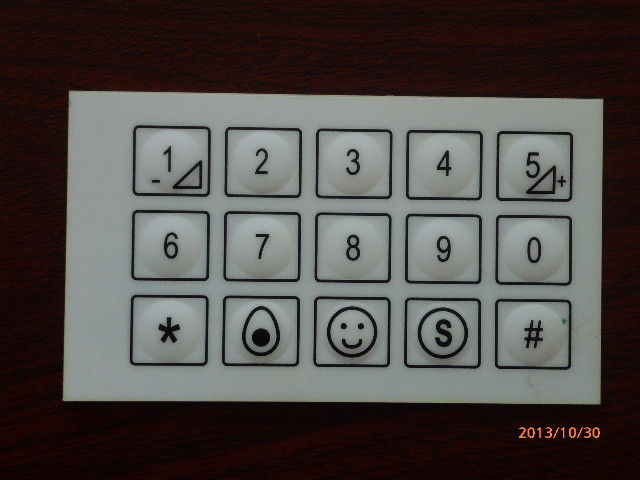

IPC Standardowy elastyczny przełącznik membranowy na PCB z klejem 3M do telefonu komórkowego
Szybki szczegół:
Rodzaj | PCB | Podanie | Produkty elektroniczne |
Kolor | niebieski | Cecha |
|
Sztywność maszyny | Sztywny | Kłaść | 1-26 |
Materiał | PET / PC | Materiał izolacyjny | Żywica organiczna |
Igłosowość warstwy nsulacyjnej | Generał | Specjalność antyflagowa | VO |
Processing Technic | Folia elektrolityczna | Wzmocnienie materiału | Włókno szklane |
Żywica izolacyjna | Fenolowy | Rynki eksportowe | Światowy |
Opis:
1. Podłoże z folii miedzianej (folia miedziana)
Folia miedziana: zasadniczo podzielona na dwa rodzaje miedzi elektrolitycznej i walcowanej miedzi o grubości 1 uncja 1/2 oz i 1/3 oz
Folia podłoża: zwykła grubość 1mil z 1 / 2milem dwa rodzaje.
Klej (klej): grubość zgodnie z wymaganiami klienta.
2. Film ochronny z folii ochronnej (film ochronny)
Warstwa ochronna: folia ochronna: izolacja powierzchni. Powszechna grubość 1mil z 1 / 2mil.
Klej (klej): grubość zgodnie z wymaganiami klienta.
Nagromadzenie ciał obcych przed naciśnięciem kształtu z papieru: unikać; lekka praca.
3. Stiffener (PI Stiffener Film)
Usztywnienie: wzmocnienie wytrzymałości mechanicznej FPC, w celu ułatwienia montażu powierzchniowego. Powszechna grubość od 3mil do 9mil.
Kształt z papieru: aby uniknąć obcej materii, nagromadzenie się kleju Zaciskanie przed.
4. EMI: elektromagnetyczna folia ochronna, linia płytki obwodu ochronnego bez zakłóceń ze strony świata zewnętrznego (silny okręg elektromagnetyczny lub strefa wrażliwa na zakłócenia).
Aplikacje:
1. Napędy dysków
Niezależnie od tego, czy dysk twardy, czy dyskietka, jest bardzo zależny od wysokiej miękkości FPC i grubości smukłości 0.1 mm, odczyt danych szybko się kończy. Albo PC, albo NOTEBOOK.
2. Ekran komputera i ekranu LCD
Zastosuj jednoliniową konfigurację elastycznych obwodów drukowanych i cienką grubość. Sygnał cyfrowy do obrazu, poprzez ekran LCD
3. Odtwarzacz CD
Koncentruje się na trójwymiarowej charakterystyce montażowej elastycznych płytek drukowanych i cienkiej grubości. Ogromny CD do noszenia
4. Telefon komórkowy
Skupia się na lekkiej płytce drukowanej i cienkiej grubości. Może skutecznie zapisać objętość produktów, łatwe podłączenie baterii, mikrofonu i przycisków do jednego.
5. Najnowsze aplikacje
Dyski twarde (HDDS, dysk twardy) obwodów podwieszanych (Su ensi. N cireuit) i elementy opakowania z tektury xe itp.
Dane techniczne
Zgodnie z zapytaniem OEM / OEM
Materiał: pi | 1 mil |
Cu: | 1 uncja |
LICZBA PI: | 1 mil |
Obróbka powierzchniowa: | powlekanie czystą cyną |
Minimalny wymiar otworu: | 0,3 mm |
Minimalna szerokość liniowa: | 0,08 mm |
Minimalna odległość liniowa: | 0,08 mm |
Tolerancja zewnętrzna: | +/- 0,05 mm |
Rezystancja spawania: | 280 więcej niż 10 sekund |
Siła łuszczenia: | 1,2 kg / cm2 |
Wytrzymałość cieplna: | -200 do +300 stopni C |
Oporność powierzchni: | 1,0 x 1011 |
Bandability: | spełniają standard IPC |
Odporność chemiczna: | spełniają standard IPC |
