Wielowarstwowe PCB

  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy

Wprowadzenie

Wielowarstwowych płytek drukowanych (PCB) stanowiły kolejny ważny krok w ewolucji technologii wytwarzania. Z platformy bazowej dwustronnie ocynkowana thru przyszedł bardzo wyrafinowany i kompleksową metodologię, która ponownie umożliwi projektantom płytce drukowanej dynamiczny zakres interkonektów i aplikacji.

Obwody wielowarstwowe były niezbędne w rozwoju współczesnej informatyki. Wielowarstwowa konstrukcja PCB podstawowe i wykonanie są podobne do micro chip produkcji na makro wielkości. Zakres kombinacji materiałów jest bardzo szeroki od podstawowego szkła epoksydowej egzotycznych wypełnień ceramicznych. Wielowarstwowe może być budowana na ceramicznej, miedzi i aluminium. Niewidomych i pochowany przelotek są zwykle wytwarzane wraz z nakładką na via technologii.

Proces produkcji

1. Chemical Clean

W celu uzyskania dobrej jakości trawione wzorca, to jest konieczne, aby zapewnić dużą przyczepność warstwy oporowej i powierzchni podłoża, podłoże lub warstwę tlenku powierzchni, oleju, pyłu, odciski palców i innych zanieczyszczeń. Dlatego zanim warstwa oprzeć się najpierw nakłada się na powierzchnię płyty i powierzchnia folia miedziana czyszczenia chropowatą warstwę osiągnie określony poziom.
Płyta wewnętrzna: rozpoczął cztery panele, wewnętrzna (drugi i trzeci warstw) to trzeba zrobić w pierwszej kolejności. Wewnętrzna warstwa jest wykonana z włókien szklanych i żywicy epoksydowej kompozytowych górne i dolne powierzchnie blachy miedzianej.

2. Cut Sheet Dry Film Laminowanie

Powlekania fotorezystywnego: musimy mieć kształt płytki wewnętrznej, najpierw umieszcza się suchy film (oprzeć, Fotorezyst) na wewnętrznym arkuszu warstwy. Powłoce poliestrowej jest cienka folia, film fotorezystu i folię ochronną z polietylenu składa się z trzech części. Kiedy folia powłoce wychodząc z polietylenu folii ochronnej jest odrywana, a następnie w warunkach wysokiej temperatury i ciśnienia w suchej powłoki jest osadzona na miedzi.


3. Obraz Expose i Obraz Develop

Ekspozycji: napromieniowania UV fotoinicjatorów absorbuje światło rozkłada się na rodniki, inicjatora fotopolimeryzacji rodnikowej, a następnie polimeryzację monomerów do generowania reakcji sieciowania, tworząc nierozpuszczalny w rozcieńczonym roztworem alkalicznym po reakcji w strukturze polimeru. Polimeryzację prowadzi się przez pewien czas, w celu zapewnienia stabilności procesu, a nie bezpośrednio po rozdarcie folii poliestrowej ekspozycja powinna dłużej niż 15 minut, aby reakcja polimeryzacji kontynuować, przed utworzeniem filmu poliestrowego rozdarty.
Twórca: reakcja rozwiązanie aktywne grupy naświetlone części światłoczułego filmu z rozcieńczonym alkaliów rozpuszczalnych substancji rozpuszczonej produkcji w dół, pozostawiając już utwardzona sieciowania światłoczuły fragment wzorca

4. Miedź Etch

Elastycznych płytek drukowanych lub drukowane proces wytwarzania deski, reakcji chemicznej z folii miedzianej część nie może być usunięta, w celu utworzenia pożądanego wzoru w obwodzie miedzi pod fotomaski nie wytrawia zatrzymanego wpływ.

5. Gazy Resist & Post Etch dziurkacza i AOI Inspekcja & Oxide

Celem filmu jest wytrawić płytkę zatrzymany po usunięciu warstwy oporowej tak, że po miedzi narażone. "Żużel Film" filtra i recykling odpadów powinny być odpowiednio utylizowane. Jeśli pójdziesz po filmie można prać całkowicie czyste, można brać pod uwagę nie trawieniu. Wreszcie, zarząd jest całkowicie sucha po umyciu, unikać wilgoci resztkowej.

6. Layup z prepregu

Przed wejściem urządzenia ciśnieniowego, trzeba użyć wszystkich materiałów wielowarstwowych gotowy do pakowania (Lay-up) Oprócz wewnętrznej klamki zadanie zostało utlenioną, ale nadal potrzebujemy folię ochronną folię (prepreg) -. Żywica epoksydowa impregnowanych włókien szklanych. Rola blach jest pewien porządek do płyty pokrytej folią ochronną, ponieważ ułożone i umieszczone pomiędzy płytą podłogi.

7. Layup folią & Vacuum miedzi Laminowanie Prasy

Folia - przedstawienie wewnętrzny arkusz, a następnie pokryty warstwą folii miedzianej, z obu stron, a następnie do ciśnienia wielowarstwowej (w ustalonym okresie czasu niezbędnym do pomiaru temperatury i wytłaczania ciśnienie) ochłodzono do temperatury pokojowej, po ukończeniu pozostałe to blacha wielowarstwowa wspólnie.

8. Wiertarka CNC

W warunkach wewnętrznej precyzją Wiercenie CNC w zależności od trybu pracy. Wiercenia dużej dokładności, w celu zapewnienia, że otwór jest w prawidłowym położeniu.

9. Electroless Miedź

W celu otwór przelotowy między warstwami może być włączony (w wiązki włókna szklanego i żywicy z nieprzewodzących części ścianki metalizacji otwór), otwory muszą być wypełnione miedzi. Pierwszym etapem jest cienka warstwa miedziowanie w otwór, ten proces jest w całości reakcji chemicznej. Końcowa grubość miedzi platerowane 50 cali milionowej.

10. Cut Sheet & Dry Film Laminowanie

Powłoka Fotorezyst: Mamy jeden w powłoce zewnętrznej fotomaski.

11. Mag Expose i Obraz Develop

Ekspozycja zewnętrzna i rozwój

12. Miedź Wzór Electro Plating

Stało się to wtórne miedzi, głównym celem jest, aby zagęścić linię miedzi i otworów przelotowych grubości.

13. Tin Wzór Electro Plating

Jej głównym celem jest trawienia oprzeć, ochrona obejmuje przewody miedziane nie zostanie zaatakowany (ochrona wewnętrznej wszystkich liniach miedzianych i przelotek) w korozją alkaliczną miedzi.

14. Gazy Resist

Znamy już cel, wystarczy użyć metody chemicznej, powierzchnia miedzi jest narażona.

15. Miedź Etch

Wiemy, że w celu ochrony Blaszany folię częściowo trawione poniżej.

16. LPI boku powłoki 1 & Dry & Tack LPI boku Powłoka 2 Tack & Dry & Obraz Expose i Obraz Develop & Cure Thermal Solder maska

Maski lutowniczej jest narażona na klocków używanych, często mówi się, że zielone, olej jest rzeczywiście kopanie dziur w zielony, zielony olej nie musi pokrywać klocki i inne odkryte obszary. Prawidłowe czyszczenie może uzyskać odpowiednie właściwości powierzchni.

Wykończenie 17. Nawierzchnia

Powłoka HASL lutowniczej HAL (powszechnie znany jako Hal) procesu zanurzono najpierw na strumień PCB, a następnie zanurzenie w roztopionym lutowiu, a to z dwóch noży powietrznych sprężonym powietrzem z nożem w powietrzu ciepła, aby wypuszczać nadmiar lutu na obwodzie drukowanym wyżywienie, a jednocześnie wyeliminować nadmiar lutu metalowy otwór, w wyniku jasnej, gładkiej, jednolitej powłoki lutowniczej.
Goldfinger, specjalnie zaprojektowane złącze krawędziowe, podłącz złącze jak płyta łącznikowych eksportu zagranicznych, i dlatego muszą oszukiwać ten proces. Wybrał złota ze względu na swoją doskonałą odporność na utlenianie i przewodności. Jednakże, ponieważ koszt złota odnosi się tylko do oszukiwania tak wysokie, lokalne złocone lub chemicznie.

Profesjonalne LED PCB Wielowarstwowe Produkcja / aluminiową o grubości PCB

Professional LED PCB Board Manufacture Multilayers / Thick Aluminum PCB
Professional LED PCB Board Manufacture Multilayers / Thick Aluminum PCB Professional LED PCB Board Manufacture Multilayers / Thick Aluminum PCB

Duży Obraz :  Profesjonalne LED PCB Wielowarstwowe Produkcja / aluminiową o grubości PCB

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: JHD PCB
Orzecznictwo: UL,RoHs,SGS,ISO9001-2008
Numer modelu: JHD-PT-7119

Zapłata:

Minimum Order Quantity: 1000pcs
Cena: US$0.1-US$4.99
Packaging Details: Vacuum in Carton
Czas dostawy: 7-10 dni
Payment Terms: T/T, Western Union
Supply Ability: 30000 square meters per month
Szczegółowy opis produktu
High Light:

PCB SMD LED

,

tablice led pcb

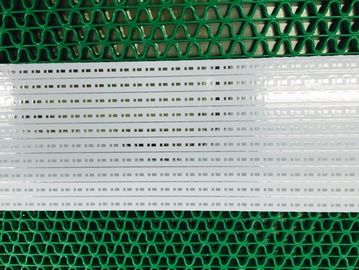

Profesjonalne LED PCB Wielowarstwowe Produkcja / aluminiową o grubości PCB

Możliwość fabryczne

Pozycja

zdolności produkcyjnych

Obróbka powierzchniowa

OSP
Immersion Złoto Srebro Immersion Immersion cyny Ołów HAL bezpłatny posrebrzenia

PCB warstwy tekstowej

Jednostronny, Druk dwustronny

Max. Zespół roboczy Rozmiar

1500mm * 600mm

Min. Zespół roboczy Rozmiar

4mm * 4mm

AL Grubość podłoża

0.3mm-4mm

Min. szerokość przewodu

0,15

Min. rozstaw Conductor

0,15

Min. Wielkość szybowe

0.2mm

Płyta Grubość Tolerancja

± 0.1mm

Gotowa płyta Tolerancja

± 0.1mm

Wyrównanie V-CUT

± 0.1mm

Hole Dia Tolerance

± 0,05 mm

Dziura Stanowisko Tolerancja

± 0.076mm

Zakończone Grubość miedzi

35um-105um (1 uncja-6oz)

Akwaforta Pod Cut

> / = 2,0

PTH i panel poszycia Jednolitość

> 90%

Eing / Flash Złoto Grubość

1-5u ''

Maska lutownicza Grubość

15um, 35um

Min. Maska lutownicza Most

0.076mm (3mil)

Sitodruk

White / Black (w zależności od potrzeb)

Przewodność cieplna

1,0 ~ 20W / MK

Wytrzymuje napięcia

AC 2000V, 4000V DC 1500 ~

specyfikacje

Materiał bazowy: aluminium

Warstwy: 1 warstwa

Warstwa miedzi: 1 uncja

Wykończenie powierzchni: LF HAL

Zarys profil: routing CNC / V-Cut / Tłoczenie

Solder Mask: Biały

Sitodruk: Czarny

Wszystkie parametry mogą być dostosowane!

Zarząd Grubość: 1.0mm / 1.2mm / 1.5mm

Zarząd Wymiary: średnica 30mm, 45mm, 50mm, 55mm, 60mm, 65mm, 78mm, 80mm, 120mm, 150mm (można je dostosować)

Dlaczego my?
Jakość
Nasz UL (E465880) / normy ROHS ubezpieczyć zespoły jakości od początku do końca. Czy jest to proste niestandardowych produktów lub kompleks produkcyjny prowadzony pod klucz, JHD PCB będzie przestrzegać najwyższych standardów jakości.
Zdolny
JHD PCB oferuje najnowocześniejsze możliwości montażowych i kwalifikacji zapewnienie, że jakość jest wbudowany w każdy produkt możemy produkować.

Doświadczenie
Gdy chodzi o budowie chcesz partnera, na którym można polegać. Nasza kadra kierownicza ma ponad 8 lat na połączeniu wiedzy branżowej. Nasz zespół inżynierów posiada ponad 5-letnie doświadczenie.

Ochrona swoje interesy
Ochrona własności intelektualnej stanowi jedno zadanie! Nasz zespół wykwalifikowanych specjalistów są wszystkie działają pod ścisłą umowy o poufności i traktują swoją ważną dokumentację tak samo, jak ich własne.

Elastyczność
JHD PCB szczyci się od naszej zdolności do niestandardowych programów dostosowanych wokół potrzeb naszych klientów. JHD PCB wymaga czasu, aby wysłuchać swoich unikatowych potrzeb biznesowych, a następnie ustawić się ich prześcignąć.

Czas oczekiwania

Próbki: 3-4 dni

Masowa produkcja: 7-15 dni (w zależności od ilości)

Zasady płatności

T / T, Western Union

Pakowanie i wysyłka

pakowania próżniowego w kartonie

Jesteśmy w stanie zapewnić Państwu najlepszą serwisem elektroniki S:

  • PCB Produkcja Usługi. (FR-4, HI-TG, aluminium, FPC, Teflon, CEM-1)
  • FPC, PCB Copy Service.
  • PCB usługi montażu. (SMT, BGA, DIP)
  • Program IC z pliku HEX.
  • PCBA Obudowa montażowa wybitna.
  • PCBA Ostateczne testowanie funkcjonalne.
  • PCBA Copy Service.
  • Komponenty elektroniczne Purchasing & BOM Lista zakup usług.
  • PCB SMT Stencil. (Cięcie laserowe i trawienie)
  • montaż kabli

Zastosowanie produktów:

1. Komputery i odpowiednie produkty: board Ruchoma zasilania, U dysku, interfejs sieciowy, komputer panel, kameralne, mysz drutu mniej.

2. Start Urządzenie: inteligentny Projektor / cyfrowy kameralnym, deska wysokiej częstotliwości. Rejestrator i deska peryferyjnym, sprzęt audio, auto płyta główna i karta sterowania.

3. Wire-less Komunikacja: board mobilne ,. GPS / kierunek rekord wyżywienie, bezprzewodowy telefon z płytą główną, domofony płyta główna.

4. Oświetlenie LED:   Dioda zasilania napędu, panel LED światła LED pas.

Wymagania techniczne dla montażu na płytce drukowanej:

1) Profesjonalne Technologie lutowania powierzchniowego montażu i otwór przelotowy

2) Różne rozmiary jak 1206,0805,0603,0402 komponentów technologii SMT

3) ICT (w badanym obwodzie), Circuit Test) Technologia FCT (funkcjonalna.

4) Montaż PCB Z UL, CE, FCC, RoHS Zatwierdzenie

5) technologia reflow lutowania azot SMT.

6) Wysoki standard wykończenia SMT i lutowane Line Assembly

7) pojemność Wysoka gęstość połączone pokładzie technologii placement.

Wymóg wycenę dla PCB i pcb montażu:

1) Plik Gerber oraz wykaz Bom

2) Usunąć fotki PCBA lub próbki PCBA dla nas

3) Metoda badania PCBA

Ocena klientów:

Rzecz przyjeżdżająca jak oczekiwano. Czas wysyłki została szybko biorąc pod uwagę odległość, że musiał podróżować i rzeczy były pakowane w taki sposób, aby zminimalizować szkody. I nie żałuje na temat korzystania z tego sprzedawcy.

doskonała product..excellent seller..excellent czas packaging..excellent z delivery..what indziej u chcą ..god błogosławi .. polecający sprzedawca.

Opakowania Profesjonalna, szybka wysyłka, dobry kontakt, najlepszy towar.

JHD PCB chciałby być niezawodnym partnerem w najbliższej przyszłości!
