Flex PCB Sztywne

  • wysoka precyzja Flex PCB Sztywne dostawcy
  • wysoka precyzja Flex PCB Sztywne dostawcy

Wprowadzenie


Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.

Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.

Proces produkcji


Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.

Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.

Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.


Aplikacje


Sztywne elastyczne PCB oferują szeroki wachlarz zastosowań, począwszy od systemów uzbrojenia wojskowego i lotniczego do telefonów komórkowych i aparatów cyfrowych. Coraz sztywne Flex pokładzie wykonanie zostało wykorzystane w urządzeniach medycznych, takich jak rozruszniki serca dla swoich możliwości kosmicznych i redukcji wagi. Te same korzyści dla sztywnej wykorzystanie elastycznego PCB mogą być stosowane do wojskowych systemów uzbrojenia i kontroli broni.

W produktach konsumenckich, sztywne Flex nie tylko zmaksymalizować przestrzeń i ciężar, ale znacznie zwiększa niezawodność, eliminując wiele potrzeb w zakresie połączeń lutowanych i delikatnym, kruchym okablowania, które są podatne na problemy z połączeniem. Są to tylko niektóre przykłady, ale sztywne Flex PCB mogą być wykorzystywane na rzecz niemal wszystkich zaawansowanych aplikacji elektrycznych oraz urządzeń badawczych, narzędzi i samochodów. Nie wiesz, jaka technologia musi być stosowana do projektu? Zadzwoń do naszych ekspertów, a my możemy pomóc dowiedzieć się, czy trzeba sztywny flex, elastycznego lub HDI technologii PCB.

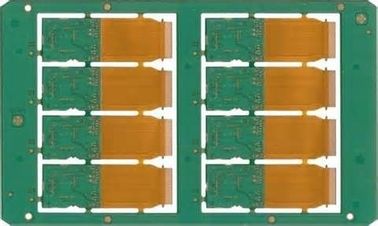

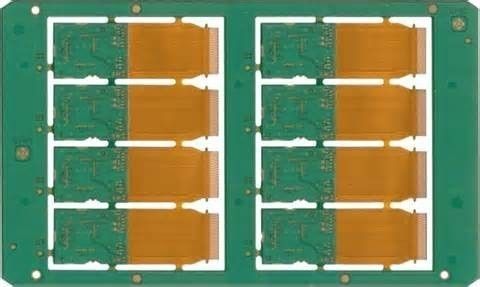

FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper
FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

Duży Obraz :  FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

Szczegóły Produktu:

Place of Origin: shenzhen
Nazwa handlowa: PCB-pacific
Orzecznictwo: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,

Zapłata:

Minimum Order Quantity: 1pc
Cena: negotiable
Packaging Details: Vacuum-Package
Delivery Time: 5-7 Working days
Payment Terms: T/T,credit cards, direct deposit, paypal
Supply Ability: 1,000,000 square feet / month
Szczegółowy opis produktu





6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper



Specifications



Rigid flex PCB produce
1.Layers count: 6 pcb;Board size: 224 x 206mm;
2.Minimum hole size: 0.4mm;Line width/space: 12/8mils





















Rigid flex PCB produce



Key Specifications/

Special Features:

  • Layer count: 6
  • Finish thickness: 1.6±0.16mm
  • Minimum width/spacing: 0.16/0.6mm
  • Minimum via diameter: 0.35mm
  • Surface finish: ENIG
  • Specialty:
    • Rigid board: L1-2 and L5-6
    • Flexible board: L3-4
  • Application: medical equipment





How to get a quotation from me?
In order to enable me to make you a quotation, please provide me below information.

1. PCB Files
Please send me your PCB files in gerber file, .pcb or .pcbdoc file by email( sales@pcb-pacific.com).

2. Available PCB Base Material:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, Aluminium 1.6mm

3. Available Copper Thickness:
0.5oz, 1oz, 2oz, 3oz, 4oz

4. Surface Treatment
   Immersion Gold Over Nickle, HASL Lead Free, OSP

5. Available Colors for Solder Mask and Top Overlay(Component Legend)
   Green, Blue, Red, Black, White

One example of common specification for PCB is as below:
FR4 1.6mm, ROHS, 1/1oz, Immersion Gold over Nickle, Green Solder Mask, White Top Overlay


Lead Time:
For small quantity prototypes, it takes about 3~4 days for us to ship the goods out.
For some hard PCB and batch production, it takes about 7 days for shipment.
For PCB assembly, it takes about 10 days for shipment.


Contact us:

Any concerns or questions, please feel free to contact me by email.
Any of your email would be read carefully, I am looking forward to your message.






•  HDI Printed Circuit Board

Pacific PCB is a leading production company specialized in producing small quantity and diverse PCB prototypes. We manage fast time-to market to the standard for quality assurance.



• General Manufacturing Capability

Category Description Capability
File Formats Gerber files- preferred 274-X,274-D,DPF,ODB++
Drill file X & Y coordinates, with tool sizes included
Size Max. finished dimensions 580mm x 800mm – Single/ Double-sided
550mm x 800mm – Multilayer
Board Thickness Standard 1.6mm ±10%
Min. Single/ Double-sided:0.2mm ±0.1mm
4-layer:0.4mm ±0.1mm
6-layer:0.6mm ±0.1mm
8-Layer:1.0mm ±0.1mm
10-layer:1.0mm ±0.12mm
12-layer:1.2mm ±0.12mm
32-layer:4.0mm ±0.4mm and above
Max. 6.3mm ±10%
Bow and twist < 7/1000
Copper Outer Cu weight 1oz ~ 10oz
Weight Inner Cu wight 1/3oz ~ 6oz
Laminate Materials FR4(High TG,halogen-free),FR5,ISOLA(FR408,370HR),TEFLON,POLYIMIDE,ROGERS(RO4003,RO4350,RO4450),Aluminum plate (Single,Double-sided)
FR4 Thickness 1.6mm
High TG FR4 (170 deg C) 1.6mm
Board Cutting Max. number of layers 32
Min. thickness for inner layers (Cu thickness are excluded) 0.07mm
Drilling Min. size 0.1mm
Max. size 6.0mm
Drill Deviation ±0.002” (0.050mm)
PTH hole tolerance ±0.003” (0.075mm)
NPTH hole tolerance ±0.002” (0.050mm)
Angle of Countersink 80°,90°,100°,120°
Plating Min. hole size 0.0008”
Aspect ratio 20
Etching Trace width tolerance ±20%
Min. trace width / space (1oz finished Cu weight starting from 1/3oz) 0.003”/ 0.003”(0.08mm)
Min. trace width / space  (1oz finished Cu weight starting from 1/2oz) 0.004”/ 0.004”(0.1mm)
Min. trace width / space (2oz finished Cu weight) 0.005”/ 0.005”(0.127mm)
Min. trace width / space  (3oz finished Cu weight) 0.008”/ 0.008”(0.2mm)
Min. trace width / space (4oz finished Cu weight) 0.012”/ 0.012” (0.3mm)
Inner Layers Min. space from drilling to inner pattern 0.1mm
Min. space from annular ring to inner pattern 0.1mm
Layer-to-layer registration ±0.003”(0.08mm)
Solder Mask Color green,light green,matte green,white,extreme white,black,matte black,dark brown,yellow,red,blue,transparent
Min. solder mask clearance 0.003”
Thickness 0.0004”
Silkscreen Color White,black,yellow,red,blue,green
Min. trace width 0.005”
Min. size 0.028” / 0.028”
Electrical Test AOI  Y
Flying Probe Tester Y
Controlled Impedance Tolerance ±10%
Impedance tester Tektronix TDS8200
Routing End Mills Test ±0.15mm(0.006”)
CNC Tolerance ±0.15mm(0.006”)
V-Cut Depth ±0.1mm(0.004”)
V-cut angle deviation ±0.1mm(0.004”)
Semi-hole Y
Surface Finish HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon…
Blind and Buried Vias 3+N+3 Y
Resin,hole-filling ink,PTH Y
Others UL Cert. Y
ISO Cert. ISO9001/ISO14001/RoHS

Pacific PCB’s transparent factory allows our customers to witness the fascinating process of PCB production!



FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper
