Wprowadzenie
Montaż PCB jest procesem, który wymaga wiedzy nie tylko elementów PCB i montaż, ale również z nadrukiem obwodów drukowanych PCB, wytwarzania i silną zrozumienia produktu końcowego. Obwód płytka jest tylko jeden element układanki, aby dostarczając doskonały produkt po raz pierwszy.
Obwody San Francisco to rozwiązanie idealne dla wszystkich usług na pokładzie obwodów, więc często są zakorzenione w procesie produkcji PCB od projektu do montażu. Poprzez naszą silną sieć sprawdzonych partnerów montażowych obwodu i produkcyjnych, możemy zapewnić najbardziej zaawansowanych i niemal nieograniczone możliwości dla aplikacji PCB prototypów lub produkcji. Oszczędź sobie kłopotów, że pochodzi z procesu zamówień i radzenia sobie z wielu komponentów dostawców. Nasi eksperci znajdziesz najlepsze części do końcowego produktu.
PCB montażowe Usługi:
Szybka kolej montaż prototypu
Zespół pod klucz
Częściowa montaż pod klucz
zespół przesyłka
RoHS bezołowiowa montaż
Non-Range montaż
Powłoka ochronna
Finał box-build i pakowanie
Proces montażu PCB
Wiercenie ----- ----- Ekspozycja Poszycie ----- Etaching i odizolowania ----- ----- Testowanie elektryczne Tłoczenie ----- ----- SMT lutowania na fali --- --Assembling ----- ----- ----- ICT Testowanie Funkcja Temperatura i wilgotność Testowanie
Testing Services
X-Ray (2-D i 3-D)
BGA RTG przeglądowe
Testowanie AOI (Automated Optical Inspection)
Testowanie ICT (In-Circuit Testing)
Functional Testing (na poziomie zarządu i systemu)
Sonda Latanie
Możliwości
Technologia montażu powierzchniowego / Części (SMT Assembly)
Otwór przelotowy urządzenia / części (THD)
Mieszane Części: SMT i montaż THD
BGA / Micro BGA / uBGA
QFN, POP i prowadzą mniej żetonów
2800 pin-count BGA
0201/1005 elementy bierne
0,3 / 0,4 Pitch
Pakiet PoP
Flip-Chip pod wypełnione CCGA
BGA Interposer / stosu-up
i więcej…
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | pcb assembly process,circuit board assembly |
---|

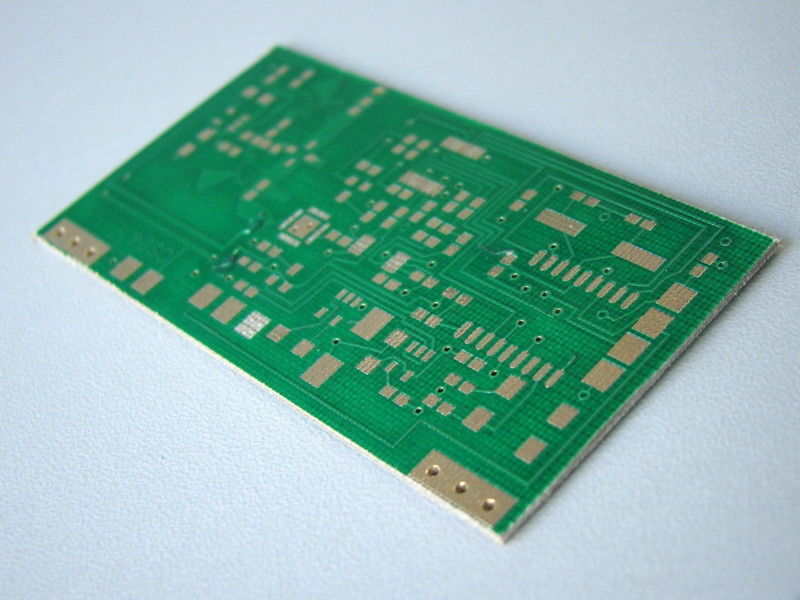

Electronic PCBA Design PCB circuit board , pcb design layout Double-Sided
Specifications
1, No MOQ;
2, OEM SMT&DIP Service;
3, 1-22 Layer;
4, UL.ROSH SGS Certification;
5, High quality, low cost&fast delivery.
Welcome to Rigao Electronics .CO.,Ltd.
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly and copy service
- Prototyping
- Components purchasing
- Cable and Wire Assemblies
- Plastics and Molds
- Fast turn around
1. Double-Sided FR4 material 1 oz copper pcb board
2. Green solder mask, Immersion gold
3. with Competitive price
General Specifications Capability
Material Requirements:
Size | Max.Finshed Size | 20.9”x24.4”(530mm x 620mm ) |
Board Thickness | Standard | 0.004”to0.16 ” ±10% ( 0.1mmto4.0mm±10% ) |
Min. | Single/ Double-sided:0.008”±0.004”(0.2mm ±0.1mm) | |
4-layer:0.01”±0.008”(0.4mm ±0.1mm) | ||
8-layer :0.01”±0.008”(0.4mm ±0.1mm) | ||
Bow and twist | < 7/1000 | |
Copper Weight | Outer Cu weight | 0.5oz ~ 3.0oz |
Inner Cu wight | 0.5oz ~ 3.0oz | |
Laminate Materials | FR-4,FR-1,,FR-2,CEM-1,CEM-3 |
Process Requirements:
Solder Mask | Color | green,light green,white,black,dark brown,yellow,red,blue |
Min. solder mask clearance | 0.003”(0.07mm) | |
Thickness | 0.0005”-0.0007”(0.012mm-0.017mm) | |
Silkscreen | Color | White,black,yellow,red,blue,green |
Min. Size | 0.006”(0.15mm) | |
Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon |
Quality Control:
Electrical testing | Flying Probe Tester | Y |
Controlled Impedance | Tolerance | ±10% |
Impedance tester | Tektronix TDS8200 | |
Routing | End Mills Test | ± 0.006”(0.15mm) |
CNC Tolerance | ±0.004”(0.1mm) | |
V-Cut Depth V-cut | FR-4(1/3+-0.1mm);FR-1,FR-2,CEM-1,CEM-3(1/2+-0.1mm) | |
V-cut angle V-CUT | 15°,18°,30° | |
V-CUT | line,hole,V-shape |
Manufacturing Capability for PCB Board
1). Material type: CEM-3,FR-4,FR-4-TG170/TG180,Halogen Free,Rogers,Arlon,Taconic,Isola,PTFE, Bergquist
2). Surface Treatment: HASL,HASL lead-free,HAL,Flash gold,immersion gold,OSP,Gold Finger
Palting,Selective thick gold plating, immersion silver,immersion tin, Carbon ink,peelable mask
3). Solder mask colour: Green/MATT Green/Blue/Yello/White/Black/Red
4). Board Size: 650mm*1000mm
5). Board Layer: 1L-26L
6). Board thickness: 0.2mm to 6.0mm
7). Finished Copper thickness: 0.5 OZ to 6 OZ
8). Min. drilled hole size: 3mil (0.075mm)
9). Min. Line width/Line spacing: 3mil/3mil
10). Copper thickness in hole: >20um
11). Board thickness tolerance: ±10%
12). Outline tolerance: Routing:±0.1mm,Punching:±0.1mm
13). Hole tolerance: PTH: ±0.076mm , NPTH: ±0.05mm
14). impedance control tolerance: ±10%
15). Warp and Twist: <0.75%
16). Tested by:Flying-Probe Tester, Fixture tester , Visual Inspection
17). Special requirements: Buried and blind vias, impedance control, thick Cu PCB,selectivity plating gold 30 microinch
18). Profiling: Punching, Routing, V-CUT, Beveling
19). Certificate: UL,ISO 9001,ISO14001,ROHS
20). We have a sound quality management system,Ensure the quality of all products
High precision manufacturing
Our Principle is simple, “Act by heart, Make the best.”
Our Strength is distinct, “Years of experiences in PCB and PCBA field”
Our Goal is achievable, “ To be the most reliable supplier of PCB and PCBA.”
Our Orientation is clear, “Focus on prototypes and low to medium volume business ”
