Testowanie procedur dla PCB
--- Wykonujemy wielokrotne zapewnienia jakości procedur przed wysłaniem jakichkolwiek PCB. Obejmują one:
* Oględziny
* Sonda Latanie
* Łóżko gwoździ
· * Kontrola Impedancja
· * Zdolność wykrywania lutowania
* Cyfrowy mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Szczegółowe warunki dla produkcji PCB
--- Wymóg techniczny do montażu PCB:
* Profesjonalna technologia lutowania powierzchniowego montażu i otwór przelotowy
* Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT
* Technologia ICT (w układzie Test) FCT (Circuit test funkcjonalny).
* Montaż PCB Z UL, CE, FCC, RoHS Aprobaty
* Reflow lutowania Azot gazowy technologii SMT.
* Wysoki standard SMT i lutowane Line Assembly
* Wysoka gęstość połączone wyżywienie pojemność technologii placement.
Obróbka powierzchniowa
Bezołowiowe HAL
Złocenie (1-30 micro inch)
OSP
Posrebrzane
Czystej cyny
Immersion Tin
Immersion Złoto
Złoty palec
Inne usługi:
A) Mamy wiele specjalny materiał jako Rogers, teflonu, Taconic, FR-4 oraz wysokiej Tg, ceramika w magazynie. Witamy, aby wysłać do nas zapytanie.
B) Oferujemy także elementy zaopatrzenia, projektowania PCB, PCB kopiowaniem, rysunek PCB, montaż PCB i tak dalej.
Szczegóły Produktu:
Zapłata:
|
| High Light: | Doprowadziło lekki montaż,montaż lampy led |
||
|---|---|---|---|

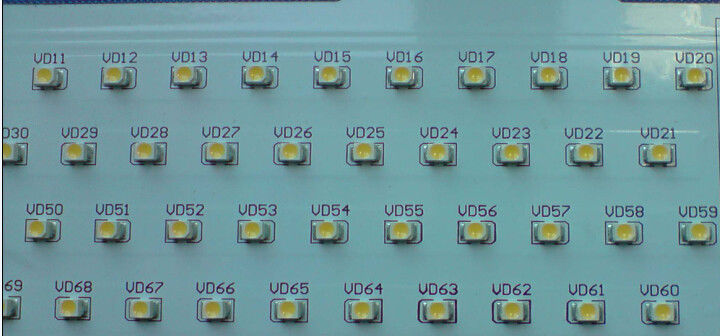

Aluminium High Power LED Montaż PCB / Lead HASL 1.6mm aluminiowa PCBA LED
specyfikacje
1. Maksymalna długość: 1.8M dla FR4, 1,5M aluminium
2. Wykończenie Board Grubość: 0,2 mm, 5,0 mm (8mil-197mil)
3. Wykończenie powierzchni: HASL, Enig zanurzenie srebro, OSP
Opóźniający 4. Płomień: 94V-0
5. Kształtowanie; V-cut, oprzyrządowanie wykrawanie, frezowanie CNC,
Możliwości i usługi PCB:
1. jednostronne, dwustronne i wielowarstwowe PCB (do 30 warstw)
2. Elastyczne PCB (do 10 warstw)
3. sztywne-flex PCB (do 8 warstw)
4. CEM-1, CEM-3 FR-4, FR-4 High TG, Poliamid, materiał na bazie aluminium.
5. HAL, HAL bezołowiowe, Immersion Złoto / srebro / cyna, Hard Gold, obróbkę powierzchniową OSP.
6. Obwody drukowane są zgodne 94V0 i przylegają do 2 międzynarodową normą PCB IPC610 klasy.
7. Ilości wahają się od prototypu do produkcji masowej.
8. 100% e-Test
Szczegółowa Specyfikacja Produkcja PCB
1 | warstwa | 1-30 warstwa |
2 | Materiał | CEM-1, CEM-3 FR-4, FR-4 High TG, Poliamid, |
3 | grubość płyty | 0.2mm-6mm |
4 | Max.finished rozmiar pokładzie | 800 * 508mm |
5 | Min.drilled wielkość otworu | 0.25mm |
6 | szerokość min.line | 0,075 mm (3mil) |
7 | rozstaw min.line | 0,075 mm (3mil) |
8 | Wykończenie powierzchni | HAL, HAL ołowiu, Immersion Złoto / srebro / cyna, Hard Gold, |
9 | grubość miedzi | 0.5-4.0oz |
10 | Kolor maski lutowniczej | zielony / czarny / biały / czerwony / niebieski / żółty |
11 | opakowanie wewnętrzne | Pakowanie próżniowe, torba z tworzywa sztucznego |
12 | Zewnętrzne opakowanie | standardowe opakowanie kartonowe |
13 | tolerancja Hole | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Certyfikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profilowanie wykrawania | Routing, V-CUT, fazowania |
Zastosowanie naszych produktów:
1.Computers i odpowiednie produkty: ruchome płyty zasilania, U dysku, interfejs sieciowy, panel
komputer, kameralnym, mysz drutu mniej.
2.Home Urządzenie: inteligentny Projektor / cyfrowy kameralnym, deska wysokiej częstotliwości. Rejestrator i repeater
wyżywienie, sprzęt audio, auto płyta główna i karta sterowania.
3.Wire mniej komunikacji: Tablica mobilna ,. / Kierunek GPS rekord zarządu, główny telefon bezprzewodowy
Deska, domofony płyta główna.
4.LED Oświetlenie: LED moc napędu, panel LED światła LED pas.
5.We zostały specjalizujący się w produkcji urządzeń sterujących dla urządzeń komercyjnych, takich jak
systemy pomiarowe i kontrolne Monitory przemysłowe oraz urządzenia kontrolne, komputery, dom
urządzenia takie jak klimatyzatory, lodówki, systemy solarne, energia, woda-ciepła i motoryzacyjny.
