Testowanie procedur dla PCB
--- Wykonujemy wielokrotne zapewnienia jakości procedur przed wysłaniem jakichkolwiek PCB. Obejmują one:
* Oględziny
* Sonda Latanie
* Łóżko gwoździ
· * Kontrola Impedancja
· * Zdolność wykrywania lutowania
* Cyfrowy mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Szczegółowe warunki dla produkcji PCB
--- Wymóg techniczny do montażu PCB:
* Profesjonalna technologia lutowania powierzchniowego montażu i otwór przelotowy
* Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT
* Technologia ICT (w układzie Test) FCT (Circuit test funkcjonalny).
* Montaż PCB Z UL, CE, FCC, RoHS Aprobaty
* Reflow lutowania Azot gazowy technologii SMT.
* Wysoki standard SMT i lutowane Line Assembly
* Wysoka gęstość połączone wyżywienie pojemność technologii placement.
Obróbka powierzchniowa
Bezołowiowe HAL
Złocenie (1-30 micro inch)
OSP
Posrebrzane
Czystej cyny
Immersion Tin
Immersion Złoto
Złoty palec
Inne usługi:
A) Mamy wiele specjalny materiał jako Rogers, teflonu, Taconic, FR-4 oraz wysokiej Tg, ceramika w magazynie. Witamy, aby wysłać do nas zapytanie.
B) Oferujemy także elementy zaopatrzenia, projektowania PCB, PCB kopiowaniem, rysunek PCB, montaż PCB i tak dalej.
Szczegóły Produktu:
Zapłata:
|
| High Light: | Oświetlenie LED płytki PCB,PCB |
||
|---|---|---|---|

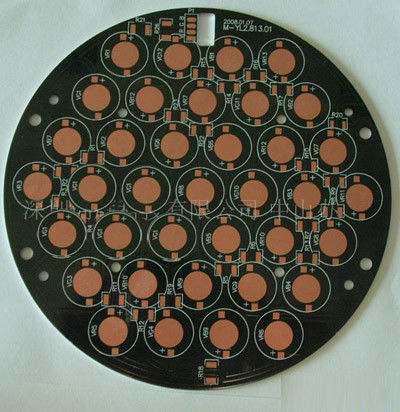

Elektronika 1.6mm aluminium Led Montaż PCB profesjonalnym wideo
Welcome To Rigao Elektroniki
Elektronika 1.6mm aluminiowa LED PCB Assembly
- Dla produkcji kontraktowej
- Usługi inżynieryjne
- Projektowanie PCB & Montaż i obsługa kopii
- prototypowanie
- Komponenty zakupów
- Kable i przewody konfekcjonowane
- Tworzywa sztuczne i formy
- Szybkie zawrócić
Specyfikacja ogólna Capability
Istotne Wymagania:
| Rozmiar | Max.Finshed Rozmiar | 20,9 "x24.4" (530mm x 620mm) |
| grubość płyty | Standard | 0,004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
| Min. | Single / dwustronna: 0.008 "± 0.004" (0.2mm ± 0.1mm) | |
| 4-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm) | ||
| 8-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm) | ||
| Łuk i skręcać | <7/1000 | |
| Miedź Waga | Masa zewnętrzna Cu | 0,5 uncji ~ 3,0 uncji |
| Wewnętrzna Cu Wight | 0,5 uncji ~ 3,0 uncji | |
| Materiały laminowane | FR-4, FR-1, FR-2, CEM-1 CEM-3 | |
Wymagania procesowe:
| Maska lutownicza | Kolor | zielony, jasnozielony, biały, czarny, ciemny brąz, żółty, czerwony, niebieski |
| Min. solder maska klirens | 0,003 "(0,07 mm) | |
| Grubość | 0,0005 "-0,0007" (0.012mm, 0.017mm) | |
| sitodruk | Kolor | Biały, czarny, żółty, czerwony, niebieski, zielony |
| Min. Rozmiar | 0,006 "(0,15 mm) | |
| Wykończenie powierzchni | HASL, HASL pb wolny, zanurzenie złota, srebra zanurzenie, zanurzenie cyna, OSP (Entek), S / G poszycia, ENEPIG, G / F poszycia, węgiel | |
Kontrola jakości:
| elektryczny badawczy | Latanie Probe Tester | Y |
| kontrolowana Impedancja | Tolerancja | ± 10% |
| tester impedancja | Tektronix TDS8200 | |
| Routing | Frezy test | ± 0,006 "(0,15 mm) |
| Tolerancja CNC | ± 0,004 "(0,1mm) | |
| V-Cut V Głębokość cięcia | FR-4 (1/3 + -0.1mm), FR-1, FR-2, CEM-1 CEM-3 (1/2 + -0.1mm) | |
| V-cut kąt V-CUT | 15 °, 18 °, 30 ° | |
| V-CUT | Linia, otwór, w kształcie litery V |
certyfikaty:
| UL Cert. | Y |
| ISO Cert. | ISO9001: 2008 |
| TS16949 | Y |
| ISO14000 | Y |
Zdolności produkcyjnych w płytki PCB
1). Rodzaj materiału: CEM-3, FR-4, FR-4-TG170 / TG180, Halogen Free, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Obróbka powierzchniowa: HASL, HASL bezołowiowy, HAL, złoto Flash, zanurzenie złota, OSP, Gold Finger Palting, selektywna grube złocenie, zanurzanie srebra, cyny zanurzenie, atrament węgla, maska zdzieralna
3). Kolor maski lutowniczej: Zielony / MATT zielony / niebieski / Yello / White / Black / Red
4). Rozmiar płytki: 650mm * 1000mm
5). Warstwa Wyżywienie: 1L-26L
6). Grubość płytki: 0,2 mm do 6,0 mm
7). Ukończony Grubość miedzi: 0,5 do 6 OZ OZ
8). Min. wiercone Średnica otworu: 3mil (0,075 mm)
9). Min. Szerokość linii / Linia rozstaw 3mil / 3mil
10). Grubość miedzi w otworze:> 20um
11). Grubość płyty Tolerancja: ± 10%
12). Zarys tolerancji: Routing: ± 0.1mm, Tłoczenie: ± 0.1mm
13). Tolerancja otworu: PTH: ± 0.076mm, NPTH: ± 0.05mm
14). Impedancja kontrola tolerancji: ± 10%
15). Warp i Twist: <0,75%
16). Testowana przez: flying-Probe Tester, tester Spotkań, Oględziny
17). Wymagania specjalne: Buried i niewidomych Vias, kontroli impedancji, gruby Cu PCB, selektywność poszycia złota 30 microinch
18). Profilowanie: Tłoczenie, Routing, V-CUT, fazowania
19). Certyfikat: UL, ISO 9001, ISO 14001, ROHS
20). Posiadamy system zarządzania jakością dźwięku, zapewnienia jakości wszystkich produktów
Podanie
Produkty są stosowane w wielu gałęziach przemysłu high-tech, takie jak: oświetlenie LED, telekomunikacji, aplikacji komputerowej, oświetlenie, urządzenia do gier, kontroli przemysłowej, mocy, samochodów i elektroniki użytkowej high-end, ect.
Dzięki nieustannej pracy i wysiłku do wprowadzania do obrotu produktów, eksport do Ameryki, Kanady, Europy, Afryki powiatów i innych krajach Azji i Pacyfiku.
Certyfikaty jakości
Bezołowiowe, ISO, UL, CE
Opakowanie i wysyłka
| Opakowania Szczegóły: | Anti - statyczne torba do pakowania próżniowego, falistej karton eksport |
| Szczegóły dostawy: | dwa tygodnie po otrzymaniu wpłaty klientów |
Opakowania
Wysyłka
Można wybrać dowolny sposób, który ma dostarczać nie tylko powyższe sposoby.
Dlaczego właśnie my?
Nasze procesy produkcji i kontroli jakości ISO 9001: 2000 oraz certyfikat zgodny z IPC-A600 (PCB) i IPC-A610 (montaż PCB) standardów. Wszystkie nasze PCB / PCBA są zgodne z certyfikatem UL i RoHS.
Nasza Zasada jest prosta: "Ustawa o serce, Bądź najlepszy".
Nasza siła jest odrębna, "Lata doświadczeń w zakresie PCB i PCBA"
Naszym celem jest osiągalne ", jest najbardziej wiarygodnym dostawcą PCB i PCBA".
Nasza orientacja jest jasne, "Focus na prototypach i niskiej do średniej objętości biznesu"
Zalety:
1. profesjonalne i doświadczeni inżynierowie
2. Konkurencyjna cena
3. W czasie służby
4. Produkt gwarancji
5. Ponad 16 lat, doświadczeń.
6. Wysoka technologia
7. Czas realizacji: 3-5 dni
8. Oferta pomocy technicznej.

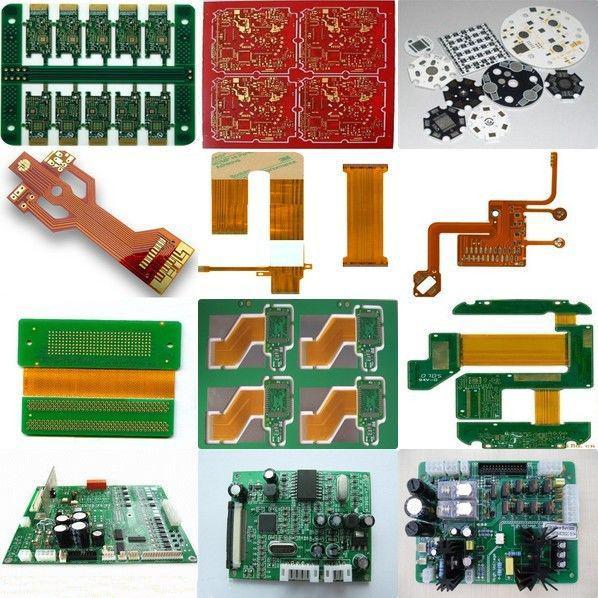

Nasze inne produkty
