Testowanie procedur dla PCB
--- Wykonujemy wielokrotne zapewnienia jakości procedur przed wysłaniem jakichkolwiek PCB. Obejmują one:
* Oględziny
* Sonda Latanie
* Łóżko gwoździ
· * Kontrola Impedancja
· * Zdolność wykrywania lutowania
* Cyfrowy mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Szczegółowe warunki dla produkcji PCB
--- Wymóg techniczny do montażu PCB:
* Profesjonalna technologia lutowania powierzchniowego montażu i otwór przelotowy
* Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT
* Technologia ICT (w układzie Test) FCT (Circuit test funkcjonalny).
* Montaż PCB Z UL, CE, FCC, RoHS Aprobaty
* Reflow lutowania Azot gazowy technologii SMT.
* Wysoki standard SMT i lutowane Line Assembly
* Wysoka gęstość połączone wyżywienie pojemność technologii placement.
Obróbka powierzchniowa
Bezołowiowe HAL
Złocenie (1-30 micro inch)
OSP
Posrebrzane
Czystej cyny
Immersion Tin
Immersion Złoto
Złoty palec
Inne usługi:
A) Mamy wiele specjalny materiał jako Rogers, teflonu, Taconic, FR-4 oraz wysokiej Tg, ceramika w magazynie. Witamy, aby wysłać do nas zapytanie.
B) Oferujemy także elementy zaopatrzenia, projektowania PCB, PCB kopiowaniem, rysunek PCB, montaż PCB i tak dalej.
Szczegóły Produktu:
Zapłata:
|
High Light: | LED światła płytki PCB,smd led płytki PCB |
---|

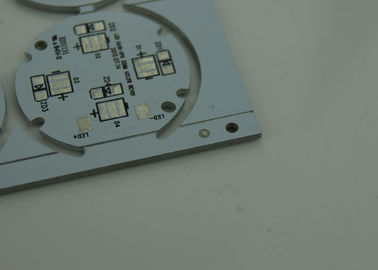

Rdzeń metalowy jednostronny wysokiej mocy LED PCB Routing / Punching / V Cut, dostosowane
materiał
Nasz aluminiowy materiał bazowy: bergquist (usa), Polytronics (Tajwan), totking (Chiny) itd. Zakres przewodności cieplnej od 1W / mK do 8 W / mK Odporność na napięcie Zakres napięcia wynosi od 2KV do 8KV, co może pomóc nam zaspokoić wszelkie potrzeby naszych klientów, a także zmniejszyć koszty zakupu.
Zdolność
Jednowarstwowa metalowa płyta główna
Jedna jednostronna jednostronna jednostka MCPCB składa się z metalowej podstawy (zwykle stopu aluminium lub miedzi), warstewki dielektrycznej (nieprzewodzącej), warstwy obwodu miedzi, elementów układu scalonego i maski lutowniczej.
Prefekt dielektryczny zapewnia doskonałe przenoszenie ciepła z folii i elementów do płyty podstawy przy zachowaniu doskonałej izolacji elektrycznej. Podstawowa aluminiowa / miedziana płyta zapewnia integralność mechaniczną podłoża jednostronnego, a także rozprowadza i przenosi ciepło do radiatora, powierzchni montażowej lub bezpośrednio do otaczającego powietrza.
Jednolita warstwa MCPCB może być stosowana z elementami do montażu powierzchniowego i elementów złącza wiórowego i drucianego i zapewnia znacznie niższą oporność cieplną niż FRB PWB. Rdzeń metalowy zapewnia niższe koszty niż podłoża ceramiczne i pozwala na znacznie większe obszary niż podłoża ceramiczne.
Zastosowanie MCPCB
Diody LED: High-current LED, Spotlight, wysokoprądowa płytka drukowana
Urządzenia mocy przemysłowej: tranzystory wysokiej mocy, tablice tranzystorowe, obwód wyjściowy bieguna push-pull lub totem, przekaźnik półprzewodnikowy, sterownik silnika impulsowego, silnik Wzmacniacze komputerowe (wzmacniacz operacyjny dla serro-silnika) Urządzenie przełączające (falownik)
Samochody: instalacja do napalania, regulator mocy, przetwornice, kontrolery mocy, zmienny system optyczny
Zasilanie: seria regulatorów napięcia, regulator przełączania, przetwornice DC-DC
OA: sterownik drukarki, duże elektroniczne podłoże wyświetlacza, termiczna głowica drukująca
Audio: wzmacniacz wejściowy, wzmacniacz zrównoważony, wzmacniacz przed osłoną, wzmacniacz dźwięku, wzmacniacz mocy
Inne: Płyta termoizolacyjna półprzewodnikowa, tablice IC, tablice rezystorowe, chipy nośne Ics, radiator, podłoża ogniw słonecznych, półprzewodowe urządzenia chłodnicze
Korzyść:
1. Aluminiowe PCB i LED PCB fabryki bezpośrednio
2. Płyta aluminiowa PCB i płyta LED Posiadają wszechstronny system kontroli jakości
3. Aluminiowa PCB i LED PCB dobrej cenie
4. Aluminium PCB i LED PCB szybki czas Dostawa od 48 godzin.
5. Aluminiowa PCB i LED PCBcertification (ISO / UL E354810 / RoHS).
6. 8 lat doświadczenia w eksporcie
7. Płyta aluminiowa PCB i LED nie jest MOQ.
8. Płyta PCB jest wysoka jakością. Zbadaj teAOI (Automatyczna inspekcja optyczna), QA / QC, lotnia, Etesting
