Materiał
FR4, materiał non-halogen, Aluminium Base, Cooper Base, materiał o wysokiej częstotliwości, gruba folia miedziana, 94-V0 (HB), PI Materiał, WYSOKI TG: SL S1000-2, ITEQ: IT180
Obróbka powierzchniowa
HAL, Immersion Gold Immersion cyny, srebra Immersion Gold Finger, OSP, HAL (Immersion Złoto, OSP, Immersion srebro, Immersion Tin) + Goldfinger
Korzyść
Fabryka 1.PCB bezpośrednio
2.PCB wysokiej jakości
3.PCB dobra cena
4.PCB szybki czas
Certyfikacja 5.PCB (ISO / UL E354810 / RoHS)
Zdolność:
-Wysoka Częstotliwości (materiał TACONIC) / TG / Gęstość impedancji / precyzja kontrolowana deski
-Heavy Miedź PCB, PCB oparte Metal. Twarde złoto PCB, Blind & Buried Vias deski,
Bezhalogenkowym PCB, aluminium-backed Boards
-Gold Palca + HAL i Leadfree HASL PCB, Leadfree kompatybilny PCB
Szczegóły Produktu:
Zapłata:
|
| Base Material: | FR-4 | Copper Thickness: | 1 oz,As your request |
|---|---|---|---|
| Board Thickness: | 1.6 mm | Min. Hole Size: | 0.25mm |
| Min. Line Width: | 0.12mm | Min. Line Spacing: | 0.12mm |
| Surface Finishing: | HSAL lead free | Produc Name: | multilayer pcb prototype making machine |
| High Light: | wielowarstwowe pcb,wysokiej gęstości pcb |
||

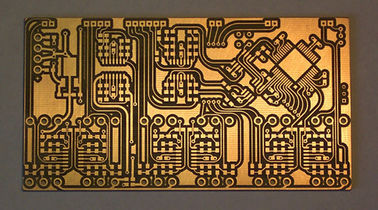

Dwustronne Wielowarstwowe Prototype PCB Cztery warstwy 1,6 mm Grubość usługi OEM
Witamy Rigao Electronics .CO., LTD.
- Dla produkcji kontraktowej
- Usługi inżynieryjne
- Projektowanie PCB & Montaż i obsługa kopii
- prototypowanie
- Komponenty zakupów
- Kable i przewody konfekcjonowane
- Tworzywa sztuczne i formy
- Szybkie zawrócić
1. Dwustronny materiał FR4 1 uncji miedzi pcb board
2. Zielona maski lutowniczej, złoto Immersion
3. w konkurencyjnej cenie
Specyfikacja ogólna Capability
Istotne Wymagania:
| Rozmiar | Max.Finshed Rozmiar | 20,9 "x24.4" (530mm x 620mm) |
| grubość płyty | Standard | 0,004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
| Min. | Single / dwustronna: 0.008 "± 0.004" (0.2mm ± 0.1mm) | |
| 4-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm) | ||
| 8-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm) | ||
| Łuk i skręcać | <7/1000 | |
| Miedź Waga | Masa zewnętrzna Cu | 0,5 uncji ~ 3,0 uncji |
| Wewnętrzna Cu Wight | 0,5 uncji ~ 3,0 uncji | |
| Materiały laminowane | FR-4, FR-1, FR-2, CEM-1 CEM-3 | |
Wymagania procesowe:
| Maska lutownicza | Kolor | zielony, jasnozielony, biały, czarny, ciemny brąz, żółty, czerwony, niebieski |
| Min. solder maska klirens | 0,003 "(0,07 mm) | |
| Grubość | 0,0005 "-0,0007" (0.012mm, 0.017mm) | |
| sitodruk | Kolor | Biały, czarny, żółty, czerwony, niebieski, zielony |
| Min. Rozmiar | 0,006 "(0,15 mm) | |
| Wykończenie powierzchni | HASL, HASL pb wolny, zanurzenie złota, srebra zanurzenie, zanurzenie cyna, OSP (Entek), S / G poszycia, ENEPIG, G / F poszycia, węgiel | |
Kontrola jakości:
| elektryczny badawczy | Latanie Probe Tester | Y |
| kontrolowana Impedancja | Tolerancja | ± 10% |
| tester impedancja | Tektronix TDS8200 | |
| Routing | Frezy test | ± 0,006 "(0,15 mm) |
| Tolerancja CNC | ± 0,004 "(0,1mm) | |
| V-Cut V Głębokość cięcia | FR-4 (1/3 + -0.1mm), FR-1, FR-2, CEM-1 CEM-3 (1/2 + -0.1mm) | |
| V-cut kąt V-CUT | 15 °, 18 °, 30 ° | |
| V-CUT | Linia, otwór, w kształcie litery V |
Zdolności produkcyjnych w płytki PCB
1). Rodzaj materiału: CEM-3, FR-4, FR-4-TG170 / TG180, Halogen Free, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Obróbka powierzchniowa: HASL, HASL bezołowiowy, HAL, złoto Flash, zanurzenie złota, OSP, Gold Finger Palting, selektywna grube złocenie, zanurzanie srebra, cyny zanurzenie, atrament węgla, maska zdzieralna
3). Kolor maski lutowniczej: Zielony / MATT zielony / niebieski / Yello / White / Black / Red
4). Rozmiar płytki: 650mm * 1000mm
5). Warstwa Wyżywienie: 1L-26L
6). Grubość płytki: 0,2 mm do 6,0 mm
7). Ukończony Grubość miedzi: 0,5 do 6 OZ OZ
8). Min. wiercone Średnica otworu: 3mil (0,075 mm)
9). Min. Szerokość linii / Linia rozstaw 3mil / 3mil
10). Grubość miedzi w otworze:> 20um
11). Grubość płyty Tolerancja: ± 10%
12). Zarys tolerancji: Routing: ± 0.1mm, Tłoczenie: ± 0.1mm
13). Tolerancja otworu: PTH: ± 0.076mm, NPTH: ± 0.05mm
14). Impedancja kontrola tolerancji: ± 10%
15). Warp i Twist: <0,75%
16). Testowana przez: flying-Probe Tester, tester Spotkań, Oględziny
17). Wymagania specjalne: Buried i niewidomych Vias, kontroli impedancji, gruby Cu PCB, selektywność poszycia złota 30 microinch
18). Profilowanie: Tłoczenie, Routing, V-CUT, fazowania
19). Certyfikat: UL, ISO 9001, ISO 14001, ROHS
20). Posiadamy system zarządzania jakością dźwięku, zapewnienia jakości wszystkich produktów
Wysoka precyzja produkcji
Nasza Zasada jest prosta: "Ustawa o serce, Bądź najlepszy".
Nasze strengthis odrębne, "Lata doświadczeń w zakresie PCB i PCBA"
Naszym celem jest osiągalne ", jest najbardziej wiarygodnym dostawcą PCB i PCBA".
Nasza orientacja jest jasne, "Focus na prototypach i niskiej do średniej objętości biznesu"
