Materiał
FR4 panele z włókna szklanego, aluminiowa płyta, podłoża miedź, żelazo podłoża, PTFE, F4B, F4BM, Kangtai Li, CER-10, Rogers, FPC miękka deska i kilka innych wysokiej precyzji talerzu.
Rzemieślnictwo
Światło miedź, nikiel, złoto, spray cyny; Immersion Złoto, przeciwutleniacz, HASL zanurzenie cyny, itp
Double Layer PCB Leadfree HASL z niebieskim maski lutowniczej
- Leadfree HASL Wykończenie powierzchni niezbędnej do zaspokojenia z RoHS
Materiał -FR-4 o grubości desek 0.25mm-6mm
Masa -Copper: 1/3 uncje, 0.5oz, 1OZ, 2OZ, 3 uncje, 4 uncje, 5oz, 6oz
-3-3mils Szerokości min Track & rozstaw -0.2mm min Rozmiar końcowy otwór
-Certificate: UL, ISO 14001, TS16949 i ROHS
Zarządzanie -FIRMA: ISO9001
-Markets: Europa, Ameryka, Azja, itp.
Podanie
produkty elektroniczne, takie jak
urządzenia peryferyjne, lotniczy, telekomunikacja, motoryzacyjny, medicaldevices, camermas, urządzenia optoelektroniczne, VCD, LCD oraz verious inne comsumer produktów elektronicznych.
Szczegóły Produktu:
|
| High Light: | wielu warstw PCB,wysoka precyzja druku |
||
|---|---|---|---|

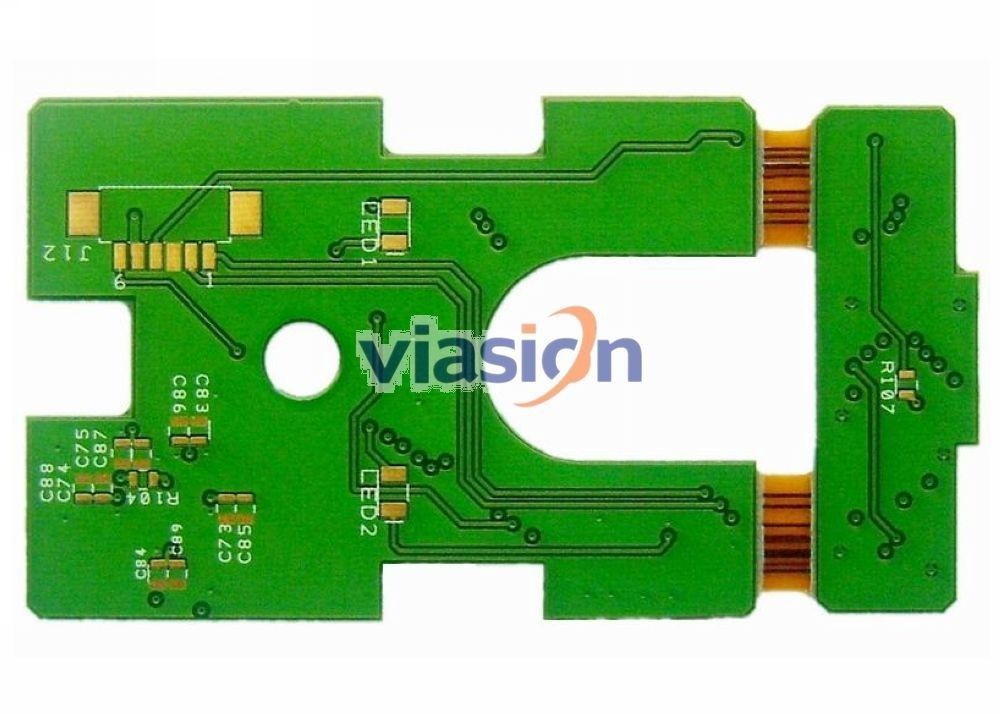

Poliamid sztywne Flex Double Layer PCB Board obiegu, dla przemysłu Robot
Specyfikacja:
Materiał | FR4 + Poliamid |
Ilość warstw | 2 warstwy |
grubość płyty | 1.6mm |
grubość miedzi | 1 uncja |
Minimalny rozmiar wiertła | 0.3mm |
Minimalny odstęp śladu & | 0.2mm |
Wykończenie powierzchni | Immersion złota |
Aplikacje | Robot przemysł |
Technika specjalna | NIE |
Aplikacje:
Komunikacja
Tradycyjny sprzęt telekomunikacyjny, FTTP, VoIP, usługi multimedialne, sieci danych i produkty infrastruktury IT, produkty infrastruktury bezprzewodowej, wzmacniacze mocy, pilarki i sumatory, wysokie tranzystory mocy, etc.
Peryferia komputerowe
Wysokie drukarek końcowe, modem kablowy, routery bezprzewodowe, telefony IP, produktów konsumenckich i biurowych, system bankowy etc.
Konsument
Komputery, telewizory, aparaty fotograficzne, cyfrowe rejestratory wideo (DVR), produkty przenośne, LED, itp
Automobilowy
Systemy bezpieczeństwa pasażerów, systemy sterowania silnikiem, poduszki powietrzne, produkty kontroli trakcji itp
Wysoka End Computing and Storage
Wysoka wydajność i serwer komputerowy, urządzenia do przechowywania systemu i mainframe, pamięci, etc.
Przemysł
Zasilacz główny panel sterowania, monitorowania, produkty CCTV, urządzenia sterowania motoryzacyjny, Robot przemysł, produkty kontroli dostępu itp
Medyczny
Obrazowanie metodą rezonansu magnetycznego (MRI), tomografia komputerowa (CT), jednostki defibrylacji reagowania kryzysowego, monitorowania pacjenta, urządzenia do implantacji, zrobotyzowane systemy chirurgiczne, biometria i urządzenia diagnostyczne itp
Wojskowy
Satelita, radar, samolot, jednostka sterująca, sprzęt łączności Etc.
Pomiarowa
Liczniki energii elektrycznej, tester, tester termiczna, tester światło, tester sieci gazowych i tester naftowej, produktów podczerwieni, sprzęt testowy półprzewodników, DUT i sond Karty, systemy kontrolne opłatków itp
PCB Circuit Board
NIE | POZYCJA | możliwości techniczne |
1 | warstwy | 1-20 warstwy |
2 | Max. rozmiar planszy | 508 x 610 mm |
3 | Min. grubość płyty | 2-warstwowa 0.12mm |
4-warstwowa 0.4mm | ||
6-warstwowy 0.6mm | ||
8-warstwowa 0.90mm | ||
10-warstwowa 1mm | ||
4 | Min. Szerokość linii / Kosmos | 0.127mm (4mil) |
5 | Max. grubość miedzi | 5oz |
6 | Min. S / M Pitch | 0,075 mm (3mil) |
7 | Min. rozmiar dziury | 0,15 (6mil) |
8 | Dia Hole. Tolerancja (PTH) | ± 0,05 mm (2mil) |
9 | Dia Hole. Tolerancja (NPTH) | + 0 / -0.05mm (2mil) |
10 | Odchylenie położenia Hole | ± 0,05 mm (2mil) |
11 | tolerancja outline | ± 0,10 mm (4mil) |
12 | Twist & Bent | <0,7% |
13 | Rezystancja izolacji | 100MΩ Normal |
14 | wytrzymałość elektryczna | > 1.3kv / mm |
15 | S / M ścieranie | > 6H |
16 | stres termiczny | 288 ° C 20sek |
17 | Napięcie testowe | 50-300V |
18 | Min. niewidomych / pochowany poprzez | 0,15 (6mil) |
19 | surface Zakończone | HAL, Enig, OSP, Poszycie AG, powłoka złota, HAL cyna, srebro |
20 | Materiały | FR4, H-TG, Teflon, Rogers, ceramika, aluminium, miedzianej podstawy, CEM-3, CEM-1, Halgenfree |
Przewaga konkurencyjna:
Dobry tydzień |
Nie MOQ & Free Sample |
Szybka dostawa |
Dobra jakość i Certyfikaty międzynarodowe |
Great Customer Service |
Dostawa na czas |
Zróżnicowany Sposób wysyłki |
Szeroki zakres PCB Zaopatrywanie |
