Wielowarstwowe PCB

  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy

Wprowadzenie

Wielowarstwowych płytek drukowanych (PCB) stanowiły kolejny ważny krok w ewolucji technologii wytwarzania. Z platformy bazowej dwustronnie ocynkowana thru przyszedł bardzo wyrafinowany i kompleksową metodologię, która ponownie umożliwi projektantom płytce drukowanej dynamiczny zakres interkonektów i aplikacji.

Obwody wielowarstwowe były niezbędne w rozwoju współczesnej informatyki. Wielowarstwowa konstrukcja PCB podstawowe i wykonanie są podobne do micro chip produkcji na makro wielkości. Zakres kombinacji materiałów jest bardzo szeroki od podstawowego szkła epoksydowej egzotycznych wypełnień ceramicznych. Wielowarstwowe może być budowana na ceramicznej, miedzi i aluminium. Niewidomych i pochowany przelotek są zwykle wytwarzane wraz z nakładką na via technologii.

Proces produkcji

1. Chemical Clean

W celu uzyskania dobrej jakości trawione wzorca, to jest konieczne, aby zapewnić dużą przyczepność warstwy oporowej i powierzchni podłoża, podłoże lub warstwę tlenku powierzchni, oleju, pyłu, odciski palców i innych zanieczyszczeń. Dlatego zanim warstwa oprzeć się najpierw nakłada się na powierzchnię płyty i powierzchnia folia miedziana czyszczenia chropowatą warstwę osiągnie określony poziom.
Płyta wewnętrzna: rozpoczął cztery panele, wewnętrzna (drugi i trzeci warstw) to trzeba zrobić w pierwszej kolejności. Wewnętrzna warstwa jest wykonana z włókien szklanych i żywicy epoksydowej kompozytowych górne i dolne powierzchnie blachy miedzianej.

2. Cut Sheet Dry Film Laminowanie

Powlekania fotorezystywnego: musimy mieć kształt płytki wewnętrznej, najpierw umieszcza się suchy film (oprzeć, Fotorezyst) na wewnętrznym arkuszu warstwy. Powłoce poliestrowej jest cienka folia, film fotorezystu i folię ochronną z polietylenu składa się z trzech części. Kiedy folia powłoce wychodząc z polietylenu folii ochronnej jest odrywana, a następnie w warunkach wysokiej temperatury i ciśnienia w suchej powłoki jest osadzona na miedzi.


3. Obraz Expose i Obraz Develop

Ekspozycji: napromieniowania UV fotoinicjatorów absorbuje światło rozkłada się na rodniki, inicjatora fotopolimeryzacji rodnikowej, a następnie polimeryzację monomerów do generowania reakcji sieciowania, tworząc nierozpuszczalny w rozcieńczonym roztworem alkalicznym po reakcji w strukturze polimeru. Polimeryzację prowadzi się przez pewien czas, w celu zapewnienia stabilności procesu, a nie bezpośrednio po rozdarcie folii poliestrowej ekspozycja powinna dłużej niż 15 minut, aby reakcja polimeryzacji kontynuować, przed utworzeniem filmu poliestrowego rozdarty.
Twórca: reakcja rozwiązanie aktywne grupy naświetlone części światłoczułego filmu z rozcieńczonym alkaliów rozpuszczalnych substancji rozpuszczonej produkcji w dół, pozostawiając już utwardzona sieciowania światłoczuły fragment wzorca

4. Miedź Etch

Elastycznych płytek drukowanych lub drukowane proces wytwarzania deski, reakcji chemicznej z folii miedzianej część nie może być usunięta, w celu utworzenia pożądanego wzoru w obwodzie miedzi pod fotomaski nie wytrawia zatrzymanego wpływ.

5. Gazy Resist & Post Etch dziurkacza i AOI Inspekcja & Oxide

Celem filmu jest wytrawić płytkę zatrzymany po usunięciu warstwy oporowej tak, że po miedzi narażone. "Żużel Film" filtra i recykling odpadów powinny być odpowiednio utylizowane. Jeśli pójdziesz po filmie można prać całkowicie czyste, można brać pod uwagę nie trawieniu. Wreszcie, zarząd jest całkowicie sucha po umyciu, unikać wilgoci resztkowej.

6. Layup z prepregu

Przed wejściem urządzenia ciśnieniowego, trzeba użyć wszystkich materiałów wielowarstwowych gotowy do pakowania (Lay-up) Oprócz wewnętrznej klamki zadanie zostało utlenioną, ale nadal potrzebujemy folię ochronną folię (prepreg) -. Żywica epoksydowa impregnowanych włókien szklanych. Rola blach jest pewien porządek do płyty pokrytej folią ochronną, ponieważ ułożone i umieszczone pomiędzy płytą podłogi.

7. Layup folią & Vacuum miedzi Laminowanie Prasy

Folia - przedstawienie wewnętrzny arkusz, a następnie pokryty warstwą folii miedzianej, z obu stron, a następnie do ciśnienia wielowarstwowej (w ustalonym okresie czasu niezbędnym do pomiaru temperatury i wytłaczania ciśnienie) ochłodzono do temperatury pokojowej, po ukończeniu pozostałe to blacha wielowarstwowa wspólnie.

8. Wiertarka CNC

W warunkach wewnętrznej precyzją Wiercenie CNC w zależności od trybu pracy. Wiercenia dużej dokładności, w celu zapewnienia, że otwór jest w prawidłowym położeniu.

9. Electroless Miedź

W celu otwór przelotowy między warstwami może być włączony (w wiązki włókna szklanego i żywicy z nieprzewodzących części ścianki metalizacji otwór), otwory muszą być wypełnione miedzi. Pierwszym etapem jest cienka warstwa miedziowanie w otwór, ten proces jest w całości reakcji chemicznej. Końcowa grubość miedzi platerowane 50 cali milionowej.

10. Cut Sheet & Dry Film Laminowanie

Powłoka Fotorezyst: Mamy jeden w powłoce zewnętrznej fotomaski.

11. Mag Expose i Obraz Develop

Ekspozycja zewnętrzna i rozwój

12. Miedź Wzór Electro Plating

Stało się to wtórne miedzi, głównym celem jest, aby zagęścić linię miedzi i otworów przelotowych grubości.

13. Tin Wzór Electro Plating

Jej głównym celem jest trawienia oprzeć, ochrona obejmuje przewody miedziane nie zostanie zaatakowany (ochrona wewnętrznej wszystkich liniach miedzianych i przelotek) w korozją alkaliczną miedzi.

14. Gazy Resist

Znamy już cel, wystarczy użyć metody chemicznej, powierzchnia miedzi jest narażona.

15. Miedź Etch

Wiemy, że w celu ochrony Blaszany folię częściowo trawione poniżej.

16. LPI boku powłoki 1 & Dry & Tack LPI boku Powłoka 2 Tack & Dry & Obraz Expose i Obraz Develop & Cure Thermal Solder maska

Maski lutowniczej jest narażona na klocków używanych, często mówi się, że zielone, olej jest rzeczywiście kopanie dziur w zielony, zielony olej nie musi pokrywać klocki i inne odkryte obszary. Prawidłowe czyszczenie może uzyskać odpowiednie właściwości powierzchni.

Wykończenie 17. Nawierzchnia

Powłoka HASL lutowniczej HAL (powszechnie znany jako Hal) procesu zanurzono najpierw na strumień PCB, a następnie zanurzenie w roztopionym lutowiu, a to z dwóch noży powietrznych sprężonym powietrzem z nożem w powietrzu ciepła, aby wypuszczać nadmiar lutu na obwodzie drukowanym wyżywienie, a jednocześnie wyeliminować nadmiar lutu metalowy otwór, w wyniku jasnej, gładkiej, jednolitej powłoki lutowniczej.
Goldfinger, specjalnie zaprojektowane złącze krawędziowe, podłącz złącze jak płyta łącznikowych eksportu zagranicznych, i dlatego muszą oszukiwać ten proces. Wybrał złota ze względu na swoją doskonałą odporność na utlenianie i przewodności. Jednakże, ponieważ koszt złota odnosi się tylko do oszukiwania tak wysokie, lokalne złocone lub chemicznie.

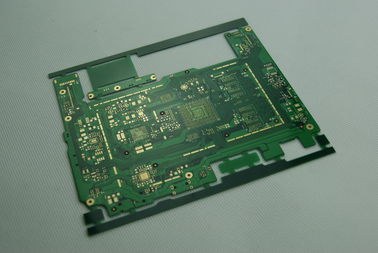

ROHS OSP 4 OZ 2.5um ołowiu HASL Immersion Złota Płyta wielowarstwowa PCB

ROHS OSP 4 OZ 2.5um Lead free HASL Immersion Gold multilayer PCB board
ROHS OSP 4 OZ 2.5um Lead free HASL Immersion Gold multilayer PCB board ROHS OSP 4 OZ 2.5um Lead free HASL Immersion Gold multilayer PCB board

Duży Obraz :  ROHS OSP 4 OZ 2.5um ołowiu HASL Immersion Złota Płyta wielowarstwowa PCB

Szczegóły Produktu:

Miejsce pochodzenia: Shenzhen
Nazwa handlowa: Zhangdao
Orzecznictwo: SGS,ROHS,UL
Szczegółowy opis produktu
High Light:

Proces produkcyjny Płyta PCB

,

PCB płyty prototypowe

,

wielowarstwowe płytki drukowane

ROHS OSP 4 OZ 2.5um ołowiu HASL Immersion Złota Płyta wielowarstwowa PCB
Płyta 1.multilayer PCB
materiał 2.KB
Grubość 3.finish 1.6mm
4.surface wykończenie zanurzenie złota
5.All osiągnąć UL i ROSH

  • Materiał FR4 KB 8L wielowarstwowych pcb złota płyta z zanurzenia i grubości 1.6mm



1, nasz asortyment
Oferujemy szeroką gamę płytek drukowanych, takich jak jednostronne, dwustronny, wielowarstwową, wysokiej częstotliwości, MCPCB, metal-backed PCB i tak dalej.
2, jakość produktu
Nasze fabryki ISO9001, certyfikaty UL, a nasze produkty spełniają normy RoHS.

  • ROHS: A001C100827049001-2
  • SGS: CANEC1000312001
  • UL: E320045


3, Jak możemy Ci pomóc?
Co oferujemy jest lepsze rozwiązania, które pomogą Ci poprawić jakość przy zachowaniu niskich kosztów produkcji i będzie swoją długoletniego partnera.

4, Czy mogę zadać trzy pytania?
(1) Czy masz plany importu drukowane płytki drukowanej w tym roku?
(2) Jeśli tak, to masz zamiar znaleźć się dostawcą w Chinach?
(3) Jak mogę być kwalifikowanym dostawcą dla Ciebie?

Jeśli nasze PCB może spełnić swoje wymagania, zapraszamy do otrzymania zapytania lub zamówienia próbną do testowania naszą cenę i jakość. Będziemy zacytować Państwu najlepsze ceny w celach informacyjnych, jak tylko otrzymamy konkretne zapytanie.

Poniżej zamieszczona jest nasza zdolność specyfikacje:

Pozycja

Możliwość Produkcja

Materiał

FR-4 / Hi Tg FR-4 / bezołowiowe materiały (RoHS) / CEM-3, aluminium, oparty Metal

Warstwa No.

1-16

Ukończony Grubość płyty

0,2 mm 3.8mm (8 mil-150 mil)

Grubość płyty Tolerancja

± 10%

grubość Cooper

0,5 OZ-6oz (18 um-210 um)

Miedziowanie Hole

18-40 um

Kontrola impedancja

± 10%

Warp & Twist

0,70%

zdzieralna

0,012 "(0,3mm) -0,02 (0.5mm)

Obrazy

Min nazwiska Szerokość (a)

0,075 mm (3mil)

Minimalna szerokość przestrzeni (b)

0.1mm (4 mil)

Min okrągłego pierścienia

0.1mm (4 mil)

SMD Pitch (a)

0,2 mm (8 mil)

BGA Pitch (b)

0,2 mm (8 mil)

0.05mm

Maska lutownicza

Min Solder Mask Dam (a)

0.0635 mm (2.5mil)



Soldermask Clearance (b)

0.1mm (4 mil)

Rozstaw min SMT Pad (c)

0.1mm (4 mil)

Maska lutownicza Grubość

0,0007 "(0.018mm)

Dziury

Wielkość Min Hole (CNC)

0,2 mm (8 mil)

Min Rozmiar dziurkaczu

0,9 mm (35 mil)

Rozmiar otworu Tol (+/-)

PTH: ± 0,075 mm; NPTH: ± 0.05mm

Dziura Stanowisko Tol

± 0,075 mm

Platerowanie

HASL

2.5um

Bezołowiowe HASL

2.5um

Immersion Złoto

Nikiel 3-7um Au: 1-5u ''

OSP

0.2-0.5um

Zarys

Zarys panel Tol (+/-)

CNC: ± 0,125 mm, Tłoczenie: ± 0,15 mm

fazowanie

30 ° 45 °

Złoty Kąt Finger

15 ° 30 ° 45 ° 60 °

Certyfikat

ROHS, ISO9001: 2008, SGS, certyfikat UL.
