Wprowadzenie
Wielowarstwowych płytek drukowanych (PCB) stanowiły kolejny ważny krok w ewolucji technologii wytwarzania. Z platformy bazowej dwustronnie ocynkowana thru przyszedł bardzo wyrafinowany i kompleksową metodologię, która ponownie umożliwi projektantom płytce drukowanej dynamiczny zakres interkonektów i aplikacji.
Obwody wielowarstwowe były niezbędne w rozwoju współczesnej informatyki. Wielowarstwowa konstrukcja PCB podstawowe i wykonanie są podobne do micro chip produkcji na makro wielkości. Zakres kombinacji materiałów jest bardzo szeroki od podstawowego szkła epoksydowej egzotycznych wypełnień ceramicznych. Wielowarstwowe może być budowana na ceramicznej, miedzi i aluminium. Niewidomych i pochowany przelotek są zwykle wytwarzane wraz z nakładką na via technologii.
Proces produkcji
1. Chemical Clean
W celu uzyskania dobrej jakości trawione wzorca, to jest konieczne, aby zapewnić dużą przyczepność warstwy oporowej i powierzchni podłoża, podłoże lub warstwę tlenku powierzchni, oleju, pyłu, odciski palców i innych zanieczyszczeń. Dlatego zanim warstwa oprzeć się najpierw nakłada się na powierzchnię płyty i powierzchnia folia miedziana czyszczenia chropowatą warstwę osiągnie określony poziom.
Płyta wewnętrzna: rozpoczął cztery panele, wewnętrzna (drugi i trzeci warstw) to trzeba zrobić w pierwszej kolejności. Wewnętrzna warstwa jest wykonana z włókien szklanych i żywicy epoksydowej kompozytowych górne i dolne powierzchnie blachy miedzianej.
2. Cut Sheet Dry Film Laminowanie
Powlekania fotorezystywnego: musimy mieć kształt płytki wewnętrznej, najpierw umieszcza się suchy film (oprzeć, Fotorezyst) na wewnętrznym arkuszu warstwy. Powłoce poliestrowej jest cienka folia, film fotorezystu i folię ochronną z polietylenu składa się z trzech części. Kiedy folia powłoce wychodząc z polietylenu folii ochronnej jest odrywana, a następnie w warunkach wysokiej temperatury i ciśnienia w suchej powłoki jest osadzona na miedzi.
3. Obraz Expose i Obraz Develop
Ekspozycji: napromieniowania UV fotoinicjatorów absorbuje światło rozkłada się na rodniki, inicjatora fotopolimeryzacji rodnikowej, a następnie polimeryzację monomerów do generowania reakcji sieciowania, tworząc nierozpuszczalny w rozcieńczonym roztworem alkalicznym po reakcji w strukturze polimeru. Polimeryzację prowadzi się przez pewien czas, w celu zapewnienia stabilności procesu, a nie bezpośrednio po rozdarcie folii poliestrowej ekspozycja powinna dłużej niż 15 minut, aby reakcja polimeryzacji kontynuować, przed utworzeniem filmu poliestrowego rozdarty.
Twórca: reakcja rozwiązanie aktywne grupy naświetlone części światłoczułego filmu z rozcieńczonym alkaliów rozpuszczalnych substancji rozpuszczonej produkcji w dół, pozostawiając już utwardzona sieciowania światłoczuły fragment wzorca
4. Miedź Etch
Elastycznych płytek drukowanych lub drukowane proces wytwarzania deski, reakcji chemicznej z folii miedzianej część nie może być usunięta, w celu utworzenia pożądanego wzoru w obwodzie miedzi pod fotomaski nie wytrawia zatrzymanego wpływ.
5. Gazy Resist & Post Etch dziurkacza i AOI Inspekcja & Oxide
Celem filmu jest wytrawić płytkę zatrzymany po usunięciu warstwy oporowej tak, że po miedzi narażone. "Żużel Film" filtra i recykling odpadów powinny być odpowiednio utylizowane. Jeśli pójdziesz po filmie można prać całkowicie czyste, można brać pod uwagę nie trawieniu. Wreszcie, zarząd jest całkowicie sucha po umyciu, unikać wilgoci resztkowej.
6. Layup z prepregu
Przed wejściem urządzenia ciśnieniowego, trzeba użyć wszystkich materiałów wielowarstwowych gotowy do pakowania (Lay-up) Oprócz wewnętrznej klamki zadanie zostało utlenioną, ale nadal potrzebujemy folię ochronną folię (prepreg) -. Żywica epoksydowa impregnowanych włókien szklanych. Rola blach jest pewien porządek do płyty pokrytej folią ochronną, ponieważ ułożone i umieszczone pomiędzy płytą podłogi.
7. Layup folią & Vacuum miedzi Laminowanie Prasy
Folia - przedstawienie wewnętrzny arkusz, a następnie pokryty warstwą folii miedzianej, z obu stron, a następnie do ciśnienia wielowarstwowej (w ustalonym okresie czasu niezbędnym do pomiaru temperatury i wytłaczania ciśnienie) ochłodzono do temperatury pokojowej, po ukończeniu pozostałe to blacha wielowarstwowa wspólnie.
8. Wiertarka CNC
W warunkach wewnętrznej precyzją Wiercenie CNC w zależności od trybu pracy. Wiercenia dużej dokładności, w celu zapewnienia, że otwór jest w prawidłowym położeniu.
9. Electroless Miedź
W celu otwór przelotowy między warstwami może być włączony (w wiązki włókna szklanego i żywicy z nieprzewodzących części ścianki metalizacji otwór), otwory muszą być wypełnione miedzi. Pierwszym etapem jest cienka warstwa miedziowanie w otwór, ten proces jest w całości reakcji chemicznej. Końcowa grubość miedzi platerowane 50 cali milionowej.
10. Cut Sheet & Dry Film Laminowanie
Powłoka Fotorezyst: Mamy jeden w powłoce zewnętrznej fotomaski.
11. Mag Expose i Obraz Develop
Ekspozycja zewnętrzna i rozwój
12. Miedź Wzór Electro Plating
Stało się to wtórne miedzi, głównym celem jest, aby zagęścić linię miedzi i otworów przelotowych grubości.
13. Tin Wzór Electro Plating
Jej głównym celem jest trawienia oprzeć, ochrona obejmuje przewody miedziane nie zostanie zaatakowany (ochrona wewnętrznej wszystkich liniach miedzianych i przelotek) w korozją alkaliczną miedzi.
14. Gazy Resist
Znamy już cel, wystarczy użyć metody chemicznej, powierzchnia miedzi jest narażona.
15. Miedź Etch
Wiemy, że w celu ochrony Blaszany folię częściowo trawione poniżej.
16. LPI boku powłoki 1 & Dry & Tack LPI boku Powłoka 2 Tack & Dry & Obraz Expose i Obraz Develop & Cure Thermal Solder maska
Maski lutowniczej jest narażona na klocków używanych, często mówi się, że zielone, olej jest rzeczywiście kopanie dziur w zielony, zielony olej nie musi pokrywać klocki i inne odkryte obszary. Prawidłowe czyszczenie może uzyskać odpowiednie właściwości powierzchni.
Wykończenie 17. Nawierzchnia
Powłoka HASL lutowniczej HAL (powszechnie znany jako Hal) procesu zanurzono najpierw na strumień PCB, a następnie zanurzenie w roztopionym lutowiu, a to z dwóch noży powietrznych sprężonym powietrzem z nożem w powietrzu ciepła, aby wypuszczać nadmiar lutu na obwodzie drukowanym wyżywienie, a jednocześnie wyeliminować nadmiar lutu metalowy otwór, w wyniku jasnej, gładkiej, jednolitej powłoki lutowniczej.
Goldfinger, specjalnie zaprojektowane złącze krawędziowe, podłącz złącze jak płyta łącznikowych eksportu zagranicznych, i dlatego muszą oszukiwać ten proces. Wybrał złota ze względu na swoją doskonałą odporność na utlenianie i przewodności. Jednakże, ponieważ koszt złota odnosi się tylko do oszukiwania tak wysokie, lokalne złocone lub chemicznie.
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | jednostronnie pcb,dwustronne PCB |
---|

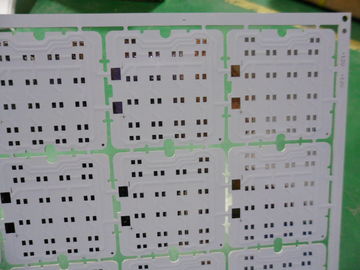

ISO / UL miedziowane Laminat FR4 PCB 1 Layer / 2 Warstwy / wielowarstwowy
Profesjonalna produkcja PCB
Źródła światła LED: 2835/3014/3528/5050/5630/5730 / 1W High Power
CCT: 2800-3000K, 4500-5000K, 6000-6500K
CRI:> 75Ra,> 80Ra
Świetlny Strumień świetlny: to jest uzależnione od dostosować
LED tube LED, żarówki LED, LED pułapu, downlight LED, panel LED i itp
Wszystkie parametry mogą być dostosowane!
Możliwość fabryczne
Pozycja | zdolności produkcyjnych |
Obróbka powierzchniowa | OSP |
PCB warstwy tekstowej | Jednostronny, Druk dwustronny |
Max. Zespół roboczy Rozmiar | 1500mm * 600mm |
Min. Zespół roboczy Rozmiar | 4mm * 4mm |
AL Grubość podłoża | 0.4mm-0.5mm |
Min. szerokość przewodu | 0,15 |
Min. rozstaw Conductor | 0,15 |
Min. Wielkość szybowe | 0.2mm |
Płyta Grubość Tolerancja | ± 0.1mm |
Gotowa płyta Tolerancja | ± 0.1mm |
Wyrównanie V-CUT | ± 0.1mm |
Hole Dia Tolerance | ± 0,05 mm |
Dziura Stanowisko Tolerancja | ± 0.076mm |
Zakończone Grubość miedzi | 35um-105um (1 uncja-6oz) |
Akwaforta Pod Cut | > / = 2,0 |
PTH i panel poszycia Jednolitość | > 90% |
Eing / Flash Złoto Grubość | 1-5u '' |
Maska lutownicza Grubość | 15um, 35um |
Min. Maska lutownicza Most | 0.076mm (3mil) |
Sitodruk | White / Black (w zależności od potrzeb) |
Przewodność cieplna | 1,0 ~ 20W / MK |
Napięcie wytrzymywane | 2000V AC, DC 1500 ~ 4000 |
Shenzhen JianHongda PCB Technology Limited została założona w czerwcu 2009 roku, jako profesjonalny dostawca montażu PCB, mamy znakomite zespoły, które koncentrują się na rozwoju i projektowania produktu, sterowania i kontroli jakości oraz zarządzania firmą. W celu dostarczania najlepszych produktów i usług, zbudowaliśmy Modren system zarządzania jakością.
Schemat podwójnej twarzy wielowarstwowej płyty
Profesjonalny montaż PCB:
Profesjonalny montaż powierzchniowy i Technologii Otwór przelotowy lutowania.
Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT.
Technologia (Circuit test funkcjonalny) ICT (w układzie Test), FCT.
Montaż PCB Z UL, CE, FCC, RoHS zatwierdzenia.
reflow lutowania Azot gazowy technologii SMT.
Wysoki standard i lutowane SMT Line Assembly.
Wysoka gęstość pojemności połączone pokładzie technologii placement.
Zamontować PCB dla ciebie, plz kliknij tutaj
Nasza jakość Warunek:
Obecnie wdrożenie międzynarodowego systemu jakości obejmuje: UL (E465880), TS16949, ISO14001, ISO9001
target Jakość:
na czas dostawy: ≥98%;
Płyta podwójna warstwa akceptowalność: ≥97%
Płyta cztery warstwy akceptowalność: ≥95%
Płyta sześciu warstw akceptowalność: ≥92%
Płyta ośmiu warstw akceptowalność: ≥88%
Płyta dziesięć warstwy akceptowalność: ≥85%
Zadowolenie klientów: ≥98%
stopa reklamacji / szybkość odrzuconych: ≤ 1%
Nasza polityka środowiskowa:
Jesteśmy zobowiązani do:
Zgodne z przepisami o ochronie środowiska
Zapobieganie wypadkom środowiskowych
Zapobieganie zanieczyszczeniom i zmniejszenie marnotrawstwa
Minimalizacja zużycia zasobów
Wykształcenie nasz pracownik w świadomości ochrony środowiska
Skonfiguruj system zarządzania środowiskowego i wzmocnić politykę środowiskową
zgodność z dyrektywą RoHS ani ołowiu
Czas oczekiwania
Próbki: 5-7 dni
Masowa produkcja: 7-15 dni (w zależności od ilości)
Zasady płatności
T / T, Western Union
Pakowanie i wysyłka
pakowania próżniowego w kartonie
JHD PCB w profesjonalnych targów oświetlenia
Dlaczego my?
Jakość
Nasz UL (E465880) / normy ROHS ubezpieczyć zespoły jakości od początku do końca. Czy jest to proste niestandardowych produktów lub kompleks produkcyjny prowadzony pod klucz, JHD PCB będzie przestrzegać najwyższych standardów jakości.
Zdolny
JHD PCB oferuje najnowocześniejsze możliwości montażowych i kwalifikacji zapewnienie, że jakość jest wbudowany w każdy produkt możemy produkować.
Doświadczenie
Gdy chodzi o budowie chcesz partnera, na którym można polegać. Nasza kadra kierownicza ma ponad 8 lat na połączeniu wiedzy branżowej. Nasz zespół inżynierów posiada ponad 5-letnie doświadczenie.
Ochrona swoje interesy
Ochrona własności intelektualnej stanowi jedno zadanie! Nasz zespół wykwalifikowanych specjalistów są wszystkie działają pod ścisłą umowy o poufności i traktują swoją ważną dokumentację tak samo, jak ich własne.
Elastyczność
JHD PCB szczyci się od naszej zdolności do niestandardowych programów dostosowanych wokół potrzeb naszych klientów. JHD PCB wymaga czasu, aby wysłuchać swoich unikatowych potrzeb biznesowych, a następnie ustawić się ich prześcignąć.
FAQ
Pytanie: Jakie pliki można używać w produkcji PCB?
A: Gerber lub Eagle, BOM aukcja, PNP i elementy zabudowy
P: Czy to możliwe, można zaoferować próbkę?
A: Tak, możemy zwyczaj Państwo spróbować przetestować przed rozpoczęciem produkcji masowej
P: Kiedy otrzymam cytat po wysłana Gerber, BOM i procedura badań?
A: W ciągu 6 godzin notowania PCB oraz około 24 godzin w przypadku notowania PCB.
Q: Jak mogę poznać proces produkcji mojego PCB?
A: 5-7days do produkcji płytek drukowanych i komponentów nabywania i 7 dni do montażu PCB i testowanie
Q: Jak mogę upewnić się, że jakość mojego PCB?
A: Zapewniamy, że każda część produktów PCB działa dobrze przed wysyłką. Będziemy testować wszystkie z nich w zależności od procedury testowej. Także jeśli istnieją elementy wadą podczas żeglugi, również może być wolne, aby naprawić dla Ciebie.
