Wprowadzenie:
Skupić się na najbardziej podstawowych PCB, elementy koncentrują się na jednej stronie, po drugiej stronie drutu jest przewody concentrated.Because pojawiają się tylko po jednej stronie, więc tego rodzaju PCB nazywa jednostronna PCB.
Pojedynczy schemat elektryczny panel daje pierwszeństwo z drukowania sieciowego, czyli na powierzchni miedzi drukowane na środka oporu, aby zapobiec zgrzewania oporowego po wytrawieniu drukowane na znaku i wykrawania przetwarzanie aż do zakończenia otworu części prowadnicy i wygląd. Ponadto, z niewielką ilością różnych produktów używania światłoczuły środek odporność tworzący wzór metody fotograficznej.
Temperatura pracy w zakresie od 130 ° C do 230 ° C Jednostronne Płyty dostępne są z powierzchnią prace wykończeniowe takie jak Organic protectant powierzchni (OSP), Immersion srebra, cyny i złota poszycia wzdłuż zarówno ołowiowej lub prowadzić wolne gorące powietrze Solder poziomie (Hasl).
Materiał:
Jednostronna materiał bazowy PCB w papier fenolowych papieru miedzi płyty laminowanej, żywica epoksydowa miedzi laminowana płyta jest priorytet nadany.
Struktura:
Po pierwsze, folia miedziana być wyryte itp proces otrzymywania obwód wymagane, film ochronny, który się wierci, aby odsłonić odpowiednią podkładkę. Po oczyszczeniu, a następnie toczenia metodę łączenia dwóch. Następnie część pad narażone rygorystycznego lub ochrony cyny.
Proces produkcji:
Pojedyncze miedzi platerowane plate - wykrawanie - fotochemicznego Metoda / screen przeniesienie drukowania obrazu - usunięcie korozji został wydrukowany - czyszczenie, suche - dołkowe obróbka skrawaniem - kształt - pralnia chemiczna - odporność na drukowanie powłokę Welding - lekarstwa - Drukowanie znaku symbol - leczyć - suchy suszenie na sucho - wstępnie powlekane strumień - produkt gotowy
Podanie
Jednostronna PCB najczęściej zastosowanie w radio, urządzenia grzewcze, chłodni, pralki i inne urządzenia elektryczne produktu, jak również drukarki, automatów, oświetlenia LED, komponentów elektronicznych, takich jak komercyjnym obiegu maszynowego
Szczegóły Produktu:
Zapłata:
|
| High Light: | SMD LED PCB pokładzie,LED PCB,doprowadziły PCB |
||
|---|---|---|---|

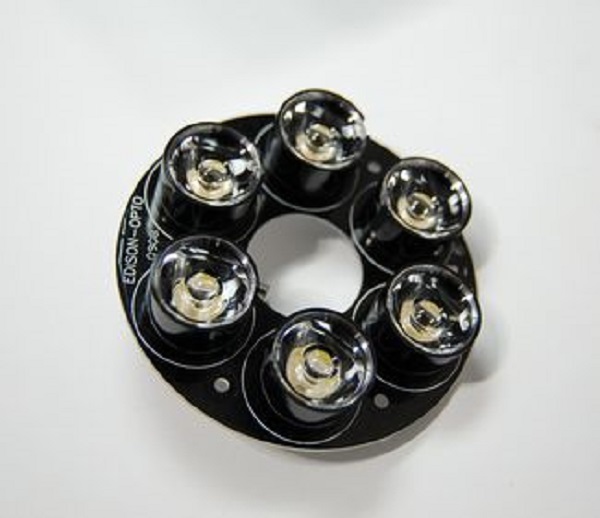

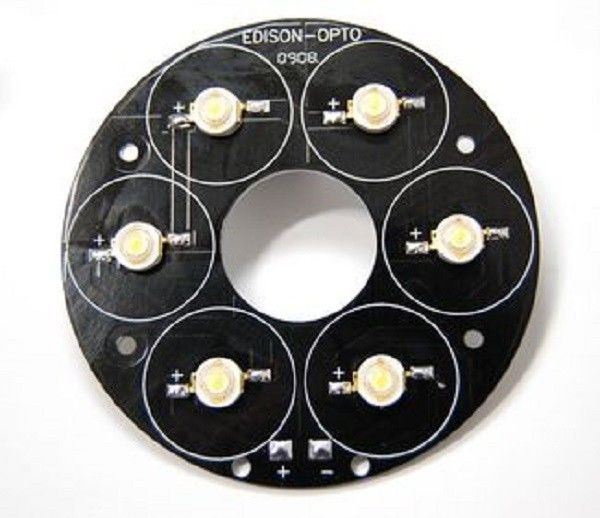

Jednostronne PCB, doprowadziły obwodami SMD LED pcb pokładzie
Jako dostawca PCB, mamy różne możliwości dla każdego typu PCB Fabrication wyzwanie, które można rzucić na nas.
Jako firma PCB, mamy ponad 13 lat doświadczenia w dostarczaniu prostych i pełnych prototypowych płytek drukowanych przez tysiące firm na całym świecie. Możemy wykonać maksymalnie pięć tysięcy materiałów drukowanych Pełny podzespołów bez minimów Nre lub umów.
Zapewnia to firmie z większej elastyczności i możliwości dla PCB specyfikacji produkcyjnych.
Detale:
1) Szybka PCB 12 godzin, 24 godzin i 48 godzin są dostępne.
2) Nie MOQ dla PCB i PCBA i FPC
3) Płyty są zgodne z RoHS UL (E465880)
4) inżynierowie z ponad 10 lat doświadczenia w pracy może zaoferować profesjonalne sugestie
5) Zdolność produkcyjna Fabryki 30.000 mkw / miesiąc
6) norma Kontrola jakości: IPC-6012 Klasa II
7) Materiał bazowy: FR4, Hi-tg FR4, aluminium, o wysokiej częstotliwości (Rogers, Taconic, F4B, Arlon itp), PI, PET
Nasze atuty to:
Najlepszym źródłem do PCB & PCBA
1) Każda płyta jest IPC klasy II lub wyższym standardzie
2) Wszystkie płyty są UL zatwierdzone i wykonane w ISO-9001 certyfikowanych obiektów
3) 100% testowane (flying sonda lub E-test)
4) zasady projektowania PCB Sprawdź, bez dodatkowych kosztów
5) Badanie kontrolne Impedancja
6) Darmowy panelizing
7) Cena specjalna / pakiet usług dla partnerów
8) profesjonalne wsparcie inżynieryjne. Współpracujemy ściśle z klientami w celu zapewnienia płyty są zgodne ze standardami.
9) Na czas dostawy
10) Brak minimum / maksimum zamów
11) wysyłka na cały świat
Dlaczego właśnie my:
> Niskie koszty druku, można zaoszczędzić na produkcji prototypu.
> Szybko prototypowe PCB, PCB płyty przyjazd drzwi tylko 8-10 dni.
> Prototype PCB, nie ma minimum ilość wymagana, 1szt jest OK!
> Opłata Oprzyrządowanie tylko raz, sprzyja powtórzyć Produkcja zamów PCB.
> Quick Turn PCB, uzyskać szczegółowy i dokładny cytat może tylko 1 godziny.
> Trzymaj wszystkie koszty do min i max korzyści naszych klientów!
Poniżej znajduje się lista Apollopcb możliwości produkcyjnych PCB.
Akceptujemy pliki PCB w formacie Gerber 274X. Wszystkie pliki do druku należy przesłać w formacie zip i wysyłania pliku readme jest zalecane.
Liczba warstw
0-28 Warstwy
Materiały
FR4 (Tg - 135C, 145C, 170C)
Rogers Ultralam 2000
Rogers RO4350
Rogers RO4003
Poliamid
Teflon
Czarny FR4
Arlon AR350
Getek miedziowane Podłoża termiczne
Hybrydowy (Rogers i FR4) BT epoksydowe
Nelco 4013
usztywnienia
Thermo Set i PSA Based aluminium
FR4
Stal nierdzewna
polimid
Finał Grubość
2 Layer - Min 0,005 "Max 0,250" 14 Warstwa - Min 0,054 "Max 0,250"
4 warstwy - Min 0,015 "Max 0,250" 16 Warstwa - Min 0,062 "Max 0,250"
6 warstw - Min 0,025 "Max 0,250" 18 Warstwa - Min 0,093 "Max 0,250"
8 warstw - Min 0,031 "Max 0,250" 20 Warstwa - Min 0,125 "Max 0,250"
10 Warstwa - Min 0,040 "Max 0,250" 22 Warstwa - Min 0,125 "Max 0,250"
12 Warstwa - Min 0,047 "Max 0,250" 24 Warstwa - Min 0,125 "Max 0,250"
Grubość rdzenia
Min 0,0025 "
Maksymalny rozmiar Board
2 warstwa 18 "x 28" Multilayer 16 "x 26"
wykończenie Plating
HASL - przewlekane lutowane Cyna / nikiel
HASL - Ołów lutowane bezpłatny
Electroless Miękkie Złota
Drut spajać Miękkie Złota
Nikiel Flash Złoto
Electroless Nikiel
Immersion Złoto
OSP
Elektrolityczne Nikiel / Dysk Złoto i selektywna Złoto
zanurzenie Srebrny
Immersion Tin
Tusz Carbon
Enig
Ukończony Miedź - zewnętrzne warstwy
1 uncja Cu - Min 0,004 "Ślad / Przestrzeń 4 uncji Cu - Min 0,010" Ślad / Kosmos
2 uncje Cu - Min 0,005 "Ślad Przestrzeń 5 uncji Cu - Min 0,012" Ślad / Kosmos
3 uncje Cu - Min 0,008 "Ślad / Kosmos
Ukończony Miedź - Warstwy wewnętrzne
0,5 uncji Cu - Min 0,004 "Ślad / Kosmos 3 uncje Cu - Min 0,010" Ślad / Kosmos
1 uncja Cu - Min 0,005 "Ślad / Przestrzeń 4 uncji Cu - Min 0,012" Ślad / Kosmos
2 uncje Cu - Min 0,006 "Ślad / Kosmos
Warstwa wewnętrzna Odstępy
Min 0,008 "
Minimalna Zakończone Hole Size
Ostatecznej grubości <= 062. "- 0,006" Hole końcowej grubości 0,150 "- 0,014" Hole
Końcowej grubości 0,093 "- 0,010" Hole końcowej grubości 0,200 "- 0,018" Hole
Końcowej grubości 0,125 "- 0,012" Hole końcowej grubości 0,250 "- 0,020" Hole
Złote Fingers
1 do 4 krawędzie
soldermask Rodzaj
Za IPC-SM-840
LPI Lutownicze
zdzieralna Lutownicze
soldermask Kolory
Zielony / Zielony Biały Matowy
Czarny / czarny matowy niebo
Niebieski Góra i dół Mix
Red jednej lub obu stronach Mix
Rodzaj sitodruk
Cure Thermal Epoxy Ink Ink LPI
sitodruk Kolory
Biało-czarny
Żółta Góra i dół Mix
Red jednej lub obu stronach Mix
niebieski
Funkcje CNC
Punktacja krawędzi do krawędzi Plated pogłębieniem walcowym
Przejdź Punktacja - .250 "Rozstaw Frezowanie
30 lub 60 stopni Kąt wynik niewidomych i Buried Vias
Od 30 do 100 stopni Pogłębiacze Controlled Z Oś trasy
Od 15 do 45 stopni Goldfinger Bevel castellated Beczki
Przesunięcie lub pogłębieniem wpuszczana fazowania
Plated Pogłębiacze
Inne usługi
Złocone gniazda określono dielektryczna
Tented Vias Kontrolowana Impedancja
Soldermask podłączony Vias Via Caps (Lutownicze)
Przewodzące Filled Vias
Jakość i testowanie
Sprawdzić IPC klasy III Continuity Resistance - od 10 do 20 omów
Badanie Lista Netto na IPC-356D Isolation Resistance - od 2 do 30 Megaohms
Napięcie testowe - od 100 do 250 V. Minimalna SMT Pitch 0,5 mm
tolerancja
PTH Hole Size - +/- 0,002 "od przodu do tyłu - +/- .002"
NPTH Hole Size - +/- 0,001 "Lutownicze - +/- 0,002"
Narzędziowe Holes - +/- 0,001 "Hole pad - +/- .005"
Jednostronne PCB, doprowadziły obwodami SMD LED pcb pokładzie
