Wprowadzenie:
Skupić się na najbardziej podstawowych PCB, elementy koncentrują się na jednej stronie, po drugiej stronie drutu jest przewody concentrated.Because pojawiają się tylko po jednej stronie, więc tego rodzaju PCB nazywa jednostronna PCB.
Pojedynczy schemat elektryczny panel daje pierwszeństwo z drukowania sieciowego, czyli na powierzchni miedzi drukowane na środka oporu, aby zapobiec zgrzewania oporowego po wytrawieniu drukowane na znaku i wykrawania przetwarzanie aż do zakończenia otworu części prowadnicy i wygląd. Ponadto, z niewielką ilością różnych produktów używania światłoczuły środek odporność tworzący wzór metody fotograficznej.
Temperatura pracy w zakresie od 130 ° C do 230 ° C Jednostronne Płyty dostępne są z powierzchnią prace wykończeniowe takie jak Organic protectant powierzchni (OSP), Immersion srebra, cyny i złota poszycia wzdłuż zarówno ołowiowej lub prowadzić wolne gorące powietrze Solder poziomie (Hasl).
Materiał:
Jednostronna materiał bazowy PCB w papier fenolowych papieru miedzi płyty laminowanej, żywica epoksydowa miedzi laminowana płyta jest priorytet nadany.
Struktura:
Po pierwsze, folia miedziana być wyryte itp proces otrzymywania obwód wymagane, film ochronny, który się wierci, aby odsłonić odpowiednią podkładkę. Po oczyszczeniu, a następnie toczenia metodę łączenia dwóch. Następnie część pad narażone rygorystycznego lub ochrony cyny.
Proces produkcji:
Pojedyncze miedzi platerowane plate - wykrawanie - fotochemicznego Metoda / screen przeniesienie drukowania obrazu - usunięcie korozji został wydrukowany - czyszczenie, suche - dołkowe obróbka skrawaniem - kształt - pralnia chemiczna - odporność na drukowanie powłokę Welding - lekarstwa - Drukowanie znaku symbol - leczyć - suchy suszenie na sucho - wstępnie powlekane strumień - produkt gotowy
Podanie
Jednostronna PCB najczęściej zastosowanie w radio, urządzenia grzewcze, chłodni, pralki i inne urządzenia elektryczne produktu, jak również drukarki, automatów, oświetlenia LED, komponentów elektronicznych, takich jak komercyjnym obiegu maszynowego
Szczegóły Produktu:
Zapłata:
|
| High Light: | Wyłącznik pojedynczy membrany,przełącznik niestandardowych membrana |
||
|---|---|---|---|

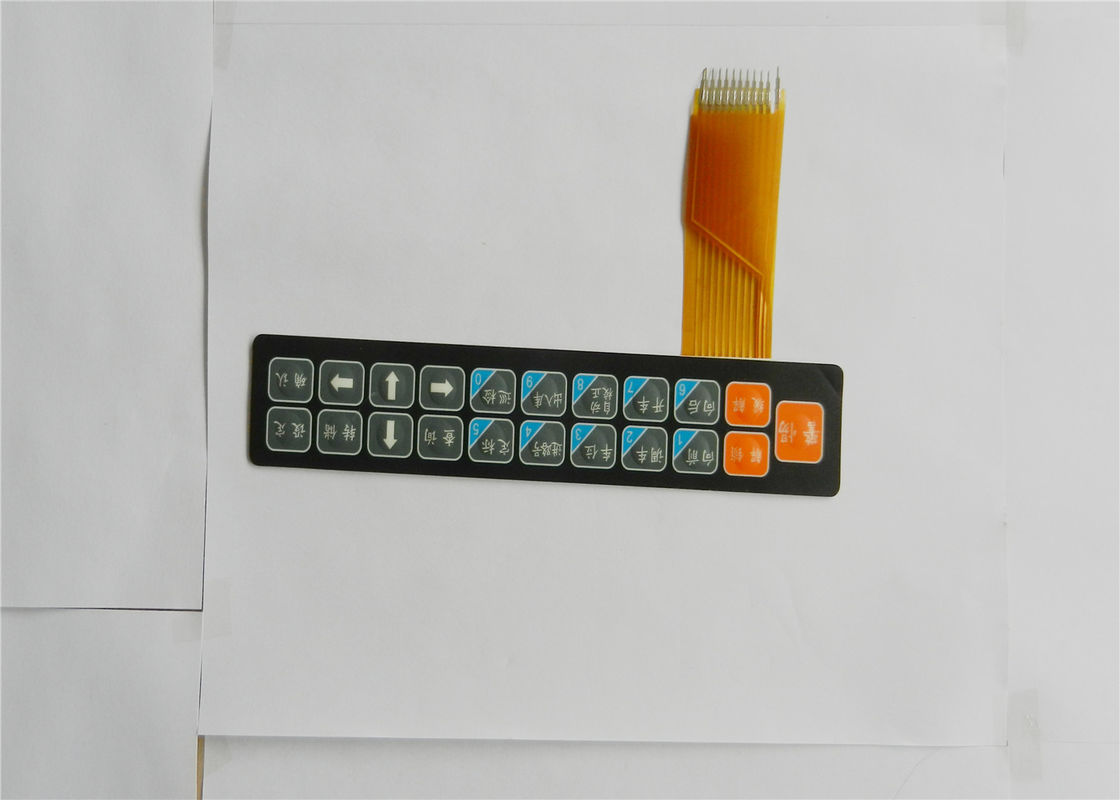

Dostosowane FR4 PCB jednostronego klawiatura membranowa Przełącznik z metalową kopułą
Szybkie Szczegóły:
> Nakładka graficzna: tekstury
> Druga warstwa: klej DT 6100
> Klej 3M 467
> Obwód warstwy: FR4 pojedyncza - boczna PCB FR4 dwukrotnie - po stronie PCB
> Przycisk: tłoczone płaskie metalowe kopuły kopuły poli
> Led kolor: zielony, czerwony, żółty i biały jeden kolor
> Skok: 1,0 mm
> Siła push: 280 g
> Główne compents elektroniczne: LED, złącze metalowe kopuły
> Stan pracy: 40 ° C, 90% ~ 95%, przez 240 godziny
> Żywotność: 5000000 razy
Opis:
> Powierzchnia: Matowy połysk
> Przycisk Overlay: tłoczone 0,35 mm
> Rozmiar kopułka metalowa: Φ 8 mm kopułka metalowa
> Okno: brak
> Led okno: brak koloru powlekane półprzezroczysty
> Złoto PCB myte: tak nie
> Tolerancja: 0,05 mm
> Wodoszczelność klasy: IP 67
> Złącze: z
> Dopasowanie kolorów: Pantone i RAL System dopasowywania kolorów.
Aplikacje:
1. A. Na urządzenie pomiarowe, takie jak narzędzia analitycznego, Morskie Intrument, sprzętu medycznego i tak dalej
B. W przypadku produktów mechanicznych i elektrycznych, takich jak CNC maszyna elektryczna wadze, robot, maszyny drukarskiej, funkcja klawiatura, monitor, drukarka graficznego plolter i tak dalej.
C. W przypadku systemu OS biurowych, takich jak telefon, zestaw faksu, kopiowania kota, licznik i tak dalej
Uwaga:
Stopy metalową kopułą nie można złożyć 90 stopni ku górze, gdy jej użycie, zmniejszy to żywotność metalową kopułą
specyfikacje
1. elektryczne | ||
Maksymalny obwód Ocena: 35V (DC), 100mA, 1W | 35V DC, 100mA, 1W | |
Kontakt Resistance: 10Ω ~ 500Ω (w zależności od długości i materiału śladowego) | 10Ω ~ 500Ω | |
Odporność izolacji: 100V 100MΩ | 100MΩ przy 100V DC | |
Dielektryk: 250 Vrms (50 ~ 60Hz 1min) | 250V rms (50-60Hz 1min) | |
Kontakt Bounce: <5ms | 5ms lub mniej | |
Życie: Mieszkanie: ≥ razy 5million | ||
Dotykowe: ≥ 1 milion razy Duraswitch: ≥ 10 milionów razy | Typ Płaski 60g ~ 300g (2 ~ 10oz) | |
Dotykowy Typ 150g ~ 400g (6 ~ 14oz) | ||
2. Mechaniczny | Płaski Typ 0,1 ~ 0,5 mm | |
Dotykowy Typ 0,6 ~ 1,5 mm | ||
Aktywacja Siła: Mieszkanie: 57 ~ 284g (2 ~ 10 uncji) Dotykowy: 170 ~ 397g (6 ~ 14 uncji) | Typ Mieszkanie Pięć milionów zamknięć lub więcej Dotykowy Typ milion zamknięcia lub więcej | |
Przełącznik Wzrost: Flat: 0,1 ~ 0,5 mm | ||
Dotykowy: 0,6 ~ 1,5 mm | -40 ° C ~ + 80 ° C | |
Dlaczego wybrać przełączniki membranowe Shenzhen boerzhuo?
1. Nie trzeba się martwić o walorach (Bierzemy odpowiedź, jeśli nasz powód niepowodzenia ołowiu).
2. Wszystkie produkty w naszym zakładzie to nie testy żywotności, test obwodu, każdy krok jest w dobrej kontroli jakości, możemy domagać się, jakość jest uzależniona od etapu decyzji nie robotnicy QC ..
3. Jesteśmy wyspecjalizowanym, może pomóc zaprojektować i wykonać dobrą propozycję.
4. Z wyjątkiem przełącznika membranowej i ekranu dotykowego, możemy również wykonać różne rodzaje montażu, takie jak przełącznik membranowy i ekran dotykowy z FPC, PCB, kauczuk silikonowy, Backer metalowa, plastikowa ramką i tak dalej.
5. Możemy zaakceptować niewielką ilość zamówienia i zaoferować konkurencyjną cenę.
6. Ścisła kontrola jakości, badania funkcji 100%, a możemy także nie podano testów, takich jak testowanie, testowanie pokory długość życia, badania siły uruchamiającej.
A: Jaki jest czas oczekiwania na próbki i porządku masowej?
B: 7 dni jest w porządku, po pobraniu próbek, potwierdzone przez masową celu zazwyczaj 15-20 dni, zależy od produktów ..
A: Jak długo trwa Twój okres gwarancji jakości
B: w zazwyczaj 3 miesiące.
A: Bardzo TKS. Zrób to.
