Wprowadzenie:
Skupić się na najbardziej podstawowych PCB, elementy koncentrują się na jednej stronie, po drugiej stronie drutu jest przewody concentrated.Because pojawiają się tylko po jednej stronie, więc tego rodzaju PCB nazywa jednostronna PCB.
Pojedynczy schemat elektryczny panel daje pierwszeństwo z drukowania sieciowego, czyli na powierzchni miedzi drukowane na środka oporu, aby zapobiec zgrzewania oporowego po wytrawieniu drukowane na znaku i wykrawania przetwarzanie aż do zakończenia otworu części prowadnicy i wygląd. Ponadto, z niewielką ilością różnych produktów używania światłoczuły środek odporność tworzący wzór metody fotograficznej.
Temperatura pracy w zakresie od 130 ° C do 230 ° C Jednostronne Płyty dostępne są z powierzchnią prace wykończeniowe takie jak Organic protectant powierzchni (OSP), Immersion srebra, cyny i złota poszycia wzdłuż zarówno ołowiowej lub prowadzić wolne gorące powietrze Solder poziomie (Hasl).
Materiał:
Jednostronna materiał bazowy PCB w papier fenolowych papieru miedzi płyty laminowanej, żywica epoksydowa miedzi laminowana płyta jest priorytet nadany.
Struktura:
Po pierwsze, folia miedziana być wyryte itp proces otrzymywania obwód wymagane, film ochronny, który się wierci, aby odsłonić odpowiednią podkładkę. Po oczyszczeniu, a następnie toczenia metodę łączenia dwóch. Następnie część pad narażone rygorystycznego lub ochrony cyny.
Proces produkcji:
Pojedyncze miedzi platerowane plate - wykrawanie - fotochemicznego Metoda / screen przeniesienie drukowania obrazu - usunięcie korozji został wydrukowany - czyszczenie, suche - dołkowe obróbka skrawaniem - kształt - pralnia chemiczna - odporność na drukowanie powłokę Welding - lekarstwa - Drukowanie znaku symbol - leczyć - suchy suszenie na sucho - wstępnie powlekane strumień - produkt gotowy
Podanie
Jednostronna PCB najczęściej zastosowanie w radio, urządzenia grzewcze, chłodni, pralki i inne urządzenia elektryczne produktu, jak również drukarki, automatów, oświetlenia LED, komponentów elektronicznych, takich jak komercyjnym obiegu maszynowego
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | szybkie wykonanie kolej PCB,szybki obrót płytki obwodów drukowanych |
---|

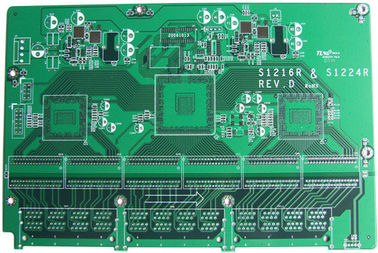

Jednostronne PCB reverse engineering CEM-3 projekty z OSP, Quick Turn obwodów drukowanych
Szybkie Szczegóły
Rodzaj druku: | Szybkie Prototypy PCB Turn |
warstwy: | 1 warstwa |
Min .Line Szerokość / Kosmos: | 3mil / 3mil |
Min. Via Średnica: | 0.3mm |
Wykończenie Grubość: | 1.6mm |
Wykończenie powierzchni: | OSP |
Rozmiar: | 100 * 55MM |
Materiał: | FR4-1.6MM |
Kolor: | Zielony |
Podanie: | Kontroler |
Opis
Jesteśmy one-stop producentem płytka drukowana, świadcząc usługi fabrycznych PCB PCB jedno-, dwu- lub wielowarstwowych w ilościach małej objętości i produkcji na dużą skalę z szerokiej gamy materiałów i możliwości technologicznych.
Wykorzystując nasze usługi projektowe i montażowe w systemie produkcyjnym pod klucz, możemy zapewnić niskie koszty produkcji PCB o najwyższej jakości. Przy użyciu różnych metod kontroli w celu zapewnienia funkcjonalności produktu końcowego. Oferujemy pełne wyposażenie, mała ilość płytek drukowanych i niestandardowe Spec Quick Turn PCB. Ponadto, jesteśmy wiodącym dostawcą obwodów drukowanych do Wojskowego / Aerospace / Obrona / Medycyna i Commercial Industries.
Możliwości techniczne
Liczba warstw | 1, 2, 4 lub 6 do 36 warstw |
Ilość zamówienia | 1 do 500.000 |
kształt Board | Prostokątne, okrągłe, szczeliny, wycięcia złożone, nieregularne |
typu deska | Sztywne, elastyczne, sztywne, elastyczne |
materiał Board | FR4 szkło epoksydowe FR4 Wysoka Tg, RoHS; Aluminium, Rogers, etc. |
deska do krojenia | Ścinanie, V-score, zakładka poprowadzona |
grubość płyty | Flex, 0,2 ~ 6,0 mm, 0,01 ~ 0,25 " |
Zawartość miedzi | 1,0, 1,5, 2,0 Oz |
maski lutowniczej | Dwustronna zielona LPI, a także wsparcie czerwony, biały, żółty, niebieski, czarny |
sitodruk | Dwustronny lub jednostronny w kolorze białym, żółtym, czarnym, lub ujemna |
Silk ekran min szerokość wiersza | 0,006 "lub 0,15 mm |
Max wymiary planszowe | 45 x 45 "lub 114 x 114 cm |
Min śladu / szczelina | 0,004 ", 0,1 mm lub 4 mils |
Minimalna średnica wiercenia | 0,006 "0,15 lub 6 milicali |
Wykończenie powierzchni | HASL, Nickle Imm Złoto, Imm Tin Imm Srebro, OSP itp |
Zarząd tolerancja grubości | ± 10% |
Tolerancja wagi miedzi | 0.25 uncji |
Minimalna szerokość szczeliny | 0.12 ", 3,0 mm lub 120 milicali |
Głębokość V-score | 20-25% grubości płyty |
Galwanicznie poprzez otwory | tak |
otwory Sink | tak |
Format pliku projektu | Gerber RS-274X, 274D, Orzeł i AutoCAD DXF, DWG |

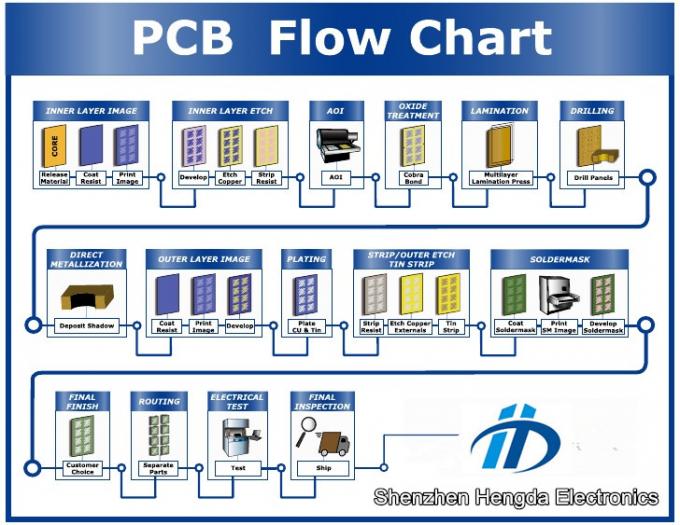

Wykres PCB Production Przepływ
Procedury testowania
Wykonujemy wiele procedur kontroli jakości przed wysyłką jakichkolwiek PCB. Obejmują one:
Krótkie czasy zamienić ołów
Do produkcji PCB, możemy dostarczyć 2 do 7 dni zawrócić razy. Dla wielowarstwowych płytek drukowanych, najszybszy czas realizacji zależy od ilości warstw i ilości.
Gwarancja Serwisowa
Dbamy o to, aby służyć każdemu klientowi profesjonalnie, zgodnie z prawdą i przyjazne dla naszej najlepszej zdolności. Chętnie ponownie pracować na swój projekt, gdy projekt nie jest w 100% zadowalające.
Uzyskać szybką wycenę
Wysyłając na rachunek materiału, pliki gerber tym rysunku montażu i będziemy mieli cytat z powrotem do Ciebie w ciągu kilku godzin. Z Shenzhen Hengda nigdy nie ma ukrytych kosztów, a nasze ceny są bardzo konkurencyjne i rozsądne.
