Jednostronne PCB

Wprowadzenie:

Skupić się na najbardziej podstawowych PCB, elementy koncentrują się na jednej stronie, po drugiej stronie drutu jest przewody concentrated.Because pojawiają się tylko po jednej stronie, więc tego rodzaju PCB nazywa jednostronna PCB.

Pojedynczy schemat elektryczny panel daje pierwszeństwo z drukowania sieciowego, czyli na powierzchni miedzi drukowane na środka oporu, aby zapobiec zgrzewania oporowego po wytrawieniu drukowane na znaku i wykrawania przetwarzanie aż do zakończenia otworu części prowadnicy i wygląd. Ponadto, z niewielką ilością różnych produktów używania światłoczuły środek odporność tworzący wzór metody fotograficznej.

Temperatura pracy w zakresie od 130 ° C do 230 ° C Jednostronne Płyty dostępne są z powierzchnią prace wykończeniowe takie jak Organic protectant powierzchni (OSP), Immersion srebra, cyny i złota poszycia wzdłuż zarówno ołowiowej lub prowadzić wolne gorące powietrze Solder poziomie (Hasl).

Materiał:

Jednostronna materiał bazowy PCB w papier fenolowych papieru miedzi płyty laminowanej, żywica epoksydowa miedzi laminowana płyta jest priorytet nadany.

Struktura:

Po pierwsze, folia miedziana być wyryte itp proces otrzymywania obwód wymagane, film ochronny, który się wierci, aby odsłonić odpowiednią podkładkę. Po oczyszczeniu, a następnie toczenia metodę łączenia dwóch. Następnie część pad narażone rygorystycznego lub ochrony cyny.

Proces produkcji:

Pojedyncze miedzi platerowane plate - wykrawanie - fotochemicznego Metoda / screen przeniesienie drukowania obrazu - usunięcie korozji został wydrukowany - czyszczenie, suche - dołkowe obróbka skrawaniem - kształt - pralnia chemiczna - odporność na drukowanie powłokę Welding - lekarstwa - Drukowanie znaku symbol - leczyć - suchy suszenie na sucho - wstępnie powlekane strumień - produkt gotowy

Podanie

Jednostronna PCB najczęściej zastosowanie w radio, urządzenia grzewcze, chłodni, pralki i inne urządzenia elektryczne produktu, jak również drukarki, automatów, oświetlenia LED, komponentów elektronicznych, takich jak komercyjnym obiegu maszynowego

Profesjonalne Aluminium Based LED PCB Board 1 uncji / 2 uncji / 3 uncje jednowarstwowa PCB

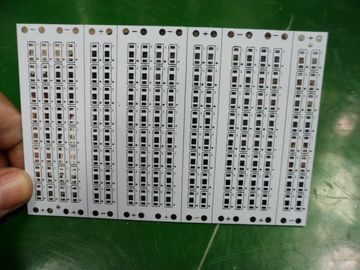

Duży Obraz : Profesjonalne Aluminium Based LED PCB Board 1 uncji / 2 uncji / 3 uncje jednowarstwowa PCB

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	JHD PCB
Orzecznictwo:	UL,RoHs,SGS,ISO9001-2008
Numer modelu:	JHD-PA-1869

Zapłata:

Minimum Order Quantity:	1000pcs
Cena:	US$0.1-US$4.99
Packaging Details:	Vacuum in Carton
Czas dostawy:	7-10 dni
Payment Terms:	T/T, Western Union
Supply Ability:	30000 square meters per month

Kontakt

Szczegółowy opis produktu

Podkreślić:

LED Printed Circuit Board

aluminiowa podstawa pcb

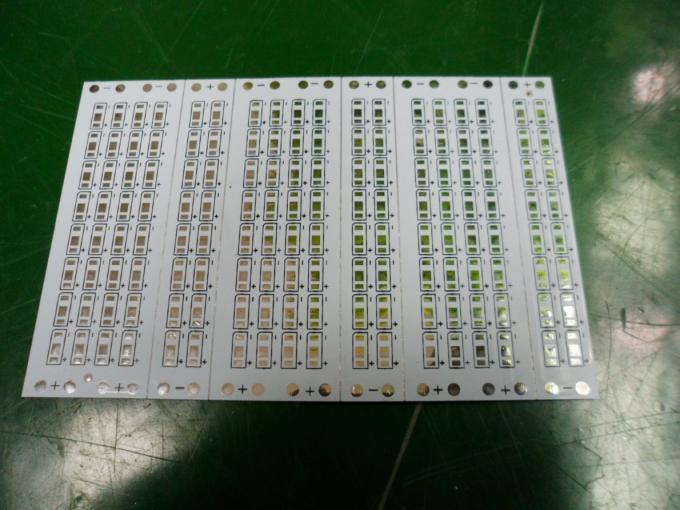

Profesjonalne Aluminium Based LED PCB Board 1 uncji / 2 uncji / 3 uncje jednowarstwowa PCB

Profesjonalna produkcja PCB

Materiał bazowy: aluminium

Warstwy: 1 warstwa

Zarząd Grubość: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm

Wymiary płytki: średnica 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (można je dostosować)

Warstwa miedzi: 1 uncja / 2 uncji / 3 uncje

Solder maska: biały / czarny / niebieski / czerwony

Sitodruk: Czarny

Wykończenie powierzchni: LF HAL / HAL / OSP / Gold zanurzeniowo / Srebrny poszycia

Zarys profil: routing CNC / V-Cut / Tłoczenie

Wszystkie parametry mogą być dostosowane!

Dlaczego my?
Jakość
Nasz UL (E465880) / normy ROHS ubezpieczyć zespoły jakości od początku do końca. Czy jest to proste niestandardowych produktów lub kompleks produkcyjny prowadzony pod klucz, JHD PCB będzie przestrzegać najwyższych standardów jakości.
Zdolny
JHD PCB oferuje najnowocześniejsze możliwości montażowych i kwalifikacji zapewnienie, że jakość jest wbudowany w każdy produkt możemy produkować.

Doświadczenie
Gdy chodzi o budowie chcesz partnera, na którym można polegać. Nasza kadra kierownicza ma ponad 8 lat na połączeniu wiedzy branżowej. Nasz zespół inżynierów posiada ponad 5-letnie doświadczenie.

Ochrona swoje interesy
Ochrona własności intelektualnej stanowi jedno zadanie! Nasz zespół wykwalifikowanych specjalistów są wszystkie działają pod ścisłą umowy o poufności i traktują swoją ważną dokumentację tak samo, jak ich własne.

Elastyczność
JHD PCB szczyci się od naszej zdolności do niestandardowych programów dostosowanych wokół potrzeb naszych klientów. JHD PCB wymaga czasu, aby wysłuchać swoich unikatowych potrzeb biznesowych, a następnie ustawić się ich prześcignąć.

Czas oczekiwania

Próbki: 3-4 dni

Masowa produkcja: 7-15 dni (w zależności od ilości)

Zasady płatności

T / T, Western Union

Pakowanie i wysyłka

pakowania próżniowego w kartonie

Możliwość fabryczne

Pozycja	zdolności produkcyjnych
Obróbka powierzchniowa	OSP Immersion Złoto Srebro Immersion Immersion cyny Ołów HAL bezpłatny posrebrzenia
PCB warstwy tekstowej	Jednostronny, Druk dwustronny
Max. Zespół roboczy Rozmiar	1500mm * 600mm
Min. Zespół roboczy Rozmiar	4mm * 4mm
AL Grubość podłoża	0.3mm-4mm
Min. szerokość przewodu	0,15
Min. rozstaw Conductor	0,15
Min. Wielkość szybowe	0.2mm
Płyta Grubość Tolerancja	± 0.1mm
Gotowa płyta Tolerancja	± 0.1mm
Wyrównanie V-CUT	± 0.1mm
Hole Dia Tolerance	± 0,05 mm
Dziura Stanowisko Tolerancja	± 0.076mm
Zakończone Grubość miedzi	35um-105um (1 uncja-6oz)
Akwaforta Pod Cut	> / = 2,0
PTH i panel poszycia Jednolitość	> 90%
Eing / Flash Złoto Grubość	1-5u ''
Maska lutownicza Grubość	15um, 35um
Min. Maska lutownicza Most	0.076mm (3mil)
Sitodruk	White / Black (w zależności od potrzeb)
Przewodność cieplna	1,0 ~ 20W / MK
Wytrzymuje napięcia	AC 2000V, 4000V DC 1500 ~

Przegląd JHD Firma PCB

Linia produkcyjna

JHD PCB w profesjonalnych targów oświetlenia

Porady zakupu

za. Jeśli chcesz zakupić nasz PCB, należy przedstawić oficjalne pliki Gerber lub plik * .pcb czy coś takiego.
b. Jeśli chcesz dokonać zakupu przez dużych ilościach, poproś Mr.Hank.
do. Jeśli chcesz zakupić PCBA, należy podać plików Gerber plik * .pcb, listy BOM etc.
re. Jeśli chcesz odtworzyć jakiś exsited PCB, proszę najpierw dostarczyć bardzo ostrych zdjęć, a następnie, jeśli nie jesteś zadowolony z naszej oferty cenowej kosztorysowej, a następnie wysłać do nas prawdziwą rzecz, więc możemy sklonować go dla Ciebie.
mi. Jeśli żadna z powyższych może pomóc, prosimy o kontakt bezpośrednio przez Skype, QQ lub e-mail. Jesteśmy bardzo zadowoleni, aby odpowiedzieć na pytania zadać, Twoje zadowolenie jest naszym ostatecznym celem.

JHD PCB chciałby być niezawodnym partnerem w najbliższej przyszłości!
