Dwustronne PCB

  • wysoka precyzja Dwustronne PCB dostawcy
  • wysoka precyzja Dwustronne PCB dostawcy

Wprowadzenie


Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku

Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.

Zalety


W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.

Podwójne Circuit Board konstrukcyjne Kroki

1. Przygotować schematy obwodów

2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB

3, deska do planowania

4, w tabeli i komponenty sieciowe

5, automatyczne elementy układu

6, regulacja układu

7, analiza gęstość sieci

Zestaw 8, zasady okablowania

9, automatyczne trasowanie

10, należy ręcznie ustawić okablowanie

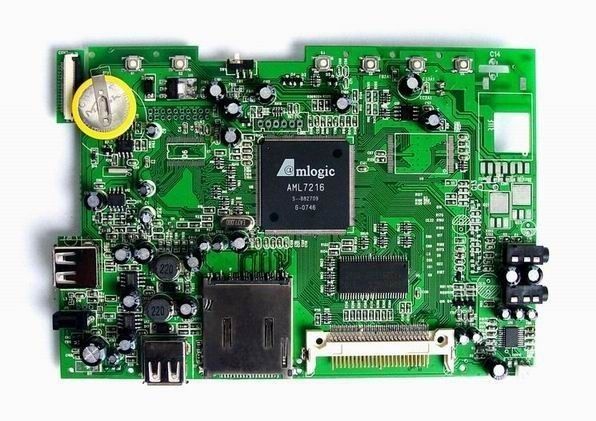

Dwustronna płyta PCB płyty głównej, obwód drukowany płytka

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

Duży Obraz :  Dwustronna płyta PCB płyty głównej, obwód drukowany płytka

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: Pacific PCB
Orzecznictwo: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Numer modelu: Pacific 001
Materiał bazowy: FR-4
Grubości miedzi: 1oz
Grubość płytki: 1.2 MM
Wykańczanie powierzchni: HASL

Zapłata:

Minimalne zamówienie: 1 SZT.
Cena: Negociation
Szczegóły pakowania: pakowanie próżniowe
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T / T, karty kredytowe, Direct Deposit, paypal
Możliwość Supply: 1.000.000 stóp kwadratowych / miesiąc
Szczegółowy opis produktu

Dwustronna płyta PCB płyty głównej, obwód drukowany płytka

specyfikacje

1.Double stronie pcb board
2.HASL wykończenie powierzchni
Czas dostawy 3.short
Kolejność 4.small są vailabe
5.OEM są świadczone

Jak uzyskać cytat z mną?
W celu umożliwienia mnie, aby ci ofertę, podaj mi poniżej informacji.
1. Pliki PCB
Proszę przesłać swoje pliki PCB w pliku Gerber, .pcb lub pliku .pcbdoc email (sales@pcb-pacific.com~~HEAD=pobj).
2. Dostępne PCB Materiał bazowy:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, 1.6mm aluminiowa
3. Dostępne Grubość miedzi:
0,5 uncji, 1 uncja, 2 uncji, 3 uncje, 4 uncje
4. Obróbka powierzchniowa
Immersion Złoto Over Nickle, HASL Lead Free, OSP
5. Dostępne kolory dla lutowane Maski i Top Overlay (Component Legend)
Zielony, niebieski, czerwony, czarny, biały
Jednym z przykładów wspólnych specyfikacji PCB jest jak poniżej:
FR4 1.6mm, ROHS, 1/1 uncja, Immersion Pozłacany nickle, Zielona maska ​​lutownicza, White Top Overlay
Czas oczekiwania:
Dla małych ilości prototypów, trwa około 3 ~ 4 dni dla nas, aby wysłać towar na zewnątrz.
Z jakiegoś twardego produkcji PCB i wsadowym, trwa około 7 dni do wysyłki.
Do montażu na płytce drukowanej, trwa około 10 dni do wysyłki.
Skontaktuj się z nami:
Wszelkie wątpliwości lub pytania, prosimy o kontakt przez e-mail.
Każda z wiadomości e-mail będzie dokładnie przeczytać, ja czekam na wiadomości.

• HDI Printed Circuit Board
PCB Pacific jest wiodącą firmą produkcyjną specjalizującą się w produkcji małej ilości i różnorodne prototypów PCB. Zarządzamy szybki czas wprowadzania produktów na rynek ze standardem dla zapewnienia jakości.

• Możliwość generalny Manufacturing

Kategoria Opis Zdolność
Formaty plików files- preferowane Gerber 274-X, 274-D DPF, ODB ++
plik wiertarka X & Y współrzędne, a rozmiary narzędzia zawarte
Rozmiar Max. gotowe wymiary 580mm x 800mm - Single / dwustronna
550mm x 800mm - wielowarstwowy
grubość płyty Standard 1.6mm ± 10%
Min. Single / dwustronna: 0.2mm ± 0.1mm
4-warstwowa: 0,4 mm ± 0,1 mm
6-warstwowy: 0,6 mm ± 0,1 mm
8-warstwy: 1,0 mm ± 0,1 mm
10-warstwowa: 1.0mm ± 0,12 mm
12-warstwowa: 1.2mm ± 0,12 mm
...
32-warstwowa: 4,0 mm ± 0,4 mm, a przede
Max. 6.3mm ± 10%
Łuk i skręcać <7/1000
Miedź Masa zewnętrzna Cu 1 uncja ~ 10 uncji
Waga Wewnętrzna Cu Wight 1/3 uncje ~ 6 uncji
Materiały laminowane FR4 (High TG, bezhalogenowy), FR5, ISOLA (FR408,370HR), Teflon, Poliimid Rogers (RO4003, RO4350, RO4450), aluminiowa płyta (pojedyncze, podwójne dwustronne)
FR4 Grubość 1.6mm
Wysoka TG FR4 (170 ° C) 1.6mm
deska do krojenia Max. Liczba warstw 32
Min. grubość warstw wewnętrznych (grubość Cu są wyłączone) 0,07 mm
Wiercenie Min. rozmiar 0.1mm
Max. rozmiar 6.0mm
wiertarka Odchylenie ± 0.002 "(0.050mm)
PTH tolerancja otworu ± 0,003 "(0,075 mm)
NPTH tolerancja otworu ± 0.002 "(0.050mm)
Kąt Pogłębiacze 80 °, 90 °, 100 °, 120 °
Platerowanie Min. rozmiar dziury 0,0008 "
Proporcje 20
Akwaforta Śledzenie tolerancji szerokości ± 20%
Min. Szerokość śladu / przestrzeń (1 uncja wykończone masa Cu począwszy od 1/3 uncje) 0,003 "/ 0,003" (0,08 mm)
Min. Szerokość śladu / przestrzeń (1 uncja wykończone masa Cu począwszy od 1 / 2oz) 0,004 "/ 0,004" (0,1mm)
Min. Szerokość śladu / przestrzeń (2 uncje wykończone masa Cu) 0,005 "/ 0.005" (0.127mm)
Min. Szerokość śladu / przestrzeń (3 uncje wykończone masa Cu) 0,008 "/ 0,008" (0,2mm)
Min. Szerokość śladu / przestrzeń (4 uncji wagi gotowego Cu) 0,012 "/ 0,012" (0,3mm)
Warstwy wewnętrzne Min. Przestrzeń od wiercenia do wewnętrznego wzorca 0.1mm
Min. Przestrzeń z pierścieniem mocowania do wewnętrznego wzorca 0.1mm
Warstwy do warstwy rejestracji ± 0,003 "(0,08 mm)
Maska lutownicza Kolor zielony, jasnozielony, matowy zielony, biały, skrajne biały, czarny, matowy czarny, ciemny brąz, żółty, czerwony, niebieski, przezroczysty
Min. solder maska ​​klirens 0,003 "
Grubość 0,0004 "
sitodruk Kolor Biały, czarny, żółty, czerwony, niebieski, zielony
Min. szerokość śladu 0,005 "
Min. rozmiar 0,028 "/ 0,028"
Elektyczne AOI Y
Latanie Probe Tester Y
kontrolowana Impedancja Tolerancja ± 10%
tester impedancja Tektronix TDS8200
Routing Frezy test ± 0,15 mm (0,006 ")
Tolerancja CNC ± 0,15 mm (0,006 ")
Głębokość V-Cut ± 0,1 mm (0,004 ")
Kąt odchylenia V-cut ± 0,1 mm (0,004 ")
Semi-dołkowe Y
Wykończenie powierzchni HASL, HASL pb wolny, zanurzenie złota, srebra zanurzenie, zanurzenie cyna, OSP (Entek), S / G poszycia, ENEPIG, G / F poszycia, węgiel ...
Niewidomi i Buried Vias 3 + N + 3 Y
Żywica, otwór do napełniania atramentem, PTH Y
Pozostałe UL Cert. Y
ISO Cert. ISO9001 / ISO14001 / RoHS
