Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
| High Light: | HDI 2Layers PCB,dwustronna płytka drukowana,HDI PCB for Mobile |
||
|---|---|---|---|

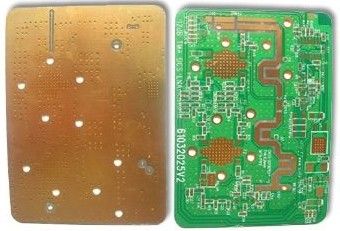

High Frequency Dwustronne PCB z dwoma warstwy wypełniającej Miedź HDI for Mobile, wykonane z Arlon:
Materiał: Arlon
Warstwa Wyżywienie: 2
Micro poprzez: 100Ωm
Grubość płytki: 1.6mm
Technika powierzchni: Enig i OSP
Minimalna wielkość otworu: 0.5mm
Zastosowanie: Urządzenie elektroniczne pokładzie
Immersion złota i bieli farba drukarska
maski lutowniczej: LPI (na mokro film)
Inne Drukuj: węglowe, zdzieralna maski lutowniczej / lutowane maskplugged dziura
Zastosowanie: Nadaje się dla komórek
Materiał podłoża: wysoka temperatura FR4, aluminium na bazie poliimidu, royers, Arlon i inne Teflon
Warstwy: 1 do 26 warstw PCB w standardzie, poprzez niewidomych i pochowano poprzez pokładzie
Minimalna powierzchnia toru: 4 i 3 mil częściowe dozwolone
Maksymalna grubość płyty: 6mm
Wykończenia: HAL bezołowiowe HAL, organiczne OSP, twarde i miękkie cyny pozłacana zanurzenia srebra, cyny i zanurzenia electro mniej niklu zanurzenie złota
Shenzhen Meidear są z rozwojem wielu lat angażuje się zawsze oferują doskonałą usługę kompleksowej obsługi naszych cenionych klientów,
zapraszamy PCB, aluminium PCB, FPC, Long PCB i CEM-3, sztywny i płytki PCB Flex zapytanie ofertowe, bez względu na małe lub duże ilości.
Jeśli będzie najpierw rozważyć, aby wybrać nasz Shenzhen Meidear być twoim partnerem, szybkie dostawy, dobra kontrola jakości, konkurencyjne ceny, profesjonalny zespół i spersonalizowane usługi dla VIP zaproponowaliśmy okażą swoją mądry wybór.
Aby uzyskać więcej informacji, pls prosimy o kontakt z nami. Można również uzyskać dostęp do naszej strony internetowej: www.me-pcb.com
Albo można wysłać zapytanie do MKT na me-pcb.com
