Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
Type: | Offline | Output Power Factor: | 0.8 |
---|---|---|---|
Phase: | Single Phase | Protection: | Over Load/Current/Voltage, Short Circuit etc |
Display: | Digital LCD Display | H.S. Code: | 8504402000 |
Podkreślić: | ups dostawców internetowych,przemysłowe systemy UPS |

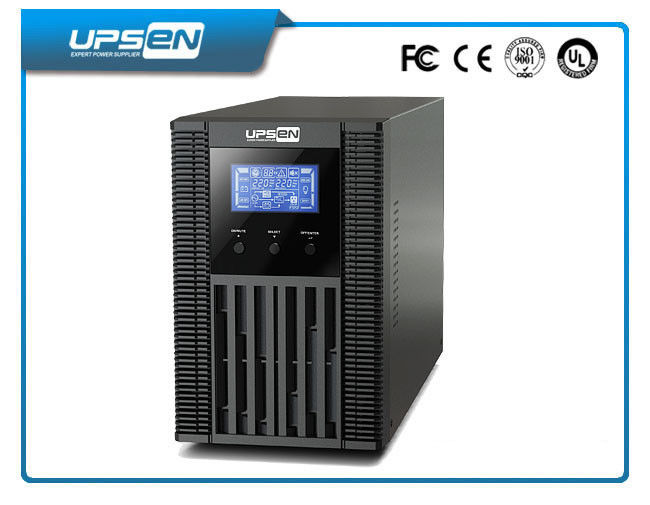

Prawdziwa podwójną konwersją High Frequency Online UPS 1000VA / 800W z 6 IEC gniazdek wyjściowych
Kluczowe cechy
• Ture Online i podwójną konwersją tech
• 2szt 1000VA UPS Wbudowane akumulatorów 12V 9Ah
• Czysta przebiegu wyjściowego Sinusoida
• Sterowanie mikroprocesorowe optymalizuje niezawodność
• korekcja współczynnika mocy wejściowej
• Współczynnik mocy wyjściowej 0,8
• Szeroki zakres napięć wejściowych (110 V - 300 V)
• Tryb Converter dostępny
• Tryb oszczędzania energii ECO
• Kompatybilny z generatorem
• rozszerzenie pojemności Ładowarka do 6A o długofalowych modeli
• Inteligentne SNMP działa dobrze zarówno z USB lub RS-232 wraz
• Kompleksowe wyświetlacz pozwala na łatwą kontrolę i dostęp do statusu UPS
Podanie:
Komputery, komputery, serwery danych pokoje, telekomunikacji, łączności, Traffic Bank systemowe, ATM
Urząd Skarbowy, szkoły itp
Specyfikacja techniczna
PRZEWODNIK WYBÓR ONLINE UPS GREEN STAR | ||||
MODEL | G1K (L) | G2K (L) | G3K (L) | |
FAZA | Jednofazowe z uziemieniem | |||
POJEMNOŚĆ | 1000 VA / 800 W | 2000 VA / 1600 W | 3000 VA / 2400 W | |
WKŁAD | ||||
Napięcie nominalne | 100/110/115/120 / 127VAC lub 200/208/220/230 / 240VAC | |||
Zakres napięcia wejściowego | 55-145 VAC lub 110-300 VAC | |||
Zakres częstotliwości | 40Hz ~ 70 Hz | |||
power Factor | ≧ 0.99 przy znamionowym napięciu (100% obciążenia) | |||
WYDAJNOŚĆ | ||||
Napięcie wyjściowe | 100/110/115/120 / 127VAC lub 200/208/220/230 / 240VAC | |||
Regulacja napięcia | ± 1% | |||
Zakres częstotliwości (synchroniczne Range) | 47 ~ 53 Hz lub 57 Hz ~ 63 | |||
Zakres częstotliwości (tryb Batt.) | 50 Hz lub 60 Hz ± 0,1 Hz | |||
Wskaźnik szybki płynności Crest | 3: 1 | |||
zniekształcenia harmoniczne | ≦ 3% THD (obciążenie liniowe); ≦ 6% THD (Nieliniowa Load) | |||
Czas transferu | AC DC | Zero | ||
Przetwornica do obwodnicy | 4 ms (typowy) | |||
Waveform (Tryb Batt.) | czysta Sinewave | |||
WYDAJNOŚĆ | ||||
Do trybu sieciowego | 88% | 89% | 90% | |
Aby trybie bateryjnym | 83% | 87% | 88% | |
BATERIA | ||||
model Standardowy | Typ Baterii | 12 V / 9 AH | 12 V / 7AH | 12 V / 7 Ah |
Liczby | 2 | 6 | 6 | |
Typowy czas ładowania | 4 godziny odzyskać do 90% pojemności | |||
Prąd ładowania (maks.) | 1,0 A | |||
Napięcie ładowania | 27.4VDC ± 1% | 82,1 VDC ± 1% | 82,1 VDC ± 1% | |
Long-run model * | Typ Baterii | W zależności od pojemności baterii zewnętrznych | ||
Liczby | 3 | 6 | 8 | |
Prąd ładowania (maks.) | 1.0A / 2.0A / 4.0A / 6,0 | |||
Napięcie ładowania | 41.0VDC ± 1% | 82,1 VDC ± 1% | 109.4VDC ± 1% | |
WSKAŹNIKI | ||||
LCD | Poziom obciążenia, poziom baterii, tryb sieciowy, Tryb baterii, tryb Bypass, a wskaźniki błędów | |||
ALARM | ||||
Tryb baterii | Brzmiące co 4 sekundy | |||
Niski poziom baterii | Brzmiące każdą sekundę | |||
Przeciążać | Brzmiące razy co sekundę | |||
Wina | stale brzmiące | |||
FIZYCZNY | ||||
model Standardowy | Wymiary D x S x W (mm) | 397 X 145 X 220 | 419X190X318 | |
Waga netto (kg) | 13 | 26 | 28 | |
Long-run model * | Wymiary D x S x W (mm) | 282 x 145 x 220 | 397 X 145 X 220 | |
Waga netto (kg) | 4,6 | 6,8 | 7,4 | |
ŚRODOWISKO | ||||
Wilgotność | 20-90% RH @ 0- 40 ° C (bez kondensacji) | |||
Poziom hałasu | Mniej niż 50dBA w odległości 1m | |||
ZARZĄDZANIE | ||||
Inteligentne RS-232 / USB | Wsparcie dla Windows 2000/2003 / XP / Vista / 2008/7/8, Linux, Unix i MAC | |||
opcjonalnie SNMP | Zarządzanie energią z menedżera SNMP i przeglądarki internetowej |
* Model dłuższą metę jest dostępna tylko w 200/208/220/230 systemów / 240VAC.
Przewagi konkurencyjne:
1: gwarancja na trzy lata "dla UPS online, a 1% wolne UPS lub 2% darmowe Płytki drukowane
3: Dobry serwis posprzedażny, że będzie pełna odpowiedzialność za wszelkie wady spowodowane naszej stronie
4. Doświadczenie zawodowe w dziedzinie energii więcej niż 10 lat
5: profesjonalne wsparcie techniczne przed i po sprzedaży
6: Szybka reakcja, szybki czas realizacji i elastyczne operacje spełniają specjalne życzenia jakichkolwiek klientów.
7: Wolny OEM i ODM usług
8: produkty konkurencyjne ceny, jakości i dojrzałych
