Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
Product Name: | Picoflex Connectors | Series: | PCB Board Connectors |
---|---|---|---|
Model Number: | 1273 Series | Description: | 1.27mm Pitch (.050") Board in Connectors |
Original Manufacturer: | SWB Connectors Co.,Ltd | Application: | Home Appliances / Automotive Equipments |
Podkreślić: | Printed Circuit Board Złącza,połączenie PCB |

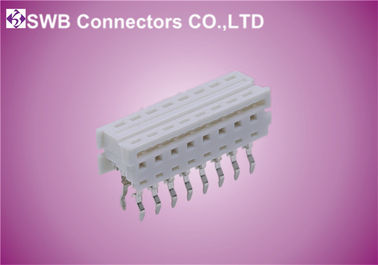

Picoflex PCB Board Złącza IDC Board Mężczyzna w złączach 1.27mm Pitch

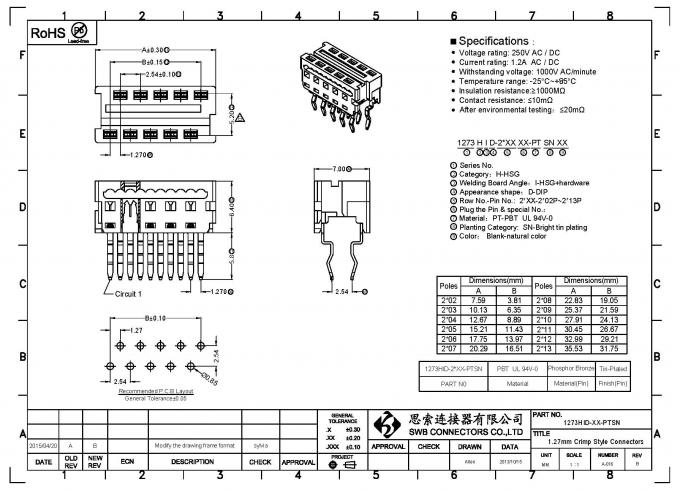

Dane techniczne:
Nazwa produktu | Picoflex Connector |
Seria produktów | PCB Board Złącza |
SWB Part Number | 1273HID-2 * XX-PTSN |
Płeć | Męski |
Smoła | 1.27mm |
Ilość rzędów | 2 |
Ilość kontaktów | 04 ~ 26 |
Orientacja | Proste |
Materiał styków | Phosphor Bronze / mosiądz |
Poszycie Kontakt | złoto Flash |
Materiał z tworzywa sztucznego | PBT UL 94V-0 |
plastikowa Kolor | Naturalny |
Aktualna ocena | 1.2A AC / DC |
napięcie znamionowe | 250V AC / DC |
OperatingTemp. Zasięg | -40 ℃ ~ + 105 ℃ |
Kontakt Resistance | 10M Max |
Rezystancja izolacji | 1000MΩ Min |
Wytrzymałość Voltage | 1000V AC / minuta |
drut Zakres | AWG # 28 |
