Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | Podwójna warstwa pcb,Dwustronne płytki |
---|

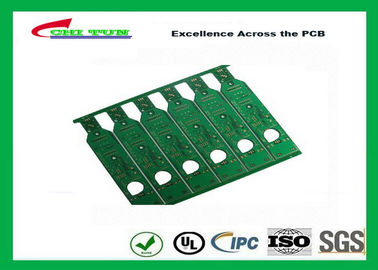

Zielony dwustronna PCB z Chem Ou/Ni (UL, RoHS) FR4 1,6 MM Audio PCB
|
Opis produktu |
Numer modelu: |
CTEL0210132 |
Liczba warstw: |
2Layer |
Materiał: |
FR4 |
Zakończ grubości: |
1,6 mm |
Miedź: |
35UM |
Rozmiar PCB: |
156 * 356.8 mm |
Szerokość wiersza Interlinia |
10/10mil |
Min.Hole rozmiar: |
0,3 mm |
Wykończenie powierzchni: | Zanurzenie złoto |
Green maski lutowniczej |
|
|
Biały sillkscreen |
|
CNC |
Miejsce pochodzenia: |
Chiny |
Nazwa marki: |
CHITUN |
Certyfikacji: |
UL, ROHS, ISO |
Standard: |
Standardzie IPC |
Korzyści biznesowe
Koszt: Znaczące oszczędności - zaoszczędzić do 60% na projekty
Czas: Oszczędność czasu - efektywności procesu przekłada się na krótszy czas realizacji.
Jakości: Improved jakości - zaplanowanej pracy i zarządzania, zapewnia najlepszą jakość wyników.
Proces biznesowy
Konieczne jest, że klientów i rozwój oprogramowania firm dobrze zapoznać się ze sobą w celu zapewnienia sprawnego przepływu biznesu. Jako firma z "usługi po raz pierwszy," Wierzymy, że we wspólnej pracy. Jesteśmy świadomi, że prawo od minuty podręczny; mamy pewność, że znamy potrzeby naszych klientów, jak muszą być zaznajomieni z zasadami firmy.
Podziel się Twoim potrzebom: To ważne dla nas do poznania potrzeb w określone warunki, bezpłatne konsultacje e-mail nas
