Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|

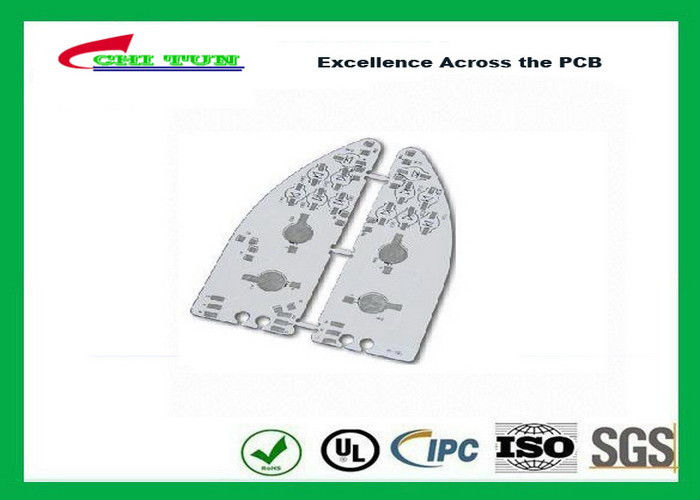

Material: | Aluminum | Layer: | 2 |
---|---|---|---|
Thickness: | 1.6mm | ||
Podkreślić: | podwójne PCB warstwa dwustronnie PCB,double side pcb |
opis produktu | |
Numer modelu: | CTEL0210124 |
Ilość warstw: | 2Layer |
Materiał: | glin |
Wykończenie Grubość: | 1.6mm |
miedź: | 35UM |
PCB Rozmiar: | 1369 * 145.5mm |
Szerokość linii przestrzeń / linia | 10 / 10mil |
Wielkość Min.Hole: | 0.5mm |
Wykończenie powierzchni : | HASL |
Zielona maski lutowniczej | |
no sillkscreen | |
frezowania i poszycia pół dziury | |
CNC / jeden panel z 8 różnymi rodzajami | |
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | CHITUN |
Orzecznictwo: | UL, ROHS, ISO |
Standard: | standardem IPC |
Opcje techniczne dla płyt Metal Rdzeń obwodów
1 warstwa | Uwagi | |
---|---|---|
Materiał | Aluminiowy rdzeń FR4 pokrycie | |
Max. rozmiar | 500mm x 500mm | |
grubość aluminium | 1.5mm, 2.0mm | |
Początkowa miedzi | 35μm (do 1,5 mm), 140μm (dla 2.0mm) | |
Powierzchnia | Bezołowiowe HAL, zanurzenie złota, cyny zanurzenie | |
Zgodny z RoHS | tak | |
2 warstwy galwanicznie poprzez | ||
Materiał | Aluminiowy rdzeń FR4 pokrycie | |
Max. rozmiar | 600mm x 600mm | |
grubość aluminium | 1.2mm, 1.5mm, 1.6mm | |
0.8mm, 1.0mm, 2.0mm | ||
podstawa miedzi | 18μm, 35μm, 70 urn, 105μm, 140μm | |
Powierzchnia | Bezołowiowe HAL, zanurzenie złota, cyny zanurzenie | |
Zgodny z RoHS | tak | |
parametry konstrukcyjne | ||
Min. szerokość przewodu | 200 urn | |
Min. rozstaw dyrygent | 200 urn | |
Min. pierścień pierścieniowa | 150μm | |
Min. Via (PTH) | 0.3mm |
Pytanie: 1. Czy mogę mieć próbkę?
A: Tak, możemy wysłać nasze próbki, by sprawdzić naszą jakość
P: 2. Jaki jest czas realizacji?
A: Próbka potrzebuje 1-3 dni, masowa produkcja potrzebuje 7-10 dni, również w zależności od wielkości zamówienia
Pytanie 3. Czy masz jakieś ograniczenie MOQ?
O: Nasze MOQ jest 1szt
P: 4. Jak Ci wysłać towar i jak długo trwa dojechać?
A: Zazwyczaj wysyłamy DHL, UPS, FedEx lub TNT. To trwa zwykle 3-5 dni, aby dotrzeć.
P: 5. co plik powinien oferujemy?
A: Wykonywanie PCB powinny oferować plik Gerber (Protel PCB zasilania, plik okładziny), PCBA powinny oferować pliku Gerber i listę BOM.
P: 6. Chcemy odwiedzić firmę?
A: Nie ma problemu, jesteśmy przedsiębiorstw produkcyjnych i przetwórczych, czekamy na Państwa przyjazd i będziemy prowadzić was do odwiedzenia naszej fabryki i zakładu przetwarzania.
