Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
materiał: | FR1, FR2, CEM1, CEM3, FR4 | Liczba warstw: | 2 |
---|---|---|---|
Wykończenie powierzchni: | ENIG (Immersion Gold) / Immersion Silver / OSP / HASL | Grubość płytki: | 0,4 mm/0,8 mm/1,0 mm/1,2 mm/1,6 mm/2,0 mm/2,4 mm |
Grubości miedzi: | 1-6 uncji | ||
High Light: | Produkcja niestandardowych Pcb,Robienia płytek drukowanych |

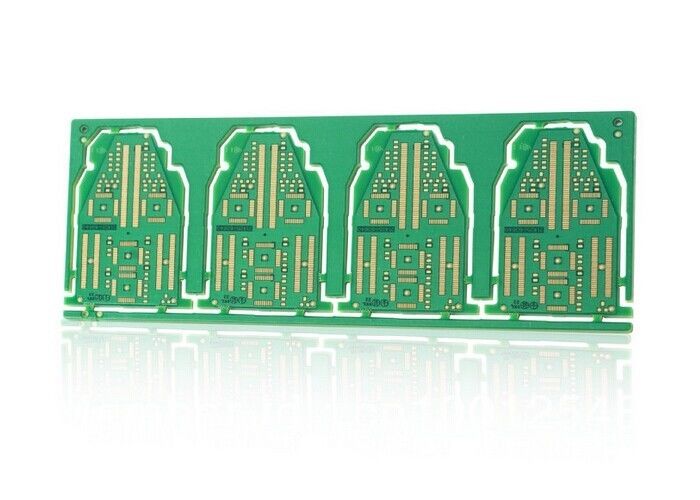

Kontroler elektroniczny Zielony dwustronny PCB z obrysem obrysu / stempla
"2L PCB" jest również nazywana "dwustronną płytką drukowaną" (PCB D / S). PTH (Via) jest koniecznością, ale nie ma zagłębienia ani ślepego otworu. Komponenty można montować zarówno na górze, jak i na dole, więc nie musisz martwić się, gdzie umieścić elementy na płycie i nie muszą używać elementów otworów, które są zawsze drogie niż płyty SMD.
Obecnie jest to jeden z najbardziej popularnych typów płytek PCB na Ziemi i zapewniamy im 24 godziny szybkiego ruchu.
Podanie
Produkty są stosowane do szerokiej gamy przemysłów high-tech, takich jak: LED, telekomunikacja, aplikacja komputerowa, oświetlenie, automat do gier, przemysłowa kontrola, moc, samochodowe i wysokiej klasy elektroniki użytkowej itp. Nieustannie pracując i starając się o marketing, produkty eksportowane są do Ameryki, Kanady, Europy, Afryki i innych krajów Azji Pacyfiku
Korzyść
1. bezpośrednio fabrykę PCB
2. Wysokiej jakości PCB
3. PCB dobrej cenie
4. Szybki czas PCB
5. Certyfikacja PCB (ISO / UL E354810 / RoHS)
