Dwustronne PCB

Wprowadzenie

Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku

Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.

Zalety

W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.

Podwójne Circuit Board konstrukcyjne Kroki

1. Przygotować schematy obwodów

2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB

3, deska do planowania

4, w tabeli i komponenty sieciowe

5, automatyczne elementy układu

6, regulacja układu

7, analiza gęstość sieci

Zestaw 8, zasady okablowania

9, automatyczne trasowanie

10, należy ręcznie ustawić okablowanie

Zielona maska lutownicza 2 oz PCB Wysoka precyzja prototypowej produkcji płytek drukowanych

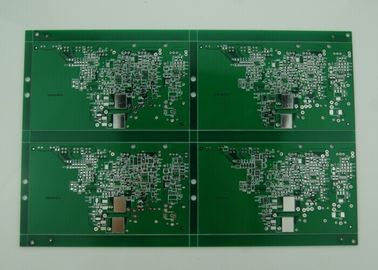

Duży Obraz : Zielona maska lutownicza 2 oz PCB Wysoka precyzja prototypowej produkcji płytek drukowanych

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	LT CIRCUIT
Orzecznictwo:	UL E354810, SGS, ISO9001:2008

Zapłata:

Minimalne zamówienie:	Nie MOQ
Cena:	negotiable
Szczegóły pakowania:	próżnia + karton
Czas dostawy:	3-20 dni
Zasady płatności:	T/T, OA, L/C, Western Union, PayPal, itd.
Możliwość Supply:	Dziesięć tysięcy kwadratowych metrów miesięcznie

Kontakt

Szczegółowy opis produktu

Podkreślić:

Double Side Pcb

Drukowanie Obwodów

Zielona maska lutownicza 2 oz PCB Wysokiej Precyzyjnej Prototypowej Wytwarzania Płyt Płytowych

Kluczowe dane techniczne / specjalne cechy

Numer. Warstw:	2
Materiał laminatu:	FR4
Wykończenie powierzchni:	HASL
Grubość miedzi:	2 OZ po poszyciu
Grubość płyty:	1,6 mm (0,062 ")
Rozmiar płyty:	10.50 "X 6.82"
Kolor Maski:	Zielony
Kolor jedwabiu:	Biały z tuszem nie przewodzącym
Palność:	UL 94V-0
Jakość wykonania:	Zgodność z IPC-A-600 i IPC-6012 KLASA II
Przewodność cieplna	-

Aplikacja produktu

PCB stosuje się do szerokiej gamy przemysłów high-tech, takich jak: diody LED, telekomunikacja, aplikacja komputerowa, oświetlenie, automaty do gry, kontrola przemysłowa, elektronika użytkowa, elektronika samochodowa itd. Nieustannie pracując i starając się o marketing, produkty eksportowane są do Ameryki, Kanady, Europy, Afryki i innych krajów Azji Pacyfiku

Pojemność

		Prototyp o wysokiej precyzji	Produkcja masowa PCB
Maks. Warstwy		1-28 warstw	1-14 warstw
MIN szerokość linii (mil)		3 mil	4 mil
MIN Linia przestrzeni (mil)		3 mil	4 mil
Min przez (wiercenie mechaniczne)	Grubość płyty <1,2mm	0,15 mm	0,2 mm
	Grubość płyty <2,5 mm	0,2 mm	0,3 mm
	Grubość płyty> 2,5 mm	Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Rationa Aspect		Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Grubość płyty	MAX	8mm	7 mm
Grubość płyty	MIN	2 warstwy: 0.2mm, 4 warstwy: 0.35mm, 6 warstw: 0.55mm, 8 warstw: 0.7mm, 10 warstw: 0.9mm	2 warstwy: 0.2mm, 4 warstwy: 0.4mm, 6 warstw: 0.6mm, 8warstwy: 0.8mm
Rozmiar płyty MAX		610 * 1200 mm	610 * 1200 mm
Maks. Grubość miedzi		0,5-6oz	0,5-6oz
Immersion Gold / Złocona Grubość		Zanurzenie złota: Au, 1-8u " Złoty palec: Au, 1-150u " Pozłacane: Au, 1-150u " Niklowany: 50-500u "
Grubość miedziana miedzi		25g 1mil	25g 1mil
Tolerancja	Grubość płyty	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%
	Tolerancja konspektu	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300 mm: +/- 0.2 mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300 mm: +/- 0.2 mm
	Impedancja	± 10%	± 10%
MIN Maska lutownicza		0,08 mm	0,10 mm
Podłączanie funkcji Vias		0,25 mm - 0,60 mm	0,70 mm - 1,00 mm

Zdaliśmy certyfikat systemu kontroli jakości ISO9001-2000 i certyfikowany przez UL. W celu dalszego rozszerzenia rynku międzynarodowego wdrażamy czystą produkcję i staramy się sprostać wymaganiom ISO: TS16949. Będziemy stale wykorzystywać naszą technologię, personel, marketing itp., Aby służyć naszym klientom z całego słowa dzięki wysokiej jakości produktowi.

Etykietka:
