Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | obwodami FR4,deska niestandardowe PCB |
---|

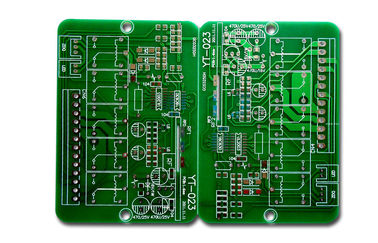

2 warstwy PCB Płytka prototypowa, Printed Circuit Board Producenci Zielona maska lutownicza
Podwójne PCB jednostronne są najpowszechniej stosowanym typem na rynku obwodu drukowanego. Z lutowniczych na obu stronach płyty oraz możliwość uzyskania układów porusza się w jednym kierunku, z jednej strony, a w drugim kierunku, z drugiej strony, ten typ płyty spełnia kryteria wytrzymałości, lutowania i niezawodności dla szerokiego zakresu produktów elektronicznych dla szerokiego wachlarza klientów.
Opis:
Oferujemy usługi produkcyjne niestandardowych płyt PCB z jednostronnie, dwustronnie i wielowarstwowych. W latach dekady doświadczenia w tej dziedzinie PCB, teraz jesteśmy obsługujących klientów z ponad 40 krajów, w różnych gałęziach przemysłu elektronicznego. Z siedzibą w Chinach, Agile Obwód specjalizuje się głównie w prototypach i płyt średniej objętości niestandardowe PCB wytwórczego o wysokiej jakości i niskiej cenie.
Zatwierdzenie i elektroniczne standardów produkcyjnych
Fabryka EastPCB zdała certyfikat międzynarodowego systemu jakości TS16949 (2009), ISO 14001 (2004), ISO9001 (2008), certyfikat UL, a wszystkie jej produkty są zgodne ze standardami IPC, RoHS w chwili obecnej.
Procedury Zapewnienia Jakości
W niektórych rzadkich przypadkach, jeśli otrzymał deski, które nie spełniają plik projektowania PCB, lub istnieją pewne błędy produkcji, należy zwrócić uwagę na różnicę między pliku projektu i płytki PCB, a także można dołączyć zdjęcia do poparcia roszczenia.
TAK, będziemy przerobić / przerobienie lub zwrotu wszystkich płatności.
