Board Sztywne PCB

Wprowadzenie

Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.

Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.

materiał Rodzaje

FR-4, CEM-1, CEM-3, IMS, High TG, High Frequency, Halogen Free, aluminiowa podstawa, podstawa rdzeniem metalowym

Obróbka powierzchniowa

HASL (LF), złota Flash, Enig, OSP (bezołowiowe zgodny), atrament węgla,
Zdzieralna S / M, Immersion Ag / cyna, złoto palec poszycia, Enig + złoty palec

Proces produkcji

Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.

Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.

Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.

Podanie

LED, telekomunikacja, program komputerowy, oświetlenie, maszyna do gier, automatyka przemysłowa, moc, samochodowe i wysokiej klasy elektroniki użytkowej, ect.a

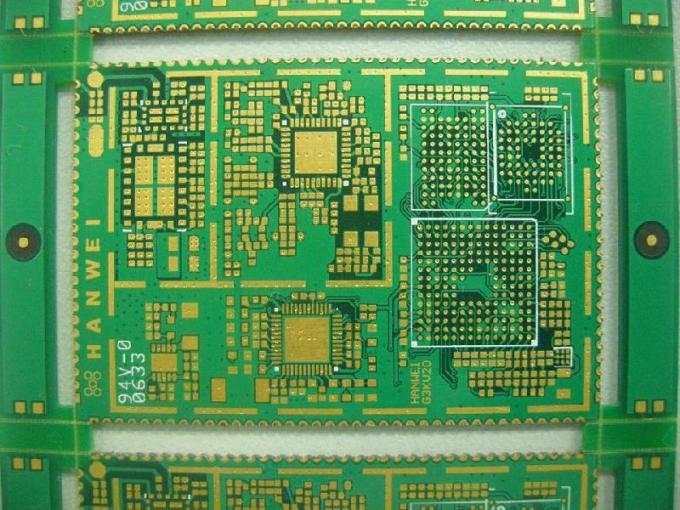

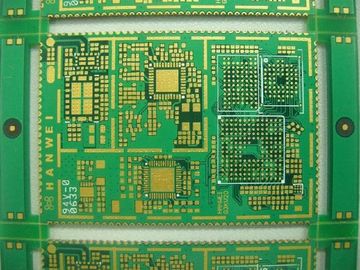

ARLON TEFLON 6 Warstwa wysoka tg PCB komórkowych sztywnej płyty, niestandardowe Płytki drukowane

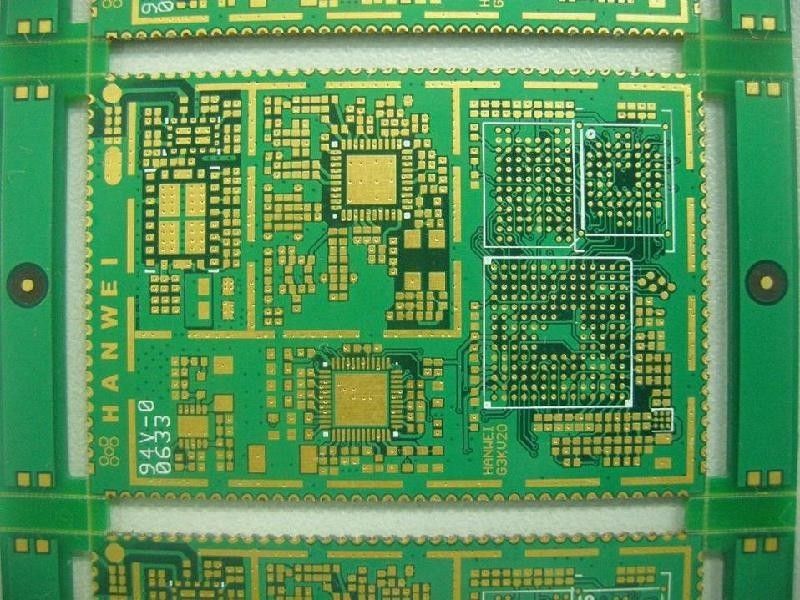

Duży Obraz : ARLON TEFLON 6 Warstwa wysoka tg PCB komórkowych sztywnej płyty, niestandardowe Płytki drukowane

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	SYF
Orzecznictwo:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-079

Zapłata:

Minimum Order Quantity:	10PCS
Cena:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

Kontakt

Szczegółowy opis produktu

Podkreślić:

wysoka prędkość druku projektu

druku wysokiej częstotliwości

ARLON TEFLON 6 Warstwa wysoka tg PCB komórkowych sztywnej płyty, niestandardowe Płytki drukowane

DANE produktu
surowiec	FR-4 (Tg 180)
Liczba warstw	6-warstwowa
grubość płyty	2.0mm
Grubość miedzi	2,0 uncji
Wykończenie powierzchni	Enig
Maska lutownicza	Zielony
sitodruk	Biały
Min. Śledzenie szerokość / Odstępy	0,075 / 0,075 mm
Min. Rozmiar dziury	0.25mm
Otwór ścienny Grubość miedzi	≥20μm
Pomiary	300 x 400mm
Opakowania	Wewnętrzna: próżniowo pakowane w bele miękkich tworzyw sztucznych Zewnętrzne: kartony z podwójnymi ramiączkami
Podanie	Komunikacja, samochód, komórka, komputer, medyczne
Korzyść	Konkurencyjne ceny, szybka dostawa, OEM i ODM, Darmowe próbki,
Specjalne wymagania	Buried And Blind Via, Impedancja kontrolnych poprzez wtyczki, BGA lutowania i Goldfinger są dopuszczalne
Orzecznictwo	UL, ISO9001: 2008, ROHS, REACH, SGS, bezhalogenowy

Zdolności produkcyjnej PCB
Inżynier Procesu	Egzemplarze	ZDOLNOŚĆ PRODUKCJI zdolności produkcyjnych
Laminat	Rodzaj	FR-1, FR-5, FR-4 High-Tg, Rogers, Isola, ITEQ, Aluminium, CEM-1, CEM-3, TACONIC, Arlon, TEFLON
Laminat	Grubość	0,2 ~ 3,2 mm
Typ produkcji	Liczba warstw	2L-16L
Typ produkcji	Obróbka powierzchniowa	HAL, złocenie, Immersion Złoto, OSP, Zanurzenie Srebro, Immersion cyny, ołowiu HAL darmo
Cut Laminowanie	Max. Wielkość panelu roboczego	1000 x 1200mm
Warstwa wewnętrzna	Wewnętrzne Grubość rdzenia	0.1 ~ 2.0mm
	Szerokość wewnętrzna / rozstaw	Min: 4 / 4mil
	Wewnętrzne Grubość miedzi	1,0 ~ 3,0 uncji
Wymiar	Grubość płyty Tolerancja	± 10%
Wymiar	Wyrównanie pośrednia	± 3mil
Wiercenie	Wytwarzanie Panel Wymiary	Max: 650 x 560mm
	średnica wiercenia	≧ 0.25mm
	Średnica otworu Tolerancja	± 0,05 mm
	Dziura Stanowisko Tolerancja	± 0.076mm
	Min.Annular Pierścień	0.05mm
PTH + panel poszycia	Grubość miedzi Otworów	≧ 20um
PTH + panel poszycia	Jednolitość	≧ 90%
Zewnętrzna warstwa	rozstawu	Min: 0,08 mm
Zewnętrzna warstwa	Rozstaw toru	Min: 0,08 mm
wzór Plating	Zakończone Grubość miedzi	1 uncja ~ 3 uncje
Eing / Flash Złoto	Nikiel Grubość	2.5um ~ 5.0um
Eing / Flash Złoto	złoto Grubość	0,03 ~ 0.05um
Maska lutownicza	Grubość	15 ~ 35um
Maska lutownicza	Maska lutownicza Most	3mil
Legenda	Szerokość linii odstępy / Linia	6 / 6mil
Złoty palec	Nikiel Grubość	≧ 120U "
Złoty palec	złoto Grubość	1 ~ 50 U "
Hot Air Level	Grubość Tin	100 ~ 300U "
Routing	Tolerancja wymiaru	± 0.1mm
	Slot Size	Min: 0.4mm
	Nóż Średnica	0.8 ~ 2.4mm
Tłoczenie	zarys Tolerancja	± 0.1mm
Tłoczenie	Slot Size	Min: 0.5mm
V-CUT	V-CUT Wymiar	Min: 60mm
	Kąt	15 ° 30 ° 45 °
	Pozostają Tolerancja grubości	± 0.1mm
fazowanie	fazowanie Wymiar	30 ~ 300mm
Test	Testowanie napięcia	250V
Test	Max.Dimension	540 x 400mm
Kontrola impedancja	Tolerancja	± 10%
aspekt Racje		12: 1
Wiercenie laserowe Rozmiar		4mil (0.1mm)
Specjalne wymagania		Buried And Blind Via, Impedancja kontrolnych poprzez wtyczki, BGA Lutowanie i Goldfinger są dopuszczalne
OEM i ODM usług		tak

Szybkie Szczegóły

Jednym z największych PCB (Printed Circuit Board) producentów w Chinach z ponad 500 pracowników.
Jednym z profesjonalnych producentów PCB w Chinach z 20-letnim doświadczeniem.
Certyfikat ISO9001: 2008, UL, CE, ROHS, REACH, bezhalogenowy jest spotkać.
Dobra jakość w konkurencyjnej cenie dla wszystkich rodzajów PCB wyprodukowanych przez syf.
Usługa One-stop PCB z montażem jest dostarczana do naszych klientów.
Najlepszy serwis z szybką reakcją jest zawsze dla naszych klientów.
Wszystkie rodzaje wykończenia powierzchni zostanie zaakceptowana, takich jak Enig, OSP.Immersion Silver, Immersion Tin, Immersion Gold, bezołowiowych Hasl, HAL.
Zaawansowane urządzenia produkcyjne importowane z Japonii i Niemiec, takich jak PCB Laminowanie Machine, wiertarki CNC, linii Auto-PTH, AOI (Automatic Optic Inspection), Probe Latająca maszyna i tak dalej.
BGA, Blind & Buried Vias i impedancja sterowania jest akceptowana.
