Wprowadzenie
Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.
Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.
materiał Rodzaje
FR-4, CEM-1, CEM-3, IMS, High TG, High Frequency, Halogen Free, aluminiowa podstawa, podstawa rdzeniem metalowym
Obróbka powierzchniowa
HASL (LF), złota Flash, Enig, OSP (bezołowiowe zgodny), atrament węgla,
Zdzieralna S / M, Immersion Ag / cyna, złoto palec poszycia, Enig + złoty palec

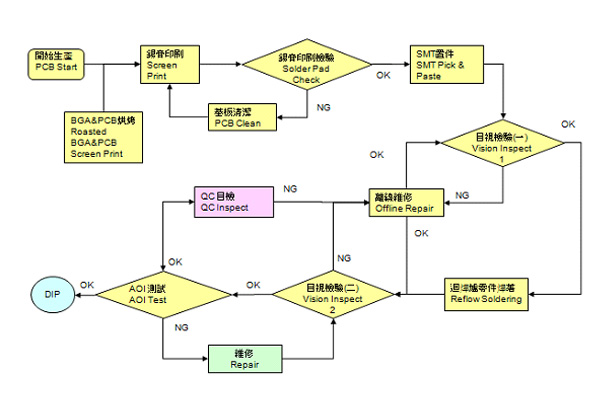

Proces produkcji
Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.
Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.
Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.
Podanie
LED, telekomunikacja, program komputerowy, oświetlenie, maszyna do gier, automatyka przemysłowa, moc, samochodowe i wysokiej klasy elektroniki użytkowej, ect.a
