Board Sztywne PCB

Wprowadzenie

Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.

Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.

materiał Rodzaje

FR-4, CEM-1, CEM-3, IMS, High TG, High Frequency, Halogen Free, aluminiowa podstawa, podstawa rdzeniem metalowym

Obróbka powierzchniowa

HASL (LF), złota Flash, Enig, OSP (bezołowiowe zgodny), atrament węgla,
Zdzieralna S / M, Immersion Ag / cyna, złoto palec poszycia, Enig + złoty palec

Proces produkcji

Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.

Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.

Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.

Podanie

LED, telekomunikacja, program komputerowy, oświetlenie, maszyna do gier, automatyka przemysłowa, moc, samochodowe i wysokiej klasy elektroniki użytkowej, ect.a

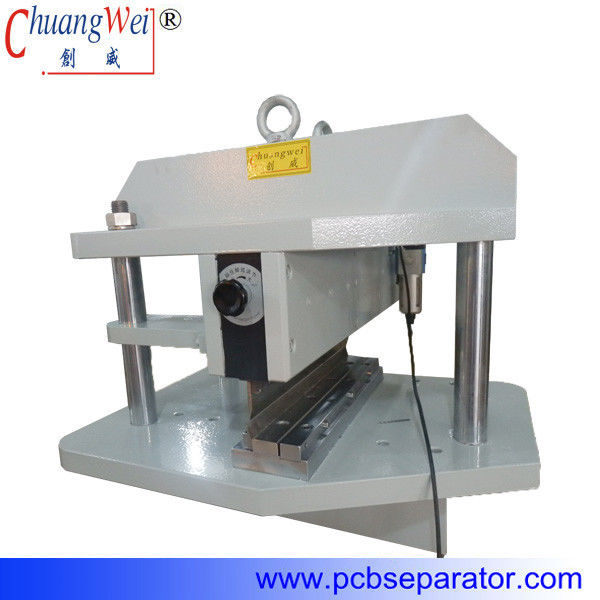

Separator PCB z 2 ostrzami liniowymi do aluminium PCB 0,3-3,5 mm

Duży Obraz : Separator PCB z 2 ostrzami liniowymi do aluminium PCB 0,3-3,5 mm

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan City, prowincja Guangdong, Chiny
Nazwa handlowa:	Chuangwei
Orzecznictwo:	CE
Numer modelu:	CWVC-450

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	negotiable
Szczegóły pakowania:	zdatny do żeglugi sklejki sprawa, bezpieczny, nie ma potrzeby do fumigacji
Czas dostawy:	W ciągu 7 dni od otrzymania płatności.
Zasady płatności:	T / T, L / C
Możliwość Supply:	1000 zestawów / rok

Kontakt

Szczegółowy opis produktu

Ostrze:	Liniowy	Grubość cięcia:	0,3-3,5 mm
Prędkość cięcia:	Ze względu na poziom umiejętności operatora	Gwarancja:	Rok
Rodzaj:	Pneumatyczny	Orzecznictwo:	CE ISO
Podkreślić:	Odkładanie płytek PCB , separatory PCB

Separator PCB z 2 ostrzami liniowymi do aluminium PCB 0,3-3,5 mmCechy:

1. Sztywna konstrukcja maszyny w nowym stylu, ścinanie sztywnej i grubej metalowej płyty o dowolnej długości w bezpieczniejszy i łatwiejszy sposób.
2. Ścinaj długie deski bezpośrednio, bez obracania kierunku PCB.
3. Proces ścinania bez wibracji dzięki pneumatycznemu zespołowi napędowemu.
4. Ścinanie PCB bez naprężeń zginających i rozciągających.
5. Operacja sterowania PCB polega na tym, że operator naciska pedał nożny, aby ścinać PCB.
6. Najwyższe elementy w pobliżu rowka v na płytce drukowanej mogą mieć do 50 mm.
7. Szczelina do włożenia płytki drukowanej może być łatwa do wyregulowania.

Maszyna do separacji PCB V-CUT:

1. Ładne do ścinania v cut metalowa płyta, aluminiowa płytka drukowana, taśma LED, miedziana płytka drukowana itp.
2. Ścinaj płynnie sztywną i grubą deskę.
3. Do obsługi użyj zaworu pneumatycznego i elektromagnetycznego.

Dane techniczne maszyny do separacji płytek drukowanych V-CUT:

Model	CWVC-450
Liniowa długość ostrzy	450 mm (można wykonać na zamówienie)
Materiał ostrzy	stal szybkotnąca
Maksymalna długość ścinania PCB	nieograniczony
Grubość ścinania PCB	0,3-3,5 mm
Napięcie i moc	110 V/220 V -- 10 W
Robocze ciśnienie powietrza	0,5-0,7 MPa
Szybkość ścinania PCB	ze względu na poziom umiejętności operatora
Rozmiar maszyny do cięcia PCB	900760750
Masa maszyny do cięcia PCB	475 kg

Nasze usługi

1. Inżynierowie dostępni do obsługi maszyn zamorskich.	Inżynierowie są dostępni do wysłania do krajów obcych w celu szkolenia maszyn i oferowania wsparcia technicznego.
2. Dojrzała technika i prekursor procesu sprawia, że maszyny są wysokiej jakości.	Jako największa fabryka w południowych Chinach mamy 12-letnie doświadczenie w produkcji maszyn do separatorów PCB i maszyn do lutowania.maszyna do routera pcb Nasz zespół badawczo-rozwojowy stale ulepsza istniejące maszyny, aby sprostać trendom rozwoju rynku.
3. Skuteczna obsługa klienta.maszyna do routera pcb	Wszyscy razem jesteśmy silniejsi i mądrzejsi niż każdy z nas z osobna.Aby odnieść sukces, musimy przyjąć odpowiedzialność, współpracować z kolegami i działami, skutecznie komunikować się między sobą, wzbudzać entuzjazm i uczestniczyć w podejmowaniu decyzji.Być dostępnym dla klientów i zapewniać szybkie odpowiedzi w celu rozwiązania ich problemów i tworzenia wartości dla klientów.
4. Roczna gwarancja na maszyny z wyjątkiem akcesoriów.b router	Solidna konstrukcja ramy i japońskie stalowe ostrza uzyskały dobrą ocenę i uznanie klientów zamorskich.Oferujemy części do wymiany w ramach gwarancji bezpłatnie, klienci muszą tylko ponieść opłatę za przewóz.
Nasza misja:	Bieżąca innowacja technologiczna separatora PCB przemysłu PCB, aby stworzyć większą wartość, umożliwiając klientom sukces
Nasza wizja:	branży PCB, aby stać się wiodącym na świecie dostawcą rozwiązań w zakresie separatorów PCB.maszyna do routera pcb

Certyfikat CE

Separator PCB z 2 ostrzami liniowymi do aluminium PCB 0,3-3,5 mm
