Board Sztywne PCB

Wprowadzenie

Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.

Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.

materiał Rodzaje

FR-4, CEM-1, CEM-3, IMS, High TG, High Frequency, Halogen Free, aluminiowa podstawa, podstawa rdzeniem metalowym

Obróbka powierzchniowa

HASL (LF), złota Flash, Enig, OSP (bezołowiowe zgodny), atrament węgla,
Zdzieralna S / M, Immersion Ag / cyna, złoto palec poszycia, Enig + złoty palec

Proces produkcji

Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.

Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.

Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.

Podanie

LED, telekomunikacja, program komputerowy, oświetlenie, maszyna do gier, automatyka przemysłowa, moc, samochodowe i wysokiej klasy elektroniki użytkowej, ect.a

Quick Turn PCB sztywne Montaż / Printed Circuit Board Assembly

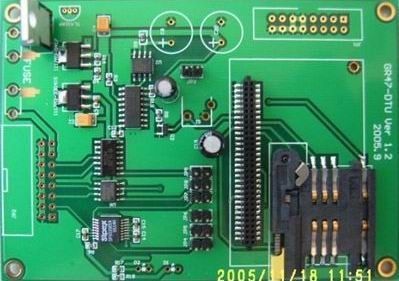

Duży Obraz : Quick Turn PCB sztywne Montaż / Printed Circuit Board Assembly

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	HUASWIN
Orzecznictwo:	ISO/UL/RoHS
Numer modelu:	HSPCBA1069

Zapłata:

Minimalne zamówienie:	1 zestawy
Cena:	negotiable
Szczegóły pakowania:	Antystatyczna torba + antystatyczna folia bąbelkowa + Dobra jakość pudełko kartonowe
Czas dostawy:	15-20 dni roboczych
Zasady płatności:	T/T, Western Union, l/c
Możliwość Supply:	10, 000pcs miesięcznie

Kontakt

Szczegółowy opis produktu

Quick Turn PCB sztywne Montaż / Printed Circuit Board Assembly

specyfikacje

1. Montaż PCB na SMT i DIP

2. PCB schematyczny rysunek / layout / produkcji

3. PCBA klon / deska do zmiany

4. Elementy zaopatrzenia i zakupów dla PCBA

5. Konstrukcja obudowy i formowania wtryskowego tworzyw sztucznych

6. Usługi testowania. W tym: AOI, fuction testowanie, testowanie, w obwodzie rentgenowskie do testowania BGA, pasta 3D Grubość test

7. IC programowanie

Wymagania cytat:

Poniższe dane techniczne są potrzebne do cytatu:
1) Materiał bazowy:
2) Grubość płytki:
3) Grubość miedzi:
4) Obróbka powierzchni:
5) Kolor maski lutowniczej i sitodruk:
6) Ilość
7) plików Gerber & BOM

Huaswin specjalizuje się w produkcji i montażu PCB i PCB

Możliwości PCBA:

Szybkie prototypowanie
Wysoka mix, niskiej i średniej budowy objętość
SMT MinChip: 0201
BGA: 1,0 do 3,0 mm skoku
Przelotowego otworu montażowego
Procesy specjalne (takie jak powłoki ochronnej i zalewania)
możliwość ROHS
IPC-A-610E oraz IPC / EIA-STD wykonanie operacji

Szczegółowa Specyfikacja Produkcja PCB

1	warstwa	1-30 warstwa
2	Materiał	CEM-1 CEM-3 FR-4, FR-4 High TG Poliamid, Na bazie aluminium materiał.
3	grubość płyty	0.2mm-6mm
4	Max.finished rozmiar pokładzie	800 * 508mm
5	Min.drilled wielkość otworu	0.25mm
6	szerokość min.line	0,075 mm (3mil)
7	rozstaw min.line	0,075 mm (3mil)
8	Wykończenie powierzchni	HAL, HAL ołowiu, Immersion Złoto / Srebrny / Tin, Twarde złoto, OSP
9	grubość miedzi	0.5-4.0oz
10	Kolor maski lutowniczej	zielony / czarny / biały / czerwony / niebieski / żółty
11	opakowanie wewnętrzne	Pakowanie próżniowe, torba z tworzywa sztucznego
12	Zewnętrzne opakowanie	standardowe opakowanie kartonowe
13	tolerancja Hole	PTH: ± 0,076, NTPH: ± 0,05
14	Certyfikat	UL, ISO9001, ISO14001, ROHS, TS16949
15	Profilowanie wykrawania	Routing, V-CUT, fazowania

Usługi montażu PCB:

Montaż SMT

Automatyczne Pick & Place
Komponent Umieszczenie tak małe jak 0201
Dobra Pitch QEP - BGA
Automatic Optical Inspection

Przelotowego otworu montażowego

lutowania na fali
Montaż ręczny i lutowania
materiał Sourcing
IC wstępnego programowania / Spalanie online
Testowanie funkcji zgodnie z wnioskiem
Starzenie się test na tablicach LED i zasilanie
Kompletny montaż jednostki (która w tym tworzyw sztucznych, metalowe pudełko, Coil, montaż kabli itp)
projektowanie opakowań

Powłoka ochronna

Zarówno dip-powłoka i pionowe powlekanie natryskowe jest dostępna. Ochrona nieprzewodzącą warstwę dielektryczną, który jest
nałożono na zadrukowaną zespołu płyty obwodu ochrony układu elektronicznego przed uszkodzeniem spowodowanym
zanieczyszczenie, solnej, wilgoć, grzyby, kurz i korozja spowodowana trudnych lub ekstremalnych warunkach.
Powlekanych, to jest wyraźnie widoczne jasne błyszczące i materiału.

Kompletna skrzynki budować

Kompletne rozwiązania 'Box budowę "w tym gospodarki materiałowej wszystkich podzespołów, części elektromechanicznych,
tworzywa sztuczne, osłonki i druk materiałów i opakowań

Metody badania

Testowanie AOI
Sprawdza pasty lutowniczej
Sprawdza komponentów w dół do 0201 "
Sprawdza brakujących elementów, offset, niewłaściwe części, polaryzacji
X-Ray Inspekcja
X-Ray zapewnia wysokiej rozdzielczości sprawdzenie:
BGA
gołe deski

In-Circuit Testing
In-Circuit Testing jest powszechnie stosowany w połączeniu z AOI minimalizując wady funkcjonalne spowodowanych
Problemy elementów.

Test mocy-up
Zaawansowana funkcja testowa
Flash urządzenie programujące
testy funkcjonalne

Procesy jakościowe:

1. IQC: Incoming Quality Control (Incoming Materiały Inspection)
2. Kontrola pierwszej (FAI) dla każdego procesu
3. IPQC: w kontroli jakości procesu
4. QC: 100% Test & Inspection
5. QA: Quality Assurance na podstawie inspekcji QC ponownie
6. Wykonanie: IPC-A-610, ESD
7. Zarządzanie jakością oparty na CQC, ISO9001: 2008, ISO / TS16949
