Board Sztywne PCB

Wprowadzenie

Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.

Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.

materiał Rodzaje

FR-4, CEM-1, CEM-3, IMS, High TG, High Frequency, Halogen Free, aluminiowa podstawa, podstawa rdzeniem metalowym

Obróbka powierzchniowa

HASL (LF), złota Flash, Enig, OSP (bezołowiowe zgodny), atrament węgla,
Zdzieralna S / M, Immersion Ag / cyna, złoto palec poszycia, Enig + złoty palec

Proces produkcji

Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.

Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.

Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.

Podanie

LED, telekomunikacja, program komputerowy, oświetlenie, maszyna do gier, automatyka przemysłowa, moc, samochodowe i wysokiej klasy elektroniki użytkowej, ect.a

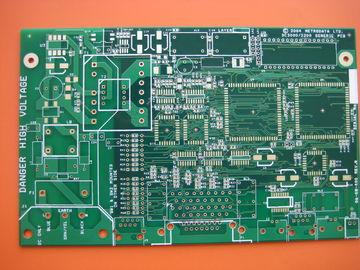

Płyta złota Flex Płyta PCB Płyta 10um Maska Solder dla Komputera / Winda / Kontroler

Gold Plating Flex Rigid PCB Board 10um Solder Mask For Computer / Elevator / Controller

Duży Obraz : Płyta złota Flex Płyta PCB Płyta 10um Maska Solder dla Komputera / Winda / Kontroler

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	LT Circuit
Orzecznictwo:	UL E354810,SGS

Zapłata:

Minimalne zamówienie:	Nie MOQ
Cena:	negotiable
Szczegóły pakowania:	bag 20szt/odkurzacz + opakowania eksportowego
Czas dostawy:	5-12Days
Zasady płatności:	T/T, OA, Akredytywa, Western Union
Możliwość Supply:	Dziesięć tysięcy kwadratowych metrów miesięcznie

Kontakt

Szczegółowy opis produktu

Podkreślić:

Sztywne obwodów drukowanych

szybkie Włączanie pcb

Płyta złota Flex Płyta PCB Płyta 10um Maska Solder dla Komputera / Winda / Kontroler

		Prototyp o wysokiej precyzji	Produkcja masowa PCB
Maks. Warstwy		1-28 warstw	1-14 warstw
MIN szerokość linii (mil)		3 mil	4 mil
MIN Linia przestrzeni (mil)		3 mil	4 mil
Min przez (wiercenie mechaniczne)	Grubość płyty <1,2mm	0,15 mm	0,2 mm
	Grubość płyty <2,5 mm	0,2 mm	0,3 mm
	Grubość płyty> 2,5 mm	Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Rationa Aspect		Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Grubość płyty	MAX	8mm	7 mm
Grubość płyty	MIN	2 warstwy: 0.2mm, 4 warstwy: 0.35mm, 6 warstw: 0.55mm, 8 warstw: 0.7mm, 10 warstw: 0.9mm	2 warstwy: 0.2mm, 4 warstwy: 0.4mm, 6 warstw: 0.6mm, 8warstwy: 0.8mm
Rozmiar płyty MAX		610 * 1200 mm	610 * 1200 mm
Maks. Grubość miedzi		0,5-6oz	0,5-6oz
Immersion Gold / Złocona Grubość		Zanurzenie złota: Au, 1-8u " Złoty palec: Au, 1-150u " Pozłacane: Au, 1-150u " Niklowany: 50-500u "
Grubość miedziana miedzi		25g 1mil	25g 1mil
Tolerancja	Grubość płyty	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%
	Tolerancja konspektu	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm
	Impedancja	± 10%	± 10%
MIN Maska lutownicza		0,08 mm	0,10 mm
Podłączanie funkcji Vias		0,25 mm - 0,60 mm	0,70 mm - 1,00 mm

Opisać

1. Profesjonalny producent PCB i PCB specjalizujący się w jednostronnych płytkach drukowanych, PCB dwustronnie, wielowarstwowej PCB, układzie PCB i projektowaniu oraz montażu PCB

2. Typ materiału: FR4, materiał niehalogenowy, podstawa aluminiowa, baza podstawy, materiał wysokiej częstotliwości, gruba miedź folia, 94-V0 (HB), materiał PI, HIGH TG: SL S1000-2, ITEQ: IT180

3. Obróbka powierzchni: HAL, złoto zanurzeniowe, imitacja zanurzeniowa, srebro zanurzeniowe, złoty palec, OSP, HAL (złoto zanurzeniowe, OSP, srebro zanurzeniowe, imitacja zanurzeniowa) + złoty palec

Podanie

Produkty są stosowane do szerokiej gamy przemysłów high-tech, takich jak: LED, telekomunikacja, aplikacja komputerowa, oświetlenie, automat do gier, przemysłowa kontrola, moc, samochodowe i wysokiej klasy elektroniki użytkowej itp. Nieustannie pracując i starając się o marketing, produkty eksportowane są do Ameryki, Kanady, Europy, Afryki i innych krajów Azji Pacyfiku

Korzyść

1. bezpośrednio fabrykę PCB
2. PCB Posiadają kompleksowy system kontroli jakości
3. PCB dobrej cenie
4. Szybki czas dostarczania PCB z 48 godzin.
5. Certyfikacja PCB (ISO / UL E354810 / RoHS)
6. 8 lat doświadczenia w eksporcie
7. PCB nie jest MOQ / MOV.
8. Płyta PCB jest wysoka jakością. Zbadaj teAOI (Automatyczna inspekcja optyczna), QA / QC, lotnia, Etesting
