Board Sztywne PCB

Wprowadzenie

Flex płytki obwodów drukowanych są sztywne płyty wykorzystujące połączenie elastycznych i sztywnych technologii planszowych w aplikacji. Sztywną Flex płyty składają się z wielu warstw elastycznych podłoży obwodów przyłączonych do jednego lub więcej sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od konstrukcji aplikacji. Elastyczne podłoża są zaprojektowane tak, aby być w ciągłym elastyczny i są zwykle formowane w zgiętej łuku, podczas wytwarzania lub montażu.

Sztywne Flex wzory są trudniejsze niż konstrukcji typowej sztywnej środowiska pokładzie, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą efektywność przestrzenną. Będąc w stanie zaprojektować w trzech wymiarach sztywne Flex projektanci mogą skręcać, złożyć i toczyć elastycznych podłoży deska do osiągnięcia pożądanego kształtu końcowego pakietu aplikacji.

materiał Rodzaje

FR-4, CEM-1, CEM-3, IMS, High TG, High Frequency, Halogen Free, aluminiowa podstawa, podstawa rdzeniem metalowym

Obróbka powierzchniowa

HASL (LF), złota Flash, Enig, OSP (bezołowiowe zgodny), atrament węgla,
Zdzieralna S / M, Immersion Ag / cyna, złoto palec poszycia, Enig + złoty palec

Proces produkcji

Czy wytwarzania sztywnej flex prototypowych lub produkcyjnej ilości wymagających dużej skali wytwarzanie sztywne Flex PCB i montaż PCB, technologia jest sprawdzona i niezawodna. Część Flex PCB jest szczególnie dobra w przezwyciężaniu problemów przestrzeń i waga z przestrzennymi stopni swobody.

Staranne rozważenie rozwiązań Flex-sztywne i właściwa ocena dostępnych opcji na wczesnych etapach sztywnego elastycznego PCB fazie projektowania powróci znaczące korzyści. Bardzo ważne jest sztywna Flex PCB fałszerz jest zaangażowana na wczesnym etapie procesu projektowania w celu zapewnienia projektowania i Fab porcje są zarówno w koordynacji oraz uwzględnienie końcowych wariacji produktu.

Sztywna Flex faza produkcji jest również bardziej skomplikowane i czasochłonne niż sztywnej płycie produkcji. Wszystkie elastyczne elementy sztywnego elastycznego montażu mają zupełnie różne procesy obsługi, trawienie i lutowania niż sztywnych płyt FR4.

Podanie

LED, telekomunikacja, program komputerowy, oświetlenie, maszyna do gier, automatyka przemysłowa, moc, samochodowe i wysokiej klasy elektroniki użytkowej, ect.a

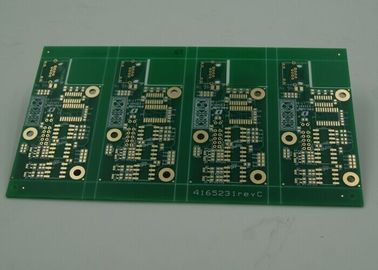

Wysoka czteroskładnikowa warstwa Matt Green FR4 Płyta PCB Immersion Gold Wykończenie White Silkscreen

Duży Obraz : Wysoka czteroskładnikowa warstwa Matt Green FR4 Płyta PCB Immersion Gold Wykończenie White Silkscreen

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	LT Circuit
Orzecznictwo:	UL E354810,SGS

Zapłata:

Minimalne zamówienie:	Nie MOQ
Cena:	negotiable
Szczegóły pakowania:	bag 20szt/odkurzacz + opakowania eksportowego
Czas dostawy:	5-12Days
Zasady płatności:	T/T, OA, Akredytywa, Western Union
Możliwość Supply:	Dziesięć tysięcy kwadratowych metrów miesięcznie

Kontakt

Szczegółowy opis produktu

materiał:	FR4	Grubość płytki:	1,6 mm
Grubości miedzi:	1oz	Soldermask:	Matt Green
Sitodruk:	Biały	Suche wykończenie:	Zanurzenie złoto
Podkreślić:	Sztywne obwodów drukowanych , szybkie Włączanie pcb

Informacje ogólne o wysokiej Tg PCB

Tg oznacza temperaturę przejścia szkła. Ponieważ palność płyty V-0 (UL 94-V0), więc jeśli temperatura przekroczy wyznaczoną wartość Tg, płyta będzie się zmieniać ze stanu szklistego na stan gumy, a wtedy będzie to miało wpływ na działanie płyty.

Jeśli temperatura robocza Twojego produktu jest wyższa niż zwykle (130-140 ° C), należy użyć materiału o wysokim Tg>> 170 ° C. Oto kilka popularnych surowców High Tg na rynku:

S1170 i S1000-2: SYL (technologia Shengyi);

Również jest wiele różnych materiałów hi-tg nie wymienionych tutaj, inny kraj, inna firma wolą używać różnych materiałów. Proszę zapoznać się z kartą charakterystyki każdego z nich, aby wybrać najbardziej odpowiedni dla Ciebie materiał. Jeśli nie ma szczególnej uwagi, normalnie używamy S1170 z SYL.

170Tg jest również popularny w przemyśle diodowym, ponieważ rozproszenie ciepła LED jest wyższe od zwykłych elementów elektronicznych, a sama struktura płyty FR4 jest dużo tańsza niż w przypadku MCPCB. Jeśli temperatura robocza jest wyższa niż 170/180 ° C, np. 200 ° C, 280 ° C lub nawet wyższa, lepiej użyć płyty ceramicznej, która może przechodzić przez -55 ~ 880 ° C.

Skontaktuj się z nami, aby uzyskać więcej informacji na temat płyty Hi Tg.

Korzyść

1.PCB fabryki bezpośrednio
2.PCB Mieć kompleksowy system kontroli jakości

3.PCB dobra cena
4.PCB szybki czas dostawy od 48 godzin.
5.PCB certyfikacja (ISO / UL E354810 / RoHS)

6,8-letnie doświadczenie w obsłudze eksportowej

7.PCB nie jest MOQ / MOV.

8.PCB jest wysokiej jakości. Zbadaj teAOI (Automatyczna inspekcja optyczna), QA / QC, lotnia, Etesting

		Prototyp o wysokiej precyzji	Produkcja masowa PCB
Maks. Warstwy		1-28 warstw	1-14 warstw
MIN szerokość linii (mil)		3 mil	4 mil
MIN Linia przestrzeni (mil)		3 mil	4 mil
Min przez (wiercenie mechaniczne)	Grubość płyty <1,2mm	0,15 mm	0,2 mm
	Grubość płyty <2,5 mm	0,2 mm	0,3 mm
	Grubość płyty> 2,5 mm	Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Rationa Aspect		Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Grubość płyty	MAX	8mm	7 mm
Grubość płyty	MIN	2 warstwy: 0.2mm, 4 warstwy: 0.35mm, 6 warstw: 0.55mm, 8 warstw: 0.7mm, 10 warstw: 0.9mm	2 warstwy: 0.2mm, 4 warstwy: 0.4mm, 6 warstw: 0.6mm, 8warstwy: 0.8mm
Rozmiar płyty MAX		610 * 1200 mm	610 * 1200 mm
Maks. Grubość miedzi		0,5-6oz	0,5-6oz
Immersion Gold / Złocona Grubość		Zanurzenie złota: Au, 1-8u " Złoty palec: Au, 1-150u " Pozłacane: Au, 1-150u " Niklowany: 50-500u "
Grubość miedziana miedzi		25g 1mil	25g 1mil
Tolerancja	Grubość płyty	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%
	Tolerancja konspektu	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm
	Impedancja	± 10%	± 10%
MIN Maska lutownicza		0,08 mm	0,10 mm
Podłączanie funkcji Vias		0,25 mm - 0,60 mm	0,70 mm - 1,00 mm

Opis

1.Profesjonalny producent PCB specjalizujący się w jednostronnych płytkach drukowanych, PCB dwustronny, wielowarstwowej płytce drukowanej.

2. Typ materiału: FR4, materiał niehalogenowy, podstawa aluminiowa, baza podstawy, materiał wysokiej częstotliwości, gruba miedź folia, 94-V0 (HB), materiał PI, HIGH TG: SL S1000-2, ITEQ: IT180

3. Obróbka powierzchni: HAL, złoto zanurzeniowe, imitacja zanurzeniowa, srebro zanurzeniowe, złoty palec, OSP, HAL (złoto zanurzeniowe, OSP, srebro zanurzeniowe, imitacja zanurzeniowa) + złoty palec

Podanie

Produkty są stosowane do szerokiej gamy przemysłów high-tech, takich jak: diody LED, telekomunikacja, aplikacja komputerowa, oświetlenie, automaty do gry, kontrola przemysłowa, elektronika samochodowa, elektronika samochodowa itp. Nieustannie pracując i starając się o marketing, produkty eksportowane są do Ameryki, Kanady, Europy, Afryki i innych krajów Azji Pacyfiku
