Prototypowe Płytki drukowane

Typ materiału:

FR4, materiał non-halogen, aluminium Podstawa Cooper Base, materiał o wysokiej częstotliwości, gruba folia miedziana, 94-V0 (HB), PI Materiał, WYSOKI TG: SL S1000-2, ITEQ: IT180

Obróbka powierzchniowa: HAL, Immersion Gold Immersion cyny, srebra Immersion Gold Finger, OSP, HAL (Immersion Złoto, OSP, Immersion srebro, Immersion Tin) + Goldfinger

Podanie

PCB są stosowane w wielu gałęziach przemysłu high-tech, takie jak: diody LED, telekomunikacji, aplikacji komputerowej, oświetlenie, urządzenia do gier, kontroli przemysłowej, mocy, samochodów i elektroniki użytkowej high-end, ect. Dzięki nieustannej pracy i wysiłku do wprowadzania do obrotu produktów, eksport do Ameryki, Kanady, Europy, Afryki powiatów i innych krajach Azji i Pacyfiku.

FAQ

Jakie są dostępne rozmiary dziury?

14 mils do 150 mil - przyrostem 1 mil
150 mils do 200 mil - Zwiększa 5 mil
powyżej 200 mils - otwory będą wyprowadzane
Używamy tylko ćwiczenia w jednostkach imperialnych. Pliki wysłane w jednostkach metrycznych (mm) zostanie przekształcony angielskich jednostek (mil) i zaokrąglone w górę do najbliższej mil.

Jestem przyzwyczajony do projektowania w jednostkach metrycznych, gdy strona jest określona w jednostkach brytyjskich. Czy istnieje schemat konwersji mogę odnieść się do?

W przypadku żądania kalkulacji ceny, forma cytat może obsługiwać jednostki mm oraz calach dla wymiarów.

Jak określić wewnętrzną wycięcia / Frezowanie w moim projekcie?

Wszystkie wewnętrzne wycięcia / Gniazda / frezowanie powinno być określone w tej samej warstwie jest zarys pokładzie. Za wykorzystanie routingu minimalna wielkość szczeliny wynosi 32 mils. W czasie zamówienia, proszę podać ten wymóg w sekcji "specjalne zamówienie", tak aby nasi inżynierowie CAM jest tego świadomy. To nie jest coś, co często spotykamy - więc istnieje szansa, możemy je przeoczyć. Upewnij się, że jest nam znana.

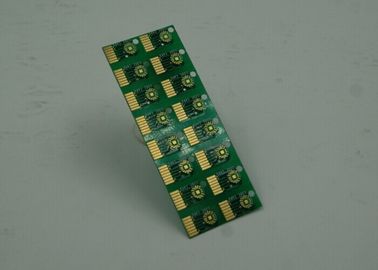

Złoty Pierścień Prototypowy Płytki drukowane PLIG Plating FR4 Zielony Masło lutownicze

Duży Obraz : Złoty Pierścień Prototypowy Płytki drukowane PLIG Plating FR4 Zielony Masło lutownicze

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	LT CIRCUIT
Orzecznictwo:	UL E354810, SGS, ISO9001:2008

Zapłata:

Minimalne zamówienie:	Nie MOQ
Cena:	negotiable
Szczegóły pakowania:	próżnia + karton
Czas dostawy:	3-20 dni
Zasady płatności:	T/T, OA, L/C, Western Union, PayPal, itd.
Możliwość Supply:	Dziesięć tysięcy kwadratowych metrów miesięcznie

Kontakt

Szczegółowy opis produktu

materiał:	FR4	Liczba warstw:	2
Wykończenie powierzchni:	ENIG	Grubość płytki:	0,8 mm
Grubości miedzi:	1oz	Soldermask:	Zielony
Sitodruk:	Biały
Podkreślić:	Prototypowe wytwarzanie płytek drukowanych , prototypowe układy scalone

Złoty Pierścień Prototypowy Płytki drukowane PLIG Plating FR4 Zielony Masło lutownicze

Zdolność

		Prototyp o wysokiej precyzji	Produkcja masowa PCB
Maks. Warstwy		1-28 warstw	1-14 warstw
MIN szerokość linii (mil)		3 mil	4 mil
MIN Linia przestrzeni (mil)		3 mil	4 mil
Min przez (wiercenie mechaniczne)	Grubość płyty <1,2mm	0,15 mm	0,2 mm
	Grubość płyty <2,5 mm	0,2 mm	0,3 mm
	Grubość płyty> 2,5 mm	Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Rationa Aspect		Współczynnik proporcji <13: 1	Współczynnik proporcji <13: 1
Grubość płyty	MAX	8mm	7 mm
Grubość płyty	MIN	2 warstwy: 0.2mm, 4 warstwy: 0.35mm, 6 warstw: 0.55mm, 8 warstw: 0.7mm, 10 warstw: 0.9mm	2 warstwy: 0.2mm, 4 warstwy: 0.4mm, 6 warstw: 0.6mm, 8warstwy: 0.8mm
Rozmiar płyty MAX		610 * 1200 mm	610 * 1200 mm
Maks. Grubość miedzi		0,5-6oz	0,5-6oz
Immersion Gold / Złocona Grubość		Zanurzenie złota: Au, 1-8u " Złoty palec: Au, 1-150u " Pozłacane: Au, 1-150u " Niklowany: 50-500u "
Grubość miedziana miedzi		25g 1mil	25g 1mil
Tolerancja	Grubość płyty	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%	Grubość płyty <1.0mm: +/- 0.1mm 1.0mm <grubość płyty <2.0mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8%
	Tolerancja konspektu	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300 mm: +/- 0.2 mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300 mm: +/- 0.2 mm
	Impedancja	± 10%	± 10%
MIN Maska lutownicza		0,08 mm	0,10 mm
Podłączanie funkcji Vias		0,25 mm - 0,60 mm	0,70 mm - 1,00 mm

Podanie

PCB stosuje się do szerokiej gamy przemysłów high-tech, takich jak: diody LED, telekomunikacja, aplikacja komputerowa, oświetlenie, automaty do gry, kontrola przemysłowa, elektronika użytkowa, elektronika samochodowa itp. Nieustannie pracując i starając się o marketing, produkty eksportowane są do Ameryki, Kanady, Europy, Afryki i innych krajów Azji Pacyfiku

Opis

1. Profesjonalny producent PCB i PCB specjalizujący się w jednostronnych płytkach drukowanych, PCB dwustronnie, wielowarstwowej PCB, układzie PCB i projektowaniu oraz montażu PCB

2. Typ materiału: FR4, materiał niehalogenowy, podstawa aluminiowa, baza podstawy, materiał wysokiej częstotliwości, gruba miedź folia, 94-V0 (HB), materiał PI, HIGH TG: SL S1000-2, ITEQ: IT180

3. Obróbka powierzchni: HAL, złoto zanurzeniowe, imitacja zanurzeniowa, srebro zanurzeniowe, złoty palec, OSP, HAL (złoto zanurzeniowe, OSP, srebro zanurzeniowe, imitacja zanurzeniowa) + złoty palec
