Wielowarstwowe PCB

  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy
  • wysoka precyzja Wielowarstwowe PCB dostawcy

Wprowadzenie

Wielowarstwowych płytek drukowanych (PCB) stanowiły kolejny ważny krok w ewolucji technologii wytwarzania. Z platformy bazowej dwustronnie ocynkowana thru przyszedł bardzo wyrafinowany i kompleksową metodologię, która ponownie umożliwi projektantom płytce drukowanej dynamiczny zakres interkonektów i aplikacji.

Obwody wielowarstwowe były niezbędne w rozwoju współczesnej informatyki. Wielowarstwowa konstrukcja PCB podstawowe i wykonanie są podobne do micro chip produkcji na makro wielkości. Zakres kombinacji materiałów jest bardzo szeroki od podstawowego szkła epoksydowej egzotycznych wypełnień ceramicznych. Wielowarstwowe może być budowana na ceramicznej, miedzi i aluminium. Niewidomych i pochowany przelotek są zwykle wytwarzane wraz z nakładką na via technologii.

Proces produkcji

1. Chemical Clean

W celu uzyskania dobrej jakości trawione wzorca, to jest konieczne, aby zapewnić dużą przyczepność warstwy oporowej i powierzchni podłoża, podłoże lub warstwę tlenku powierzchni, oleju, pyłu, odciski palców i innych zanieczyszczeń. Dlatego zanim warstwa oprzeć się najpierw nakłada się na powierzchnię płyty i powierzchnia folia miedziana czyszczenia chropowatą warstwę osiągnie określony poziom.
Płyta wewnętrzna: rozpoczął cztery panele, wewnętrzna (drugi i trzeci warstw) to trzeba zrobić w pierwszej kolejności. Wewnętrzna warstwa jest wykonana z włókien szklanych i żywicy epoksydowej kompozytowych górne i dolne powierzchnie blachy miedzianej.

2. Cut Sheet Dry Film Laminowanie

Powlekania fotorezystywnego: musimy mieć kształt płytki wewnętrznej, najpierw umieszcza się suchy film (oprzeć, Fotorezyst) na wewnętrznym arkuszu warstwy. Powłoce poliestrowej jest cienka folia, film fotorezystu i folię ochronną z polietylenu składa się z trzech części. Kiedy folia powłoce wychodząc z polietylenu folii ochronnej jest odrywana, a następnie w warunkach wysokiej temperatury i ciśnienia w suchej powłoki jest osadzona na miedzi.


3. Obraz Expose i Obraz Develop

Ekspozycji: napromieniowania UV fotoinicjatorów absorbuje światło rozkłada się na rodniki, inicjatora fotopolimeryzacji rodnikowej, a następnie polimeryzację monomerów do generowania reakcji sieciowania, tworząc nierozpuszczalny w rozcieńczonym roztworem alkalicznym po reakcji w strukturze polimeru. Polimeryzację prowadzi się przez pewien czas, w celu zapewnienia stabilności procesu, a nie bezpośrednio po rozdarcie folii poliestrowej ekspozycja powinna dłużej niż 15 minut, aby reakcja polimeryzacji kontynuować, przed utworzeniem filmu poliestrowego rozdarty.
Twórca: reakcja rozwiązanie aktywne grupy naświetlone części światłoczułego filmu z rozcieńczonym alkaliów rozpuszczalnych substancji rozpuszczonej produkcji w dół, pozostawiając już utwardzona sieciowania światłoczuły fragment wzorca

4. Miedź Etch

Elastycznych płytek drukowanych lub drukowane proces wytwarzania deski, reakcji chemicznej z folii miedzianej część nie może być usunięta, w celu utworzenia pożądanego wzoru w obwodzie miedzi pod fotomaski nie wytrawia zatrzymanego wpływ.

5. Gazy Resist & Post Etch dziurkacza i AOI Inspekcja & Oxide

Celem filmu jest wytrawić płytkę zatrzymany po usunięciu warstwy oporowej tak, że po miedzi narażone. "Żużel Film" filtra i recykling odpadów powinny być odpowiednio utylizowane. Jeśli pójdziesz po filmie można prać całkowicie czyste, można brać pod uwagę nie trawieniu. Wreszcie, zarząd jest całkowicie sucha po umyciu, unikać wilgoci resztkowej.

6. Layup z prepregu

Przed wejściem urządzenia ciśnieniowego, trzeba użyć wszystkich materiałów wielowarstwowych gotowy do pakowania (Lay-up) Oprócz wewnętrznej klamki zadanie zostało utlenioną, ale nadal potrzebujemy folię ochronną folię (prepreg) -. Żywica epoksydowa impregnowanych włókien szklanych. Rola blach jest pewien porządek do płyty pokrytej folią ochronną, ponieważ ułożone i umieszczone pomiędzy płytą podłogi.

7. Layup folią & Vacuum miedzi Laminowanie Prasy

Folia - przedstawienie wewnętrzny arkusz, a następnie pokryty warstwą folii miedzianej, z obu stron, a następnie do ciśnienia wielowarstwowej (w ustalonym okresie czasu niezbędnym do pomiaru temperatury i wytłaczania ciśnienie) ochłodzono do temperatury pokojowej, po ukończeniu pozostałe to blacha wielowarstwowa wspólnie.

8. Wiertarka CNC

W warunkach wewnętrznej precyzją Wiercenie CNC w zależności od trybu pracy. Wiercenia dużej dokładności, w celu zapewnienia, że otwór jest w prawidłowym położeniu.

9. Electroless Miedź

W celu otwór przelotowy między warstwami może być włączony (w wiązki włókna szklanego i żywicy z nieprzewodzących części ścianki metalizacji otwór), otwory muszą być wypełnione miedzi. Pierwszym etapem jest cienka warstwa miedziowanie w otwór, ten proces jest w całości reakcji chemicznej. Końcowa grubość miedzi platerowane 50 cali milionowej.

10. Cut Sheet & Dry Film Laminowanie

Powłoka Fotorezyst: Mamy jeden w powłoce zewnętrznej fotomaski.

11. Mag Expose i Obraz Develop

Ekspozycja zewnętrzna i rozwój

12. Miedź Wzór Electro Plating

Stało się to wtórne miedzi, głównym celem jest, aby zagęścić linię miedzi i otworów przelotowych grubości.

13. Tin Wzór Electro Plating

Jej głównym celem jest trawienia oprzeć, ochrona obejmuje przewody miedziane nie zostanie zaatakowany (ochrona wewnętrznej wszystkich liniach miedzianych i przelotek) w korozją alkaliczną miedzi.

14. Gazy Resist

Znamy już cel, wystarczy użyć metody chemicznej, powierzchnia miedzi jest narażona.

15. Miedź Etch

Wiemy, że w celu ochrony Blaszany folię częściowo trawione poniżej.

16. LPI boku powłoki 1 & Dry & Tack LPI boku Powłoka 2 Tack & Dry & Obraz Expose i Obraz Develop & Cure Thermal Solder maska

Maski lutowniczej jest narażona na klocków używanych, często mówi się, że zielone, olej jest rzeczywiście kopanie dziur w zielony, zielony olej nie musi pokrywać klocki i inne odkryte obszary. Prawidłowe czyszczenie może uzyskać odpowiednie właściwości powierzchni.

Wykończenie 17. Nawierzchnia

Powłoka HASL lutowniczej HAL (powszechnie znany jako Hal) procesu zanurzono najpierw na strumień PCB, a następnie zanurzenie w roztopionym lutowiu, a to z dwóch noży powietrznych sprężonym powietrzem z nożem w powietrzu ciepła, aby wypuszczać nadmiar lutu na obwodzie drukowanym wyżywienie, a jednocześnie wyeliminować nadmiar lutu metalowy otwór, w wyniku jasnej, gładkiej, jednolitej powłoki lutowniczej.
Goldfinger, specjalnie zaprojektowane złącze krawędziowe, podłącz złącze jak płyta łącznikowych eksportu zagranicznych, i dlatego muszą oszukiwać ten proces. Wybrał złota ze względu na swoją doskonałą odporność na utlenianie i przewodności. Jednakże, ponieważ koszt złota odnosi się tylko do oszukiwania tak wysokie, lokalne złocone lub chemicznie.

4 warstwy PCB FR4 PCB wielowarstwowe Board UL zaznaczone na czerwono Solder maska ​​dla Elektrowni Dostawcę

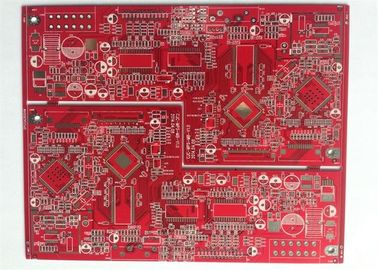

4 Layer PCB FR4 MultiLayer PCB Board UL Marked RED Solder Mask for Power Supplier
4 Layer PCB FR4 MultiLayer PCB Board UL Marked RED Solder Mask for Power Supplier 4 Layer PCB FR4 MultiLayer PCB Board UL Marked RED Solder Mask for Power Supplier

Duży Obraz :  4 warstwy PCB FR4 PCB wielowarstwowe Board UL zaznaczone na czerwono Solder maska ​​dla Elektrowni Dostawcę

Szczegóły Produktu:

Place of Origin: China
Nazwa handlowa: SYF
Orzecznictwo: REACH, UL, SGS, ISO9001:2008, RoHs
Model Number: SYF-310

Zapłata:

Minimum Order Quantity: 10PCS
Cena: negotiable
Packaging Details: INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time: 8-10 DAYS
Payment Terms: D/P,L/C,T/T,PAYPAL,WEST UNION
Supply Ability: 1 MILLION PIECES PER MONTH
Szczegółowy opis produktu
Solder Mask: Red/Yellow/Green/Black Materia: FR4/FR1/CEM-1/CEM-2/Metal Core
Quality: 100% E-TEST Surface Finish: HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver
Production: Gerber File or Design Data Needed. Service: PCB, PCBA, ODM, OEM
Podkreślić:

płytka wielowarstwowa

,

wielowarstwowe PCB board

4 warstwy PCB FR4 PCB wielowarstwowe Board UL zaznaczone na czerwono Solder maska dla Elektrowni Dostawcę

Szybkie Szczegóły:

  1. Producent PCB profesjonalny.
  2. Gwarancja jakości i profesjonalną obsługę po sprzedaży.
  3. Plik Gerber potrzebne.

Opisy PCB

Podstawowym materiałem

Wysoka Tg-180 FR4

grubość płyty

2,0 mm

Liczba warstw

4 -warstwa

Grubość miedzi

1,0 uncji

Wykończenie powierzchni

OŁOWIU HASL

Maska lutownicza

CZERWONY

sitodruk

Biały

ślad Rozstaw

0,030 / 0.030mm

Rozmiar dziury

0.25mm

Otwór Grubość miedzi

≥20μm

Pomiary

64 x 42mm

Uszczelka

Zewnętrzne: kartony z podwójnymi ramiączkami

Wewnętrzna: próżniowo pakowane w bele miękkich tworzyw sztucznych

certyfikaty

UL, ISO9001: 2008, ROHS, REACH, SGS

Korzyść

OEM i ODM, konkurencyjne ceny, szybka dostawa,

Specjalne wymagania

Buried And Blind Via, Impedancja kontrolnych poprzez wtyczki,
BGA lutowania i Goldfinger są dopuszczalne

Aplikacje

Komunikacja, samochód, komórka, komputer, medyczne



PRODUKCJA PCB Printed Circuit Board

Process engineering

Przedmiotów

Zdolność produkcyjna

laminat Board

grubość płyty

0,2 ~ 3,2 mm

Rodzaj produktu

warstwy

2L-16L

Laminowanie

Max. wielkość panelu

500 x 600mm

warstwy wewnętrzne

Grubość rdzenia wewnątrz

0.1 ~ 2.0mm

Śledzenie Wewnętrzne

Min: 4 / 4mil

Wewnętrzne Grubość miedzi

1,0 ~ 3,0 uncji

wymiar Tolerancja

Grubość płyty Tolerancja

± 10%

Inter Wyrównanie warstwy

± 3mil

Wiercenie Tolerancja

Pomiar panel

Max: 660 x 600mm

Wiercenie Wymiar

≧ 0.25mm

Średnica otworu Tolerancja

± 0,05 mm

Dziura Stanowisko Tolerancja

± 0.076mm

Min.Annular Pierścień

0.05mm

PTH + panel poszycia

Grubość miedzi Otworów

≧ 20um

Jednolitość

≧ 90%

Zewnętrzna warstwa

rozstawu

Min: 0,08 mm

Rozstaw toru

Min: 0,08 mm

Wzór poszycia

Zakończone Grubość miedzi

1 uncja ~ 2 uncje

Eing / Flash Złoto

Nikiel Grubość

2.5um ~ 5.0um

złoto Grubość

0,03 ~ 0.05um

Maska lutownicza

Grubość

15 ~ 35um

Maska lutownicza Most

3mil

Długość

Szerokość linii odstępy / Linia

6 / 6mil

Enig

Nikiel Grubość

≧ 120U "

złoto Grubość

1 ~ 50 U "

fazowanie

fazowanie Wymiar

30 ~ 300mm

Routing

Tolerancja wymiaru

± 0.1mm

Slot Size

Min: 0.4mm

Nóż Średnica

0.8 ~ 2.4mm

Tłoczenie

zarys Tolerancja

± 0.1mm

Slot Size

Min: 0.5mm

V-CUT

V-CUT Wymiar

Min: 60mm

Kąt

15 ° 30 ° 45 °

Pozostają Tolerancja grubości

± 0.1mm

Hot Air Level

Grubość Tin

100 ~ 300U "

Test

Testowanie napięcia

250V

Max.Dimension

680 x 600mm

Kontrola impedancja

Tolerancja

± 10%

aspekt Racje

12: 1

Wiercenie laserowe Rozmiar

4mil (0.1mm)
