Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
materiał: | Polimid | Powierzchniowe powlekanie: | ENIG |
---|---|---|---|
Warstwy: | 2 warstwy | Grubość: | 0,15 mm |
Grubości miedzi: | 1oz | Wzmocnienie: | Polimid |
Podkreślić: | Elastyczna Płyta Płytki,Niestandardowy Pcb |

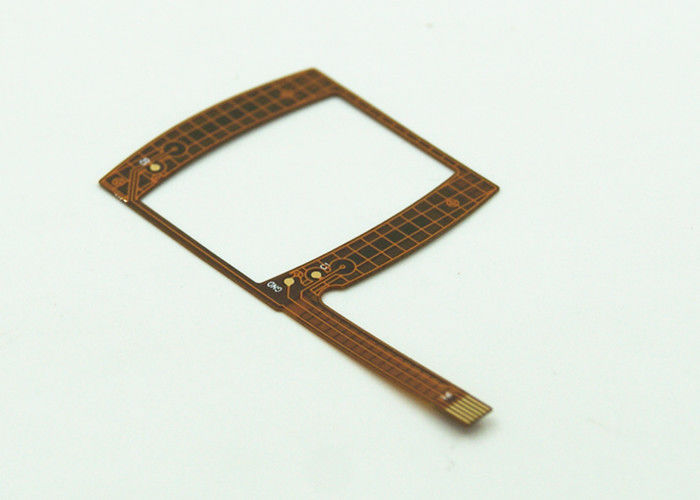

Płytki drukowane dwustronnie PCB Płytki drukowane giętkie z osprzętem zbrojeniowym PI Żelbet
Pozycja | Opis | Pospolity | Specjalny |
1 | NIE. Warstwy | 1-6 | |
2 | ROZMIAR FORMULONY (MAX) | 250 * 500 mm | ok |
3 | WYMIANA WIELKOŚCI (MIN) | 10 * 15 mm | ok |
4 | Grubość płyty (maks.) | 0,016 "(0,4 mm) | ok |
5 | GRUBOŚĆ PŁYTKA (MIN) | 0,00328 "(0,085) | ok |
6 | UDOSTĘPNIENIE ODPORNOŚĆ GRUBOŚCI 0.085mm ≦ Grubość płyty <0.4mm | ± 2 miliona (± 0.05mm) | ok |
7 | WIERTŁO WKRÓTCE (MAX) | 0,236 "(6,0 mm) | ok |
8 | WIERTŁO WKRÓTCE (MIN) | 0,010 "(0,25 mm) | ok |
9 | Do wierteł maszynowych WYKOŃCZONY NA ŚREDNICA (MIN) | 0,008 "(0,2 mm) | ok |
10 | WARZYWA MIESZANINY PODKŁADU ZEWNĘTRZNEGO ZEWNĘTRZNEGO (MIN) | 1 / 2OZ (0,01778mm) | ok |
11 | ZEWNĘTRZNE PODŁOŻE OLEJU ZEWNĘTRZNEGO (MAX) | 1OZ (0,0355mm) | ok |
12 | WŁASNOŚĆ ZEWNĘTRZNA (MIN) | 0,0127mm (1 / 2mil) | ok |
13 | WŁÓCENNY PODKŁAD PODKŁADU WEWNĘTRZNEGO (MAX) | 0,0254mm (1mil) | ok |
14 | MATERIAŁ BAZOWY | PI (260 ℃ TG) | ok |
15 | TOLERANCJA ŚREDNICA ŚREDNIA (PTH) | ± 2 miliona (± 0.05mm) | ± 1,5 miliona |
16 | TOLERANCJA ŚREDNICA ŚREDNIA (NPTH) | ± 1mil (± 0.025mm) | ± 1,5 miliona |
17 | TOLERANCJA POZYCJI WŁASNEJ (W PORÓWNANIU DANYCH CAD) | ± 3 milimetra (± 0,076mm) | ok |
18 | Grubość miedzi w stopie PTH | 0,5 milimetra (0,0125mm) | ok |
19 | LISTA PROJEKTU LAVER WIDTH / SPACING (MIN) | 4mil / 4mil (0.1016mm / 0.1016mm) Wielowarstwowe 2.5mil / 2.5mil (0.0635mm / 0.0635mm) Podwójna strona, jednowarstwowa 0.5OZ | ok |
20 | TOLERACJA PO ETCHINGU | ≦ ± 20% (wspólna) | ± 10% dla impedancji |
21 | IMAGE TO IMAGE TOLERANCE (MIN) | ± 5 milimetrów (± 0.127mm) ± 4 milil | ± 3 milimetry (0,076mm) |
22 | IMAGE TO EDGE TOLERANCE (MIN) | ± 4 miliona (± 0,1 mm) | ok |
23 | REGISTERKA MASK LEGENDA (MIN) | ± 6 mil (± 0.15mm) | ok |
24 | SOLDERMASK REGISTARTION (MIN) | ± 6 mil (± 0.15mm) | ok |
25 | SZYBKOŚĆ SOLDERMASK (MIN) | 10UM | ok |
26 | REFISTRACJA CVL (MIN) | 8 mil (4 miliony) | ok |
27 | CVLL Ciśnienie i ilość kleju (MIN) | 5,6 miliona (2,4 miliona) | ok |
28 | NARZĘDZIE ZAWIERAJĄCEGO TŁUSZCZU NA PALIWO LUB PADU (MAKSYMALNIE) I TOLEARANCJI | (1,0 ml) (0,1 milimola) ± 0,30 miliona | ± 0.15 mil |
29 | ZIELONA NARZĘDZIA ZIELONA (MAX) | 200u "± 100u" | ok |
30 | GRUBOŚĆ ZAWARTOŚCI PALETY (HAL) (MIN) | 0,1mil | ok |
31 | NIESZNACZENIE NAKŁADU NAKŁADOWEGO NAWILŻANIA I NAPĘDU INMERSJI (MEASLRED IN THE MINTMUM POINT) (MAX) | 200u "± 50u" / 1-4u " | ok |
32 | GRUBOŚĆ ZAWARTOŚCI PALETEK (HAL) (MAX) | 1,2 miliona | ok |
33 | NIERUCHOMOŚCIOWANIE NA PADACH (HAL) (MIN) | 0,1mil | ok |
34 | ODPORNOŚĆ ŚREDNIA ŚREDNIA OTWARTA (MIN-MAX) | 0,5-6,0 mm ± 0,05 mm | ok |
35 | TOLERANCJA PASTEJ KLEJENIA I STIFFER | ± 0,20 mm | ± 0,10 mil |
36 | ROZPUSZCZANIE ROZMIARU CIĘCIA CIĘCIA (KRAWETKA DO KRAWĘDZI) (STEELDIE) Stalowa obudowa | ± 4 miliona (± 0,1 mm) | ± 2 miliony |
37 | ROZPUSZCZANIE ROZMIARU CIĘCIA CIĘCIA CIĘCIA (STOŁU) (stal) | ± 4 miliona (± 0,1 mm) | ± 2 miliony |
38 | WYMIANA CIĘCIA ROZMIARU CIĘCIA CIĘCIA (KOŁO DO OBRÓBKI) (STEELDIE) | ± 8 milimetra (± 0,2 mm) | ± 6 mil |
Dwustronne giętkie obwód (FPC) składa się z dwustronnego miedzianego materiału pokrytego górną i dolną powłoką (PI lub Green / Yellow Oil, Carbon Ink, itp.). Dwa
Przewodzące warstwy z warstwą izolacyjną pomiędzy, a także warstwy konwertowane na warstwę zewnętrzną. Folie pokrywy są wstępnie przekręcone, aby uzyskać dostęp do miedzi z obu stron za pomocą powleczonych thru
Otwory (PTH).
