Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | Dwustronna płytka,płytka drukowana projekt |
---|

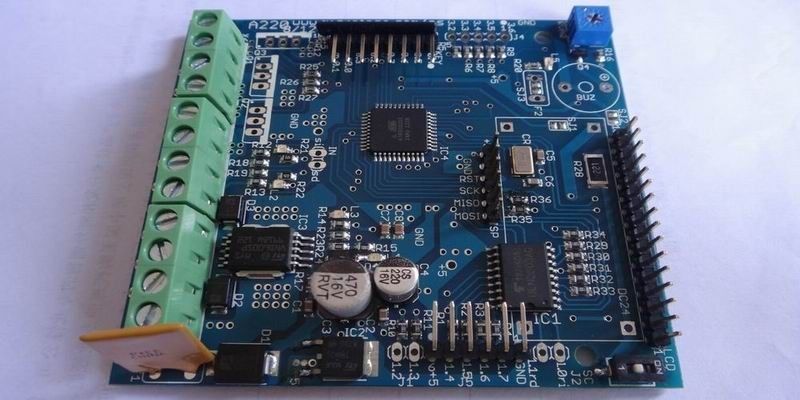

LED / LCD TV Dwustronne PCB płyty głównej uniwersalny otwór przelotowy
specyfikacje
1, nr MOQ;Witamy Rigao Electronics .CO., LTD.
- Dla produkcji kontraktowej
- Usługi inżynieryjne
- Projektowanie PCB & Montaż i obsługa kopii
- prototypowanie
- Komponenty zakupów
- Kable i przewody konfekcjonowane
- Tworzywa sztuczne i formy
- Szybkie zawrócić
1. Dwustronny materiał FR4 1 uncji miedzi pcb board
2. Zielona maski lutowniczej, złoto Immersion
3. w konkurencyjnej cenie
Specyfikacja ogólna Capability
Istotne Wymagania:
Rozmiar | Max.Finshed Rozmiar | 20,9 "x24.4" (530mm x 620mm) |
grubość płyty | Standard | 0,004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
Min. | Single / dwustronna: 0.008 "± 0.004" (0.2mm ± 0.1mm) | |
4-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm) | ||
8-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm) | ||
Łuk i skręcać | <7/1000 | |
Miedź Waga | Masa zewnętrzna Cu | 0,5 uncji ~ 3,0 uncji |
Wewnętrzna Cu Wight | 0,5 uncji ~ 3,0 uncji | |
Materiały laminowane | FR-4, FR-1, FR-2, CEM-1 CEM-3 |
Wymagania procesowe:
Maska lutownicza | kolor | zielony, jasnozielony, biały, czarny, ciemny brąz, żółty, czerwony, niebieski |
Min. solder maska klirens | 0,003 "(0,07 mm) | |
Grubość | 0,0005 "-0,0007" (0.012mm, 0.017mm) | |
sitodruk | kolor | Biały, czarny, żółty, czerwony, niebieski, zielony |
Min. Rozmiar | 0,006 "(0,15 mm) | |
Wykończenie powierzchni | HASL, HASL pb wolny, zanurzenie złota, srebra zanurzenie, zanurzenie cyna, OSP (Entek), S / G poszycia, ENEPIG, G / F poszycia, węgiel |
Kontrola jakości:
elektryczny badawczy | Latanie Probe Tester | Y |
kontrolowana Impedancja | Tolerancja | ± 10% |
tester impedancja | Tektronix TDS8200 | |
Routing | Frezy test | ± 0,006 "(0,15 mm) |
Tolerancja CNC | ± 0,004 "(0,1mm) | |
V-Cut V Głębokość cięcia | FR-4 (1/3 + -0.1mm), FR-1, FR-2, CEM-1 CEM-3 (1/2 + -0.1mm) | |
V-cut kąt V-CUT | 15 °, 18 °, 30 ° | |
V-CUT | Linia, otwór, w kształcie litery V |
Zdolności produkcyjnych w płytki PCB
1). Rodzaj materiału: CEM-3, FR-4, FR-4-TG170 / TG180, Halogen Free, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Obróbka powierzchniowa: HASL, HASL bezołowiowy, HAL, złoto Flash, zanurzenie złota, OSP, Gold Finger
Palting, selektywna grube złocenie, zanurzanie srebra, cyny zanurzenie, atrament węgla, maska zdzieralna
3). Kolor maski lutowniczej: Zielony / MATT zielony / niebieski / Yello / White / Black / Red
4). Rozmiar płytki: 650mm * 1000mm
5). Warstwa Wyżywienie: 1L-26L
6). Grubość płytki: 0,2 mm do 6,0 mm
7). Ukończony Grubość miedzi: 0,5 do 6 OZ OZ
8). Min. wiercone Średnica otworu: 3mil (0,075 mm)
9). Min. Szerokość linii / Linia rozstaw 3mil / 3mil
10). Grubość miedzi w otworze:> 20um
11). Grubość płyty Tolerancja: ± 10%
12). Zarys tolerancji: Routing: ± 0.1mm, Tłoczenie: ± 0.1mm
13). Tolerancja otworu: PTH: ± 0.076mm, NPTH: ± 0.05mm
14). Impedancja kontrola tolerancji: ± 10%
15). Warp i Twist: <0,75%
16). Testowana przez: flying-Probe Tester, tester Spotkań, Oględziny
17). Wymagania specjalne: Buried i niewidomych Vias, kontroli impedancji, gruby Cu PCB, selektywność poszycia złota 30 microinch
18). Profilowanie: Tłoczenie, Routing, V-CUT, fazowania
19). Certyfikat: UL, ISO 9001, ISO 14001, ROHS
20). Posiadamy system zarządzania jakością dźwięku, zapewnienia jakości wszystkich produktów
Wysoka precyzja produkcji
Nasza Zasada jest prosta: "Ustawa o serce, Bądź najlepszy".
Nasza siła jest odrębna, "Lata doświadczeń w zakresie PCB i PCBA"
Naszym celem jest osiągalne ", jest najbardziej wiarygodnym dostawcą PCB i PCBA".
Nasza orientacja jest jasne, "Focus na prototypach i niskiej do średniej objętości biznesu
