Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
Podkreślić: | LED do druku wyżywienie,jednowarstwowe PCB |
---|

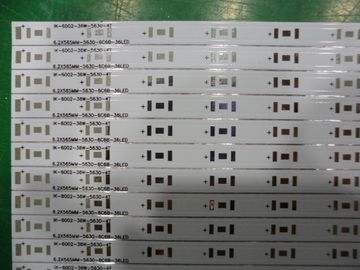

Sztywny panel LED High Power Board Aluminium Podstawa PCB Jednostronnie / Dwustronne PCB
Profesjonalna produkcja PCB
Źródła światła LED: 2835/3014/3528/5050/5630/5730 / 1W High Power
CCT: 2800-3000K, 4500-5000K, 6000-6500K
CRI:> 75Ra,> 80Ra
Świetlny Strumień świetlny: to jest uzależnione od dostosować
LED tube LED, żarówki LED, LED pułapu, downlight LED, panel LED i itp
Wszystkie parametry mogą być dostosowane!
Możliwość fabryczne
Pozycja | zdolności produkcyjnych |
Obróbka powierzchniowa | OSP |
PCB warstwy tekstowej | Jednostronny, Druk dwustronny |
Max. Zespół roboczy Rozmiar | 1500mm * 600mm |
Min. Zespół roboczy Rozmiar | 4mm * 4mm |
AL Grubość podłoża | 0.4mm-0.5mm |
Min. szerokość przewodu | 0,15 |
Min. rozstaw Conductor | 0,15 |
Min. Wielkość szybowe | 0.2mm |
Płyta Grubość Tolerancja | ± 0.1mm |
Gotowa płyta Tolerancja | ± 0.1mm |
Wyrównanie V-CUT | ± 0.1mm |
Hole Dia Tolerance | ± 0,05 mm |
Dziura Stanowisko Tolerancja | ± 0.076mm |
Zakończone Grubość miedzi | 35um-105um (1 uncja-6oz) |
Akwaforta Pod Cut | > / = 2,0 |
PTH i panel poszycia Jednolitość | > 90% |
Eing / Flash Złoto Grubość | 1-5u '' |
Maska lutownicza Grubość | 15um, 35um |
Min. Maska lutownicza Most | 0.076mm (3mil) |
Sitodruk | White / Black (w zależności od potrzeb) |
Przewodność cieplna | 1,0 ~ 20W / MK |
Napięcie wytrzymywane | 2000V AC, DC 1500 ~ 4000 |
Shenzhen JianHongda PCB Technology Limited została założona w czerwcu 2009 roku, jako profesjonalny dostawca montażu PCB, mamy znakomite zespoły, które koncentrują się na rozwoju i projektowania produktu, sterowania i kontroli jakości oraz zarządzania firmą. W celu dostarczania najlepszych produktów i usług, zbudowaliśmy Modren system zarządzania jakością.
Schemat podwójnej twarzy wielowarstwowej płyty
Profesjonalny montaż PCB:
Profesjonalny montaż powierzchniowy i Technologii Otwór przelotowy lutowania.
Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT.
Technologia (Circuit test funkcjonalny) ICT (w układzie Test), FCT.
Montaż PCB Z UL, CE, FCC, RoHS zatwierdzenia.
reflow lutowania Azot gazowy technologii SMT.
Wysoki standard i lutowane SMT Line Assembly.
Wysoka gęstość pojemności połączone pokładzie technologii placement.
Zamontować PCB dla ciebie, plz kliknij tutaj
Nasza jakość Warunek:
Obecnie wdrożenie międzynarodowego systemu jakości obejmuje: UL (E465880), TS16949, ISO14001, ISO9001
target Jakość:
na czas dostawy: ≥98%;
Płyta podwójna warstwa akceptowalność: ≥97%
Płyta cztery warstwy akceptowalność: ≥95%
Płyta sześciu warstw akceptowalność: ≥92%
Płyta ośmiu warstw akceptowalność: ≥88%
Płyta dziesięć warstwy akceptowalność: ≥85%
Zadowolenie klientów: ≥98%
stopa reklamacji / szybkość odrzuconych: ≤ 1%
Nasza polityka środowiskowa:
Jesteśmy zobowiązani do:
Zgodne z przepisami o ochronie środowiska
Zapobieganie wypadkom środowiskowych
Zapobieganie zanieczyszczeniom i zmniejszenie marnotrawstwa
Minimalizacja zużycia zasobów
Wykształcenie nasz pracownik w świadomości ochrony środowiska
Skonfiguruj system zarządzania środowiskowego i wzmocnić politykę środowiskową
zgodność z dyrektywą RoHS ani ołowiu
Czas oczekiwania
Próbki: 5-7 dni
Masowa produkcja: 7-15 dni (w zależności od ilości)
Zasady płatności
T / T, Western Union
Pakowanie i wysyłka
pakowania próżniowego w kartonie
JHD PCB w profesjonalnych targów oświetlenia
Dlaczego my?
Jakość
Nasz UL (E465880) / normy ROHS ubezpieczyć zespoły jakości od początku do końca. Czy jest to proste niestandardowych produktów lub kompleks produkcyjny prowadzony pod klucz, JHD PCB będzie przestrzegać najwyższych standardów jakości.
Zdolny
JHD PCB oferuje najnowocześniejsze możliwości montażowych i kwalifikacji zapewnienie, że jakość jest wbudowany w każdy produkt możemy produkować.
Doświadczenie
Gdy chodzi o budowie chcesz partnera, na którym można polegać. Nasza kadra kierownicza ma ponad 8 lat na połączeniu wiedzy branżowej. Nasz zespół inżynierów posiada ponad 5-letnie doświadczenie.
Ochrona swoje interesy
Ochrona własności intelektualnej stanowi jedno zadanie! Nasz zespół wykwalifikowanych specjalistów są wszystkie działają pod ścisłą umowy o poufności i traktują swoją ważną dokumentację tak samo, jak ich własne.
Elastyczność
JHD PCB szczyci się od naszej zdolności do niestandardowych programów dostosowanych wokół potrzeb naszych klientów. JHD PCB wymaga czasu, aby wysłuchać swoich unikatowych potrzeb biznesowych, a następnie ustawić się ich prześcignąć.
FAQ
Pytanie: Jakie pliki można używać w produkcji PCB?
A: Gerber lub Eagle, BOM aukcja, PNP i elementy zabudowy
P: Czy to możliwe, można zaoferować próbkę?
A: Tak, możemy zwyczaj Państwo spróbować przetestować przed rozpoczęciem produkcji masowej
P: Kiedy otrzymam cytat po wysłana Gerber, BOM i procedura badań?
A: W ciągu 6 godzin notowania PCB oraz około 24 godzin w przypadku notowania PCB.
Q: Jak mogę poznać proces produkcji mojego PCB?
A: 5-7days do produkcji płytek drukowanych i komponentów nabywania i 7 dni do montażu PCB i testowanie
Q: Jak mogę upewnić się, że jakość mojego PCB?
A: Zapewniamy, że każda część produktów PCB działa dobrze przed wysyłką. Będziemy testować wszystkie z nich w zależności od procedury testowej. Także jeśli istnieją elementy wadą podczas żeglugi, również może być wolne, aby naprawić dla Ciebie.
Porady zakupu
za. Jeśli chcesz zakupić nasz PCB, należy przedstawić oficjalne pliki Gerber lub plik * .pcb czy coś takiego.
b. Jeśli chcesz dokonać zakupu przez dużych ilościach, poproś Mr.Hank.
do. Jeśli chcesz zakupić PCBA, należy podać plików Gerber plik * .pcb, listy BOM etc.
re. Jeśli chcesz odtworzyć jakiś exsited PCB, proszę najpierw dostarczyć bardzo ostrych zdjęć, a następnie, jeśli nie jesteś zadowolony z naszej oferty cenowej kosztorysowej, a następnie wysłać do nas prawdziwą rzecz, więc możemy sklonować go dla Ciebie.
mi. Jeśli żadna z powyższych może pomóc, prosimy o kontakt bezpośrednio przez Skype, QQ lub e-mail. Jesteśmy bardzo zadowoleni, aby odpowiedzieć na pytania zadać, Twoje zadowolenie jest naszym ostatecznym celem.
JHD PCB chciałby być niezawodnym partnerem w najbliższej przyszłości!
