Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
High Light: | szybka kolej prototypów PCB,dwustronna płytka drukowana |
---|

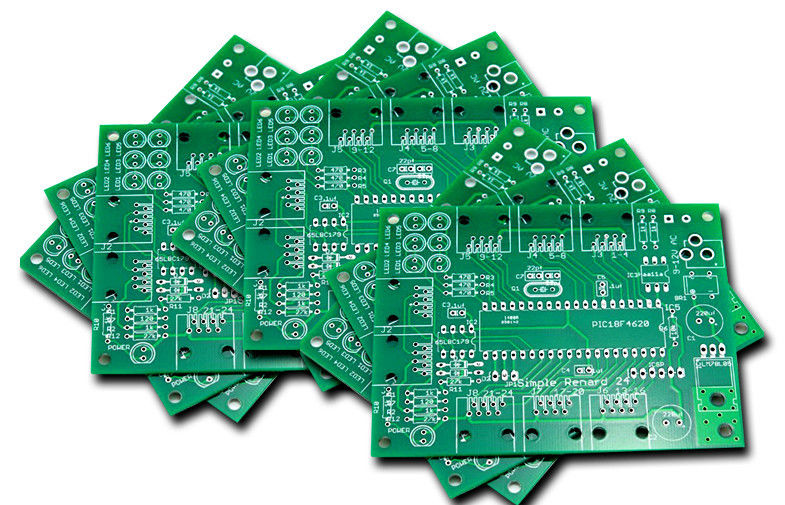

Custom Made dwustronny FR4 PCB 2 warstwy płytkę drukowaną z RoHS, ISO9001
> Nazwa Marka: East PCB
> Web: www.eastpcb.com
> Materiał: FR4
> Warstwa Count: 2 warstwy
> Zarząd Grubość: 1,6 mm
> Grubość miedzi: 1 OZ
> Wykończenie powierzchni: Immersion Złoto
> Maski lutowniczej: Zielony (top i bot)
> Sitodruk: Biały ekran (top i bot)
> Wiertło Min / pad: 0.3mm / 0.5mm
> Certyfikaty: UL, RoHS, ISO9001,
ISO14001, TS16949
Teraz uzyskać najlepsze płyty PCB i ceną z East PCB.
> Prototypy PCB buduje, zmniejszyć koszty prototypowania z naszego wielkiego cytatu.
> Gotowość do produkcji, bez żadnych kosztów powtórz oprzyrządowania.
> Szybszy czas realizacji, najlepszy serwis.
> Cytat teraz uzyskać więcej niższą cenę
Zatwierdzenie i elektroniczne standardów produkcyjnych
Fabryka EastPCB zdała certyfikat międzynarodowego systemu jakości TS16949 (2009), ISO 14001 (2004), ISO9001 (2008), certyfikat UL, a wszystkie jej produkty są zgodne ze standardami IPC, RoHS w chwili obecnej.
Wszystko płyt PCB będzie 100% E-test.
> Dla PCB Prototype, test Latanie Sonda jest bezpłatny
> Dla produkcji PCB małej objętości, E-testy są darmowe, ale leadtime będzie dodać 2-3days.
> Do połowy lub produkcji dużym PCB, potrzebują urządzenia badawczego i dodać koszt, proszę również nie martw się,
tylko ładować raz.
> W rzadkich przypadkach, że niektóre z płyt nie zdali testu,
będziemy przerobić nowych płyt, aby sprostać ilości zamówień, spowoduje to opóźnienie przesyłki 2-3 dni.
Procedury Zapewnienia Jakości
W niektórych rzadkich przypadkach, jeśli otrzymał deski, które nie spełniają plik projektowania PCB, lub istnieją pewne błędy produkcji, należy zwrócić uwagę na różnicę między pliku projektu i płytki PCB, a także można dołączyć zdjęcia do poparcia roszczenia.
TAK, będziemy przerobić / przerobienie lub zwrotu wszystkich płatności.
Jak zdobyć płytkę z EastPCB:
Produkcja PCB jest długi i skomplikowany proces. East PCB zrobić to tak proste:
1, wypełnić on-line lub e-mail, Dołączone pliki projektu (pliki Gerber, wiertarka i plik readme w formacie ZIP) i żądania cudzysłowu.
2, w ciągu 8 godzin, otrzymasz szczegółowy i dokładny cytat, które zawierają informacje i cenę PCB PCB. Jeśli jesteś ciekawy z cytatu, można wysłać e-mail lub Zamówienia nam powiedzieć.
3, Ocenimy plików projektowych i rozpoczęcie pracy po otrzymać zapłatę.
Następnie, wszystko co musisz zrobić, to czekać na osoby dostawy dzwonka drzwi.
4, można płatność PayPal, Master, Visa lub Western Union.
pls płatność Banku, jeśli będzie w połowie lub dużego rozkazu.
5, DHL, FedEx, UPS, TNT są naszym partnerem wysyłki, zwykle tylko 1-2 dni do USA, Kanady, Australii, 2-3 dni do Francji, Anglii, kraju Włochy itp Europy.
