Wprowadzenie
Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku
Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.
Zalety
W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.
Podwójne Circuit Board konstrukcyjne Kroki
1. Przygotować schematy obwodów
2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB
3, deska do planowania
4, w tabeli i komponenty sieciowe
5, automatyczne elementy układu
6, regulacja układu
7, analiza gęstość sieci
Zestaw 8, zasady okablowania
9, automatyczne trasowanie
10, należy ręcznie ustawić okablowanie
Szczegóły Produktu:
Zapłata:
|
| High Light: | wykonane na zamówienie płytki drukowane,dwustronna płytka drukowana |
||
|---|---|---|---|

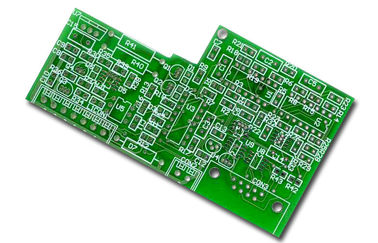

FR4 Dwustronna płytka PCB wykończenie HASL Prototype, 1OZ Miedź
> Nazwa Marka: East PCB
> Materiał: FR4
> Warstwa Count: 2 warstwy
> Zarząd Grubość: 1,6 mm
> Grubość miedzi: 1OZ
> Wykończenie powierzchni: HASL
> Maski lutowniczej: Zielony (top i bot)
> Sitodruk: Biały ekran (top i bot)
> Wiertło Min / pad: 0.3mm / 0.5mm
> Inne:
> Certyfikaty: UL, RoHS, ISO9001,
ISO14001, TS16949
Niski koszt druku
> Koszt oprzyrządowanie być pobierana tylko raz, podczas powtarzania porządek, jest za darmo!
> Wszystkie maski lutowniczej to biały, żółty, czerwony itd jest za darmo!
> HASL (bezołowiowe) Wykończenie powierzchni jest za darmo!
> E-testing jest BEZPŁATNY!
> Wsparcie techniczne jest BEZPŁATNY!> Plik Gerber z pasty maski (Stencil) jest za darmo!
> Bardzo konkurencyjnych cenach raz Wielkość produkcji PCB nadchodzi!
> Lepsze dyskontowych z DHL można zapisać więcej wysyłka koszt!
> Wysoka jakość produktu PCB w celu doprowadzenia do rzeczywistych i znacznych oszczędności!
Teraz jest czas, aby się dowiedzieć.
Teraz uzyskać najlepsze płyty PCB i ceną z East PCB.
> Prototypy PCB buduje, zmniejszyć koszty prototypowania z naszego wielkiego cytatu.
> Gotowość do produkcji, bez żadnych kosztów powtórz oprzyrządowania.
> Szybszy czas realizacji, najlepszy serwis.
> Cytat teraz uzyskać więcej niższą cenę
Nasza misja
> Czy najlepsze i najbardziej niezawodne Manufacturing Company PCB.
> Bardzo konkurencyjnych cenach z produktów wysokiej jakości PCB.
> Trzymaj wszystkie koszty do min i max korzyści naszych klientów!
> Bądź swoim Chiny Dostawca PCB, Chiny Bądź swoim przyjacielem.
