Dwustronne PCB

Wprowadzenie

Dwustronne środki obwodami posiada dwustronną miedzi i metalizowane otwory, które jest dwustronna miedzi i miedzi są dziury w środku

Obie strony mają podwójną płytę okablowania, ale korzystać z drutu po obu stronach. Obie strony muszą znajdować się w pomieszczeniu z odpowiednimi połączeniami elektrycznymi. "Most" między tym obwodzie nazywa przelotek. Przewodnik otwór w płytce drukowanej, metalu wypełnione lub pokryte otworami, które mogą być podłączone do przewodów po obu stronach. Ponieważ obszar podwójnego panelu dwukrotnie większa niż jednego panelu, podwójny panel do rozwiązania okablowania pojedynczego panelu przesunięte ze względu na trudności (można obrócić na drugą stronę otworu), to bardziej nadaje się do stosowania w bardziej złożone niż pojedyncza -panel obwodu.

Zalety

W porównaniu z jednopłytowe: Schemat wygodny, prosty, okablowanie pracochłonne mniejsze, krótsze długości linii.

Podwójne Circuit Board konstrukcyjne Kroki

1. Przygotować schematy obwodów

2. Utwórz nowy plik i załadowane biblioteki składnikiem pakietu PCB

3, deska do planowania

4, w tabeli i komponenty sieciowe

5, automatyczne elementy układu

6, regulacja układu

7, analiza gęstość sieci

Zestaw 8, zasady okablowania

9, automatyczne trasowanie

10, należy ręcznie ustawić okablowanie

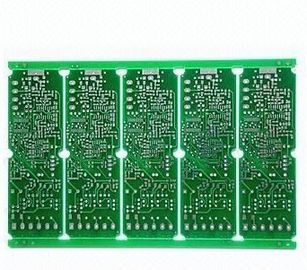

Wysoka precyzja OSP zanurzenie złota 0.25mm Min. Linia Dwustronne FR-4 PCB z 1.6mm druku cb Nadzorczej

Name: Wysoka precyzja OSP zanurzenie złota 0.25mm Min. Linia Dwustronne FR-4 PCB z 1.6mm druku cb Nadzorczej
Brand: WonDa
SKU: 328100
Rating: 4.8 (130 reviews)

High precision O.S.P immersion gold 0.25MM Min. Line Double Sided FR-4 PCB with 1.6MM print cb Board

Duży Obraz : Wysoka precyzja OSP zanurzenie złota 0.25mm Min. Linia Dwustronne FR-4 PCB z 1.6mm druku cb Nadzorczej

Szczegóły Produktu:

Miejsce pochodzenia:	Shen zhen, Chiny
Nazwa handlowa:	WonDa
Orzecznictwo:	UL,SGS,ROHS,ISO
Numer modelu:	328100
Cena FOB:	US $ 10-30 / sztuka
Port:	Shanghai
Materiał bazowy:	FR-4, FR-1, CEM-1, CEM-3
Grubości miedzi:	1OZ
Grubość płytki:	1,6 mm
Min. rozmiar otworu:	0.4mm
Min. szerokość linii:	0,25 mm
Min. odstępy między wierszami:	0,2 mm
Wykańczanie powierzchni:	HASL, OSP, zanurzenie złota
Kolor:	Niebieski, zielony, czarny, czerwony, żółty

Zapłata:

Zasady płatności:	L/C, T/T, Paypal

Kontakt

Szczegółowy opis produktu

Podkreślić:

pcb płytki obwodów drukowanych

dwustronna płytka drukowana

Wysoka precyzja OSP zanurzenie złota 0.25mm Min. Linia Dwustronne FR-4 PCB z 1.6mm druku cb Nadzorczej

1.Wszystkie rodzajów PCB
2.High precyzja, test 100%
3.HASL, OSP, zanurzenie złota
4.UL, ROHS, ISO9001
5. Dobre rządzenie jakości, rabaty

Istotne Wymagania:

Rozmiar	Max.Finshed Rozmiar	20,9 "x24.4" (530mm x 620mm)
grubość płyty	Standard	0,004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%)
	Min.	Single / dwustronna: 0.008 "± 0.004" (0.2mm ± 0.1mm)
		4-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm)
		8-warstwowa: 0.01 "± 0,008" (0,4 mm ± 0,1 mm)
	Łuk i skręcać	<7/1000
Miedź Waga	Masa zewnętrzna Cu	0,5 uncji ~ 3,0 uncji
Miedź Waga	Wewnętrzna Cu Wight	0,5 uncji ~ 3,0 uncji
Materiały laminowane	FR-4, FR-1, FR-2, CEM-1 CEM-3

Wymagania procesowe:

Maska lutownicza	Kolor	zielony, jasnozielony, biały, czarny, ciemny brąz, żółty, czerwony, niebieski
	Min. solder maska klirens	0,003 "(0,07 mm)
	Grubość	0,0005 "-0,0007" (0.012mm, 0.017mm)
sitodruk	Kolor	Biały, czarny, żółty, czerwony, niebieski, zielony
sitodruk	Min. Rozmiar	0,006 "(0,15 mm)
Wykończenie powierzchni	HASL, HASL pb wolny, zanurzenie złota, srebra zanurzenie, zanurzenie cyna, OSP (Entek), S / G poszycia, ENEPIG, G / F poszycia, węgiel

Kontrola jakości:

elektryczny badawczy	Latanie Probe Tester	Y
kontrolowana Impedancja	Tolerancja	± 10%
kontrolowana Impedancja	tester impedancja	Tektronix TDS8200
Routing	Frezy test	± 0,006 "(0,15 mm)
	Tolerancja CNC	± 0,004 "(0,1mm)
	V-Cut V Głębokość cięcia	FR-4 (1/3 + -0.1mm), FR-1, FR-2, CEM-1 CEM-3 (1/2 + -0.1mm)
	V-cut kąt V-CUT	15 °, 18 °, 30 °
	V-CUT	Linia, otwór, w kształcie litery V

certyfikaty

UL Cert.	Y
ISO Cert.	ISO9001: 2008
TS16949	Y
ISO14000	Y

Produkcja PCB Przebieg procesu

Urządzenia przetwórcze

Pakowanie próżniowe

Jeśli są mylone z PCB, prosimy o kontakt po więcej szczegółów!

Chiny pcb make, podwójny materiał jednostronne FR-4 PCB

Etykietka:

Osoba kontaktowa: Miss. aaa

Tel: 86 755 8546321
